用线性材料模型说明砌体墙

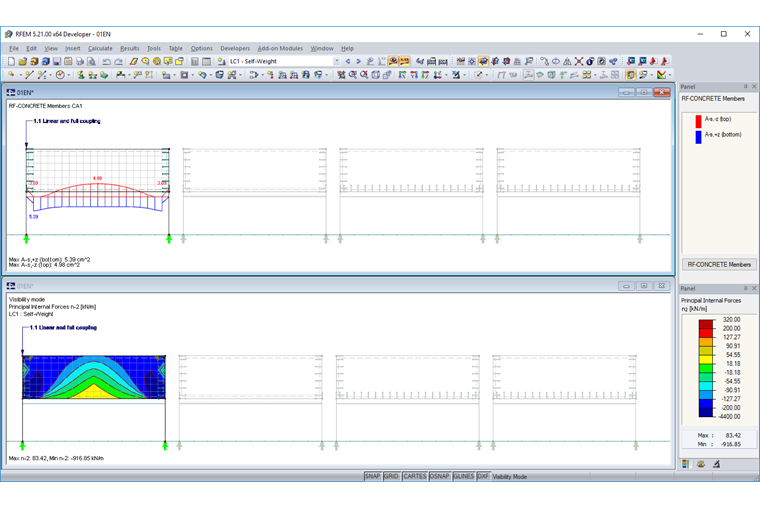

全剪切耦合
三维模型中的下梁和肋由力对支撑。 对于典型的抗弯性能，在腹板中产生一个受压构件，在板中形成一个受压构件。 在这种情况下，如果在楼板梁上方的砌体墙与其完全剪力楼盖连接到楼板上，整个结构就起作用。 这反映了现实。 这里肋骨的设计风险要大得多。

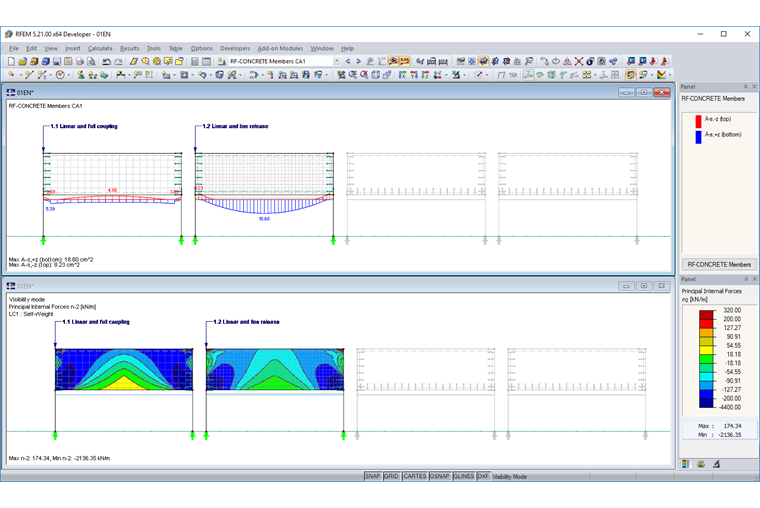

无剪力耦合

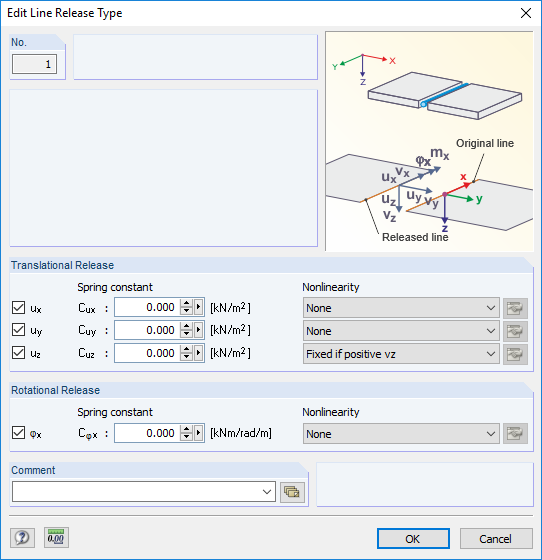

为避免肋骨和墙体的共同作用，可以定义线的释放。 您必须释放自由度C ux 。 此外，应避免使用垂直构件将肋条靠在墙上。 使用非线性可以显示行为（当vz为正时，该行为是固定的）。 这种非线性也是选择线释放而不是线铰的原因。
现在，与全剪切耦合相比，楼板梁的荷载要大得多。 钢筋几乎翻了四倍。
然而，在这种情况下是否存在可能影响肋的荷载影响的问题仍然存在。

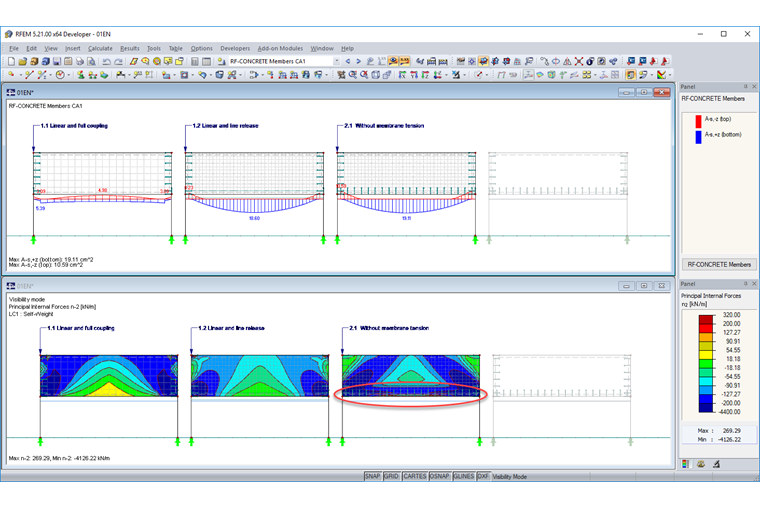

用非线性方法描述砌体墙
使用“膜无张力”说明
本文中的另一种方法是将砌筑墙体显示为“无张力膜”的面。 这里应该提到的是，确保墙不能承受拉力是非常重要的。 在随后的肋骨设计过程中，您将得出大致相同的钢筋结果。 考虑轴力，可以看出在墙体中压力杆的分布情况。 值得注意的是墙体底部有一个水平压杆。

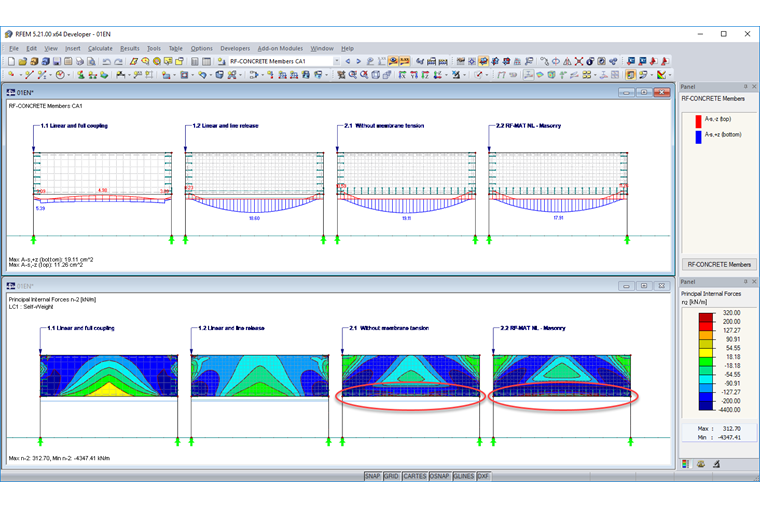

材料模型“二维各向同性砌体”显示
我们将使用材料模型“各向同性砌体2D”创建另一个模型，以检查模型结果的表面类型“无张力膜”。 这里调整材料模型，使砌体不能吸收任何拉力。
两个结果大致相同。 然而，该模型在砌体墙的下边缘还有一个水平压杆。

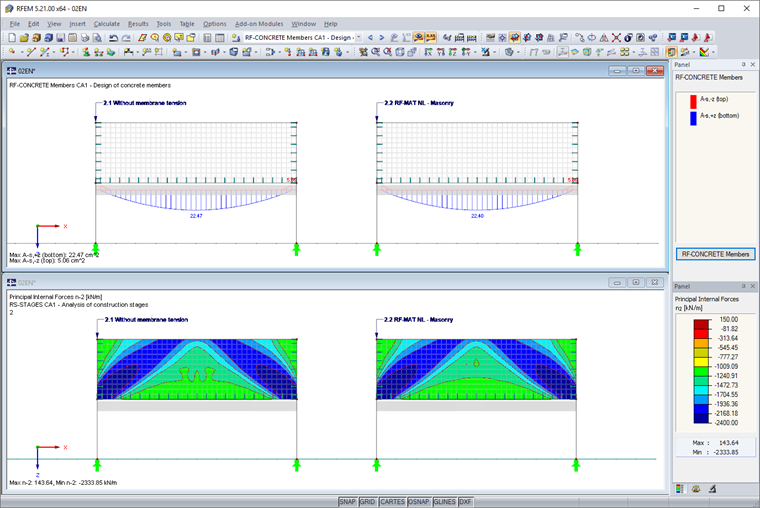

显示施工进度的图
根据作用下梁和连接板的剥离时间，可能会影响施工进度。 如果在建造上面的砌体墙体之前剥离板坯，由于下面楼层的永久荷载作用，楼层或砌体墙体上可能没有荷载。 此时砌体墙不存在。 检查该相关性时，需要根据施工阶段进行计算。 图06显示了在墙体底部没有压杆（见图05）。
当根据在考虑施工阶段时确定的内力设计肋筋时，钢筋增量约为20％。
小结
当您使用肋条显示砌体墙时，必须确保墙体不受荷载影响。 您可以使用线铰和释放来部分确保这一点。 此外，您还必须了解施工阶段是否有影响。 模型中的砌体墙在不存在应力的情况下吸收应力是非常重要的。
