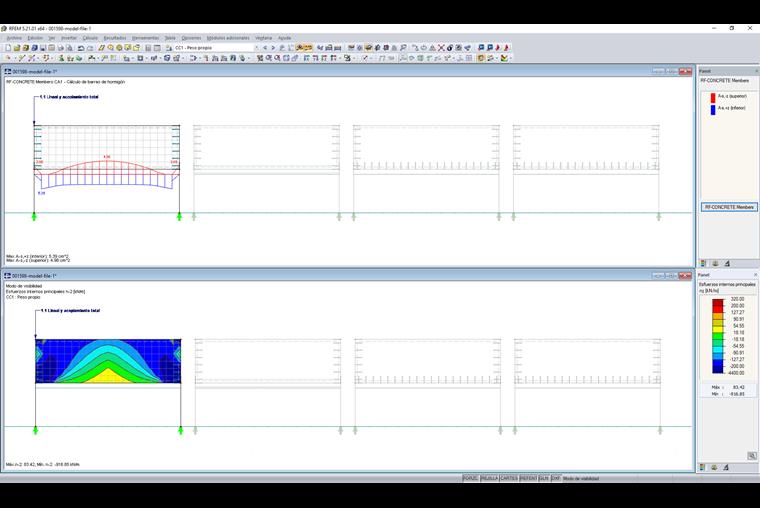

Ilustración del muro de fábrica con un modelo de material lineal
Acoplamiento a cortante completo
La viga de cuelgue y el nervio en el modelo en 3D están apoyados mediante un par de fuerzas. Para una resistencia a la flexión típica, se crea un componente de compresión en el alma y un componente de compresión en la losa. En este contexto, si el muro de fábrica sobre la viga de cuelgue está conectado con su acoplamiento a cortante completo al suelo, la estructura completa actúa conjuntamente. Eso no refleja la realidad. Existe el riesgo de que el nervio esté considerablemente mal diseñado.
Sin acoplamiento a cortante

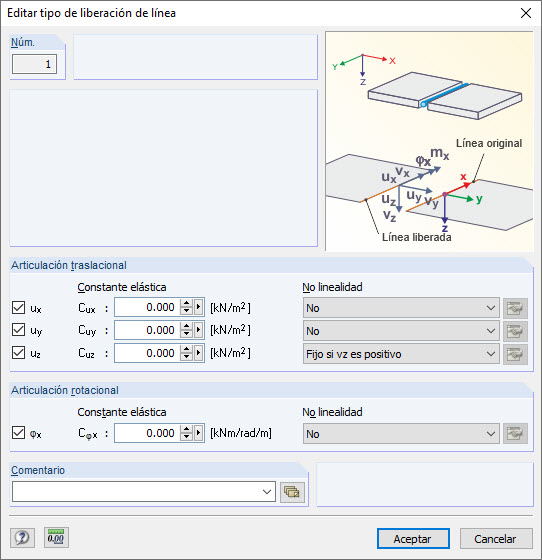

Para evitar un efecto común del nervio y el muro, puede definir una liberación de línea. Puede liberar el grado de libertad Cux. Además, se debe evitar que el nervio se cuelgue contra el muro con el componente vertical. El uso de una no linealidad permite mostrar el comportamiento (fijo si vz es positivo). Esta no linealidad es también la razón para seleccionar una liberación de línea en lugar de una articulación lineal.
Comparado con el acoplamiento a cortante completo, la viga de cuelgue ahora tiene una carga mucho mayor. La armadura casi se ha cuadruplicado.
Sin embargo, queda abierta la pregunta sobre si la distribución de esfuerzos internos en el muro es realista y si hay efectos en este contexto que pueden afectar la carga del nervio.

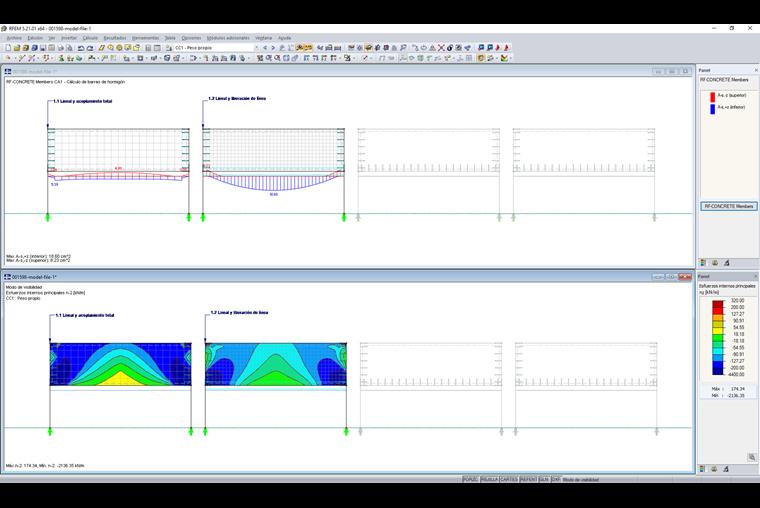

Ilustración del muro de fábrica con no linealidad

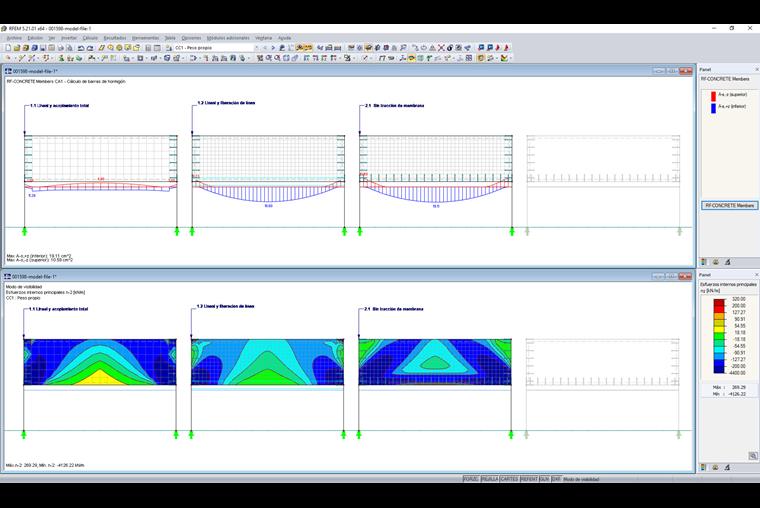

Ilustración con "Sin tracción de membrana"
Otro enfoque en este artículo es mostrar el muro de fábrica como una superficie del tipo "Sin tracción de membrana". Aquí se debe mencionar que es importante asegurarse de que la pared no absorba los esfuerzos de tracción. Durante el cálculo posterior del nervio, determinará aproximadamente los mismos resultados de la armadura. Al considerar los esfuerzos axiles, puede ver la distribución de las diagonales de compresión en el muro. Ahora es evidente que ahora hay una diagonal de compresión horizontal en el lado inferior del muro.

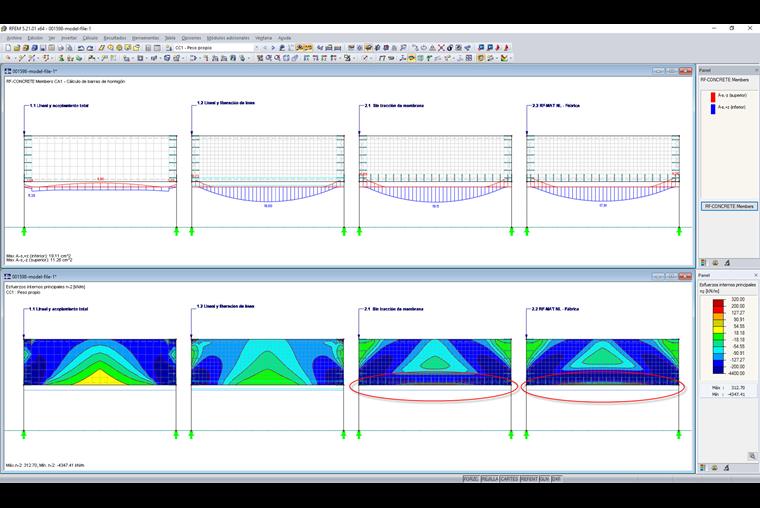

Visualización con el modelo de material "Isótropos de fábrica 2D"
Para comprobar los resultados del modelo con el tipo de superficie "Sin tracción de membrana", crearemos otro modelo utilizando el modelo de material "Isótropo de fábrica 2D". El modelo del material se ajusta de tal forma que la mampostería no puede absorber ningún esfuerzo de tracción.
Los dos resultados son aproximadamente idénticos. Sin embargo, este modelo también tiene una diagonal de compresión horizontal en el borde inferior del muro de fábrica.

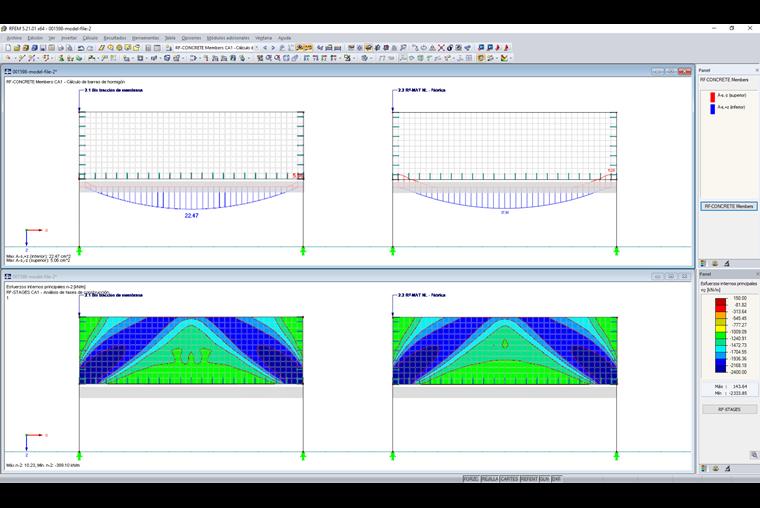

Figura que muestra el progreso de la construcción
El progreso de la construcción se puede ver afectado según cuándo se desmonte la viga de cuelgue y la losa conectada. Si se desmonta la losa antes de que se construya el muro de fábrica, no se deben aplicar cargas en la planta o en el muro de fábrica debido a las cargas permanentes de la losa inferiores. El muro de fábrica no existiría en este momento. Para comprobar esta correlación, es necesario realizar un cálculo considerando las fases de construcción. La figura 06 muestra claramente que no hay ninguna diagonal de compresión en el borde inferior del muro (ver figura 05).
Al calcular el nervio en base a los esfuerzos internos determinados al considerar las fases de construcción, se obtiene un aumento de la armadura de aproximadamente el 20%.
Resumen
Cuando visualiza un muro de fábrica usando un nervio, debe asegurarse de que no se apliquen cargas del nervio en el muro. Puede garantizarlo parcialmente utilizando articulaciones y liberaciones de línea. Además, debe averiguar si las fases de construcción tienen alguna influencia. Es importante evitar que el muro de fábrica en el modelo absorba las tensiones en un momento en que todavía no está disponible.
