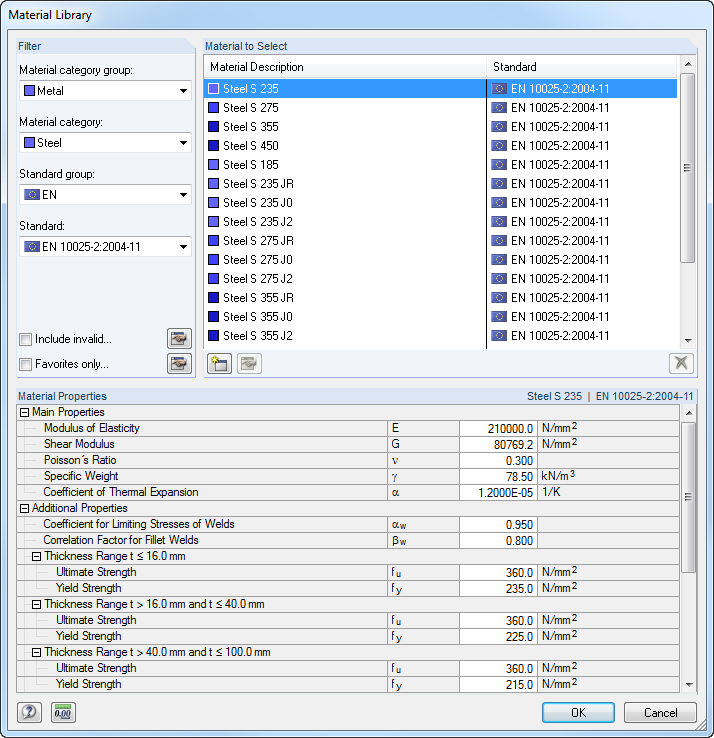

面、杆件、多杆件、材料、面的厚度和截面在软件中已经预先设置好,便于用户直接和间接地进行建模。 可以以图形方式选择对象。 客户可以在全球范围内使用自己的材料库和截面库。
荷载工况、荷载组合和结果组合可以在不同的设计工况中进行组合。
通过面单元和杆件单元的组合以及单独的设计,可以只对关键部分(例如框架节点)使用面单元进行建模和分析。 模型的其他部分可以通过杆件分析进行设计。
面、杆件、多杆件、材料、面的厚度和截面在软件中已经预先设置好,便于用户直接和间接地进行建模。 可以以图形方式选择对象。 客户可以在全球范围内使用自己的材料库和截面库。
荷载工况、荷载组合和结果组合可以在不同的设计工况中进行组合。
通过面单元和杆件单元的组合以及单独的设计,可以只对关键部分(例如框架节点)使用面单元进行建模和分析。 模型的其他部分可以通过杆件分析进行设计。
面、杆件、多杆件、材料、面的厚度和截面在软件中已经预先设置好,便于用户直接和间接地进行建模。 可以以图形方式选择对象。 客户可以在全球范围内使用自己的材料库和截面库。
荷载工况、荷载组合和结果组合可以在不同的设计工况中进行组合。
通过面单元和杆件单元的组合以及单独的设计,可以只对关键部分(例如框架节点)使用面单元进行建模和分析。 模型的其他部分可以通过杆件分析进行设计。
计算完成后,程序会按截面、杆件/面、杆件集或 x 位置显示最大应力和应力比。 除了表格形式的结果值外,还会显示带有应力点的相应截面图,应力图和值。 该设计利用率可以与任何应力类型相关。 在 RFEM/RSTAB 模型中当前位置被高亮显示。
除了可以在模块中进行结果评估外,还可以在 RFEM/RSTAB 的工作窗口中以图形方式显示应力和应力比。 可以单独调整颜色和值。
通过显示一个或多个杆件的结果图可以帮助用户有针对性地进行评估。 此外,还可以打开每个设计位置的对话框,检查与设计相关的截面属性和任意应力点的应力分量。 包括所有设计细节在内的相应图形可以打印。
