- 受拉、受压、受弯、受剪以及组合内力设计
- 弯曲屈曲、扭转屈曲以及弯扭屈曲稳定性验算
- 通过集成在 FEM 中的程序（特征值方法）考虑荷载和支座的边界条件，自动计算临界屈曲荷载和临界弯扭屈曲荷载
- 可以选择对梁设置离散的侧向支撑
- 自动或者手动的截面分类
- 集成下列国家附录 (NA) 中的参数：
-
DIN EN 1999-1-1/NA:2010-12 （德国） -
NBN EN 1999-1-1/ANB:2011-03（比利时） -
DK EN 1999-1-1/NA:2013-05（丹麦） -
SFS EN 1999-1-1/NA:2016-12（芬兰） -
ELOT EN 1999-1-1/NA:2010-11（希腊） -
IS EN 1999-1-1/NA:2010-03（爱尔兰） -
UNI EN 1999-1-1/NA:2011-02（意大利） -
LST EN 1999-1-1/NA:2011-09（立陶宛） -
UNI EN 1999-1-1/NA:2011-02（意大利） -
NEN-EN 1999-1-1/NB:2011-12（荷兰） -
PN EN 1999-1-1/NA:2011-01（波兰） -
SS EN 1999-1-1/NA:2011-04（瑞典） -
STN EN 1999-1-1/NA:2010-01（斯洛伐克） -
BS EN 1999-1-1/NA:2009（英国） -
STN EN 1999-1-1/NA:2009-02（斯洛伐克） -
NBN EN 1999-1-1/ANB:2011-07（塞浦路斯）
-
- 标准、频遇或者准永久组合设计情况下的正常使用极限状态验算
- 考虑横向焊缝
- 截面种类繁多;例如，I 形截面、C 形截面、矩形空心截面、正方形截面、等边和不等边角钢、钢板、圆钢
- 结果表格明确分类
- 自动优化截面
- 完整全面的计算结果输出文件包括验算时所使用的规范公式说明
- 多种计算结果筛选和排序选项，包括杆件、截面和 x 位置的结果列表，或者荷载工况、荷载组合和结果组合的列表
- 杆件长细比和主导内力的结果表格
- 包括重量和实体数据的物料列表
- 模块无缝集成在 RFEM/RSTAB
- 公制单位或者英制单位
RF-/Aluminum | 产品特性
您有什么问题想问的吗？
常见问题和解答 (FAQ)
长度: 00:00:11 min
长度: 00:00:25 min
长度: 00:01:25 min
长度: 00:00:06 min
长度: 00:01:02 min
常见问题和解答 (FAQ)
长度: 00:00:53 min
常见问题和解答 (FAQ)
长度: 00:01:42 min
常见问题和解答 (FAQ)
长度: 00:00:45 min
长度: 00:01:31 min
In der Standardeinstellung wird in den Bemessungsmodulen die Querschnittsklasse für jeden Stab und Lastfall automatisch bestimmt. In der Eingabemaske der Querschnitte kann der Nutzer die Querschnittsklasse jedoch auch manuell vorgeben, zum Beispiel wenn lokales Beulen konstruktiv ausgeschlossen ist.
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.
截面分类的目的是为了确定截面在板件发生局部屈曲时的承载能力和转动能力。 在 EN 1999-1-1 的 6.1.4.2 (1) 中定义了四类截面。
本文将向您展示如何在 RFEM 6 和 RSTAB 9 中对索结构进行建模和设计。
- 受拉、受压、受弯、受剪以及组合内力设计
- 弯曲屈曲、扭转屈曲以及弯扭屈曲稳定性验算
- 通过集成在 FEM 中的程序（特征值方法）考虑荷载和支座的边界条件，自动计算临界屈曲荷载和临界弯扭屈曲荷载
- 可以选择对梁设置离散的侧向支撑
- 自动或者手动的截面分类
- 集成下列国家附录 (NA) 中的参数：
-
DIN EN 1999-1-1/NA:2010-12 （德国）
-
NBN EN 1999-1-1/ANB:2011-03（比利时）
-
DK EN 1999-1-1/NA:2013-05（丹麦）
-
SFS EN 1999-1-1/NA:2016-12（芬兰）
-
ELOT EN 1999-1-1/NA:2010-11（希腊）
-
IS EN 1999-1-1/NA:2010-03（爱尔兰）
-
UNI EN 1999-1-1/NA:2011-02（意大利）
-
LST EN 1999-1-1/NA:2011-09（立陶宛）
-
UNI EN 1999-1-1/NA:2011-02（意大利）
-
NEN-EN 1999-1-1/NB:2011-12（荷兰）
-
PN EN 1999-1-1/NA:2011-01（波兰）
-
SS EN 1999-1-1/NA:2011-04（瑞典）
-
STN EN 1999-1-1/NA:2010-01（斯洛伐克）
-
BS EN 1999-1-1/NA:2009（英国）
-
STN EN 1999-1-1/NA:2009-02（斯洛伐克）
-
NBN EN 1999-1-1/ANB:2011-07（塞浦路斯）
-
- 标准、频遇或者准永久组合设计情况下的正常使用极限状态验算
- 考虑横向焊缝
- 截面种类繁多;例如，I 形截面、C 形截面、矩形空心截面、正方形截面、等边和不等边角钢、钢板、圆钢
- 结果表格明确分类
- 自动优化截面
- 完整全面的计算结果输出文件包括验算时所使用的规范公式说明
- 多种计算结果筛选和排序选项，包括杆件、截面和 x 位置的结果列表，或者荷载工况、荷载组合和结果组合的列表
- 杆件长细比和主导内力的结果表格
- 包括重量和实体数据的物料列表
- 模块无缝集成在 RFEM/RSTAB
- 公制单位或者英制单位
在第一个结果窗口中显示每一个荷载工况和组合的对应验算的最大利用率。
结果按主题分类， 沿着杆件每个位置的中间结果都可以显示。 通过这种方式，您可以很容易地回看该模块是如何执行各个计算的。
完整的模块数据是 RFEM/RSTAB 计算书的一部分。 可以根据具体的设计计算来选择显示在计算书中的内容。

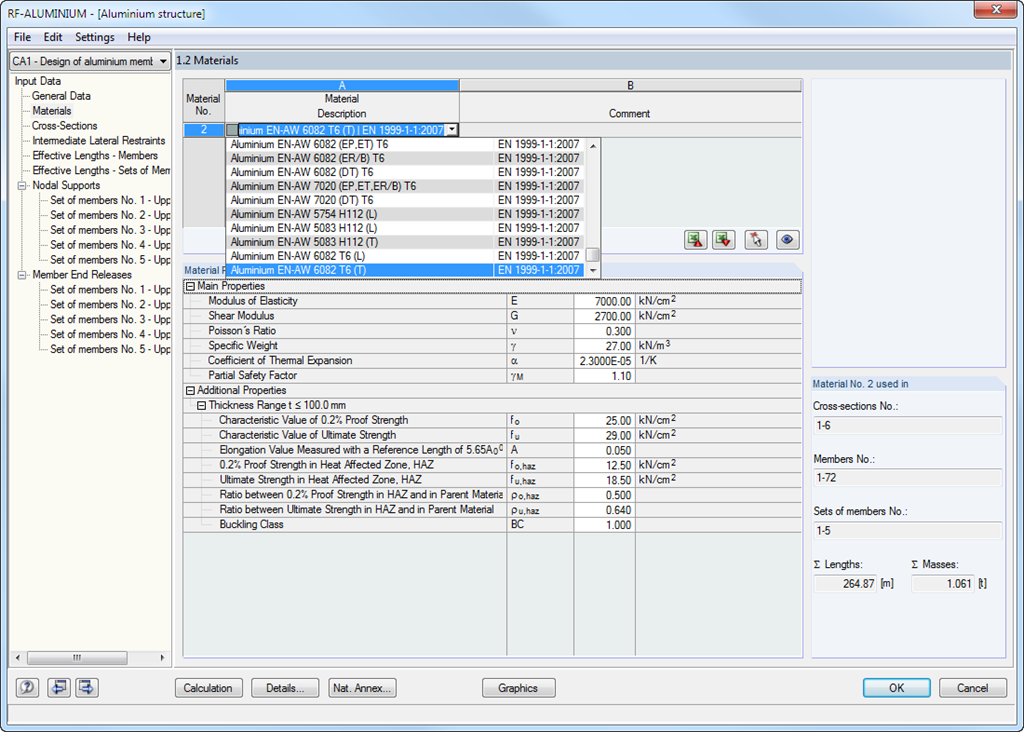

在 RFEM/RSTAB 中输入的关于材料、荷载和荷载的数据必须符合欧洲规范。 RFEM/RSTAB 材料库中已经包含了相关材料。 此外，还可以使用 RFEM/RSTAB 自动创建符合欧洲规范的荷载组合和结果组合。 用户也可以手动创建组合。
在附加模块 RF-/ALUMINUM 中，首先需要选择要设计的杆件和多杆件，以及荷载工况、荷载组合和结果组合。 用户可以在随后的输入窗口中调整支座反力和支座的屈曲长度。
当使用连续杆件时，您可以为单个杆件的每个中间节点定义单独的支座条件和偏心。 特殊的有限元工具可以确定稳定性分析所需的临界荷载和弯矩。
您可以在有限元网格设置中使用“首选独立网格”选项，为彼此独立的对象创建有限元网格。 并且可以为单个对象生成更加详细和精确的有限元网格。
