Cálculo de tensões de corte para aberturas

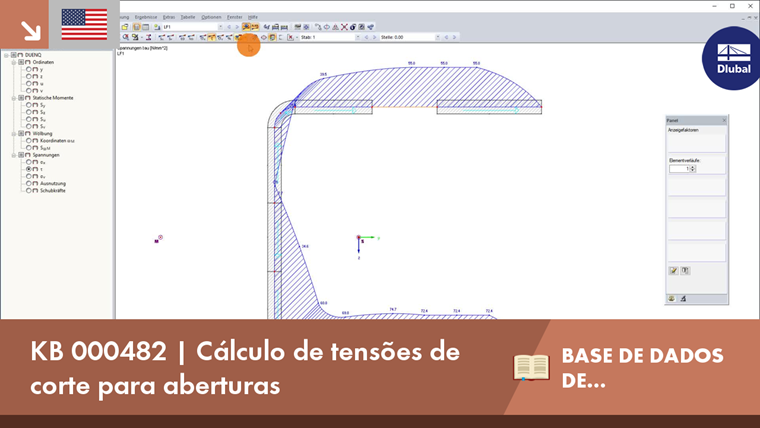

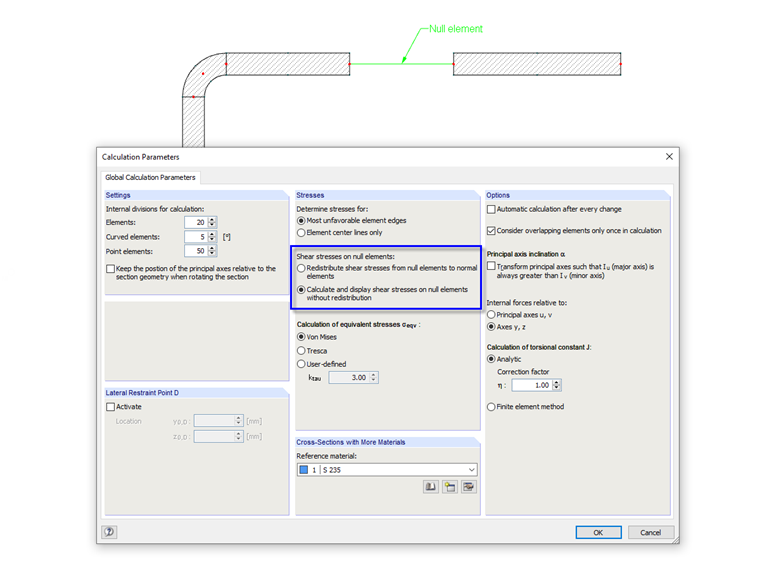

Determinação de tensões de corte para elementos nulos

Cálculo direto sem redistribuição

Ao calcular as tensões de corte, cada elemento nulo é considerado totalmente com a sua espessura efetiva t*. Assim, são apresentadas as tensões nos elementos nulos, o que facilita o dimensionamento de uma soldadura, por exemplo.

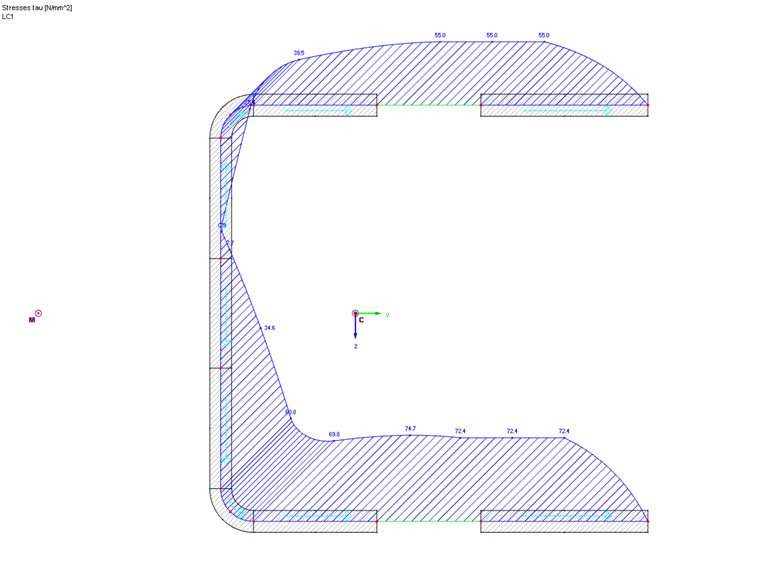

Tensões de corte sem redistribuição

Redistribuição para elementos adjacentes

Die Querkräfte werden nur für Elemente mit Dicken ungleich null angesetzt. Os elementos nulos não têm efeito no cálculo das tensões de corte. As forças de corte atuam na secção reduzida.

Nesta abordagem, o programa procede da seguinte forma:

1. Nos elementos normais, as tensões de corte das forças transversais e os momentos de torção são calculados separadamente.
2. As tensões de corte das forças transversais são integradas às forças de corte.
3. As forças de corte nos elementos normais são transformadas na direção dos eixos y e z e adicionadas como soma V_y e soma V_z.
4. Os fatores de correção são determinados: k_y = V_y/(Σ V_y ) e k_z = V_z/(Σ V_z )
5. As forças transversais introduzidas V_y e V_z são multiplicadas pelos fatores de correção.
6. As tensões de corte devido às forças transversais ajustadas são recalculadas.

Uma vez que os elementos nulos já não são eficazes, este método leva a tensões de corte mais altas do que no caso do cálculo direto sem redistribuição.

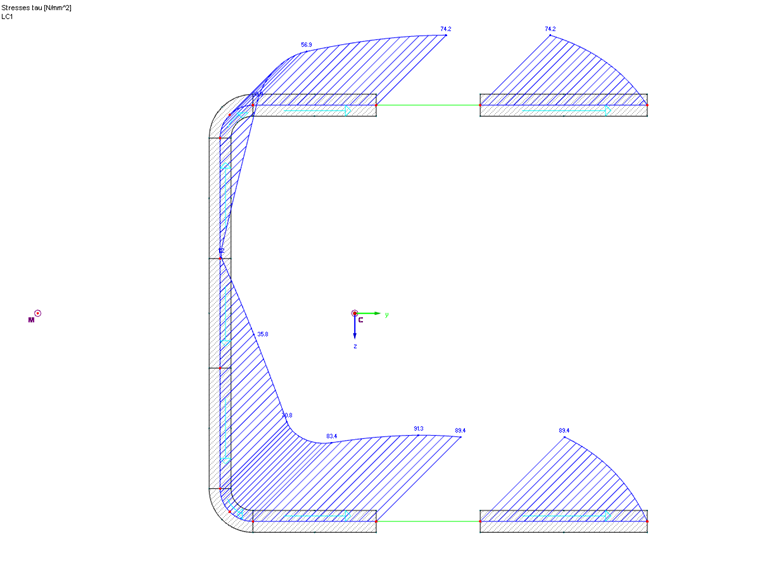

Redistribuição de tensões de corte

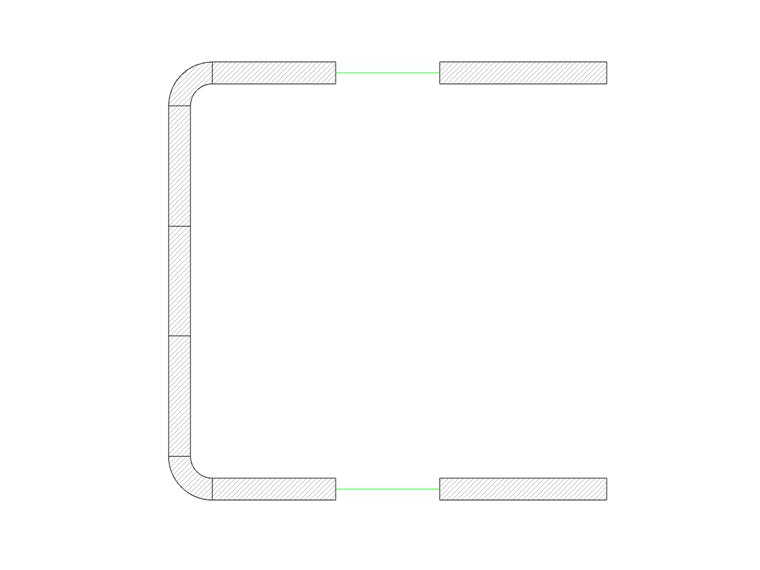

Secção em U
