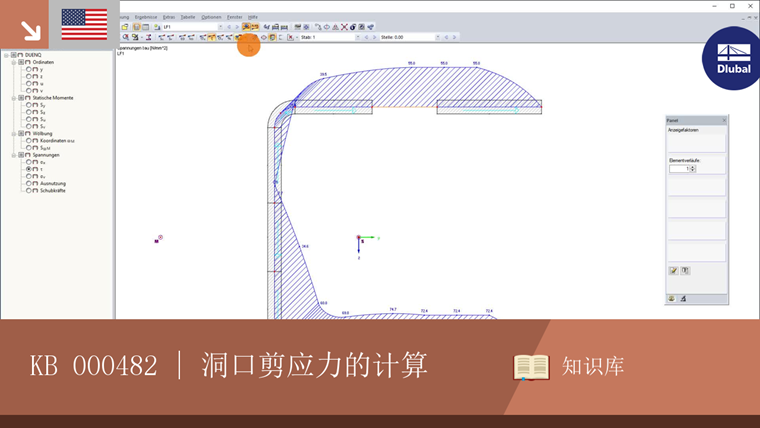

洞口剪应力计算

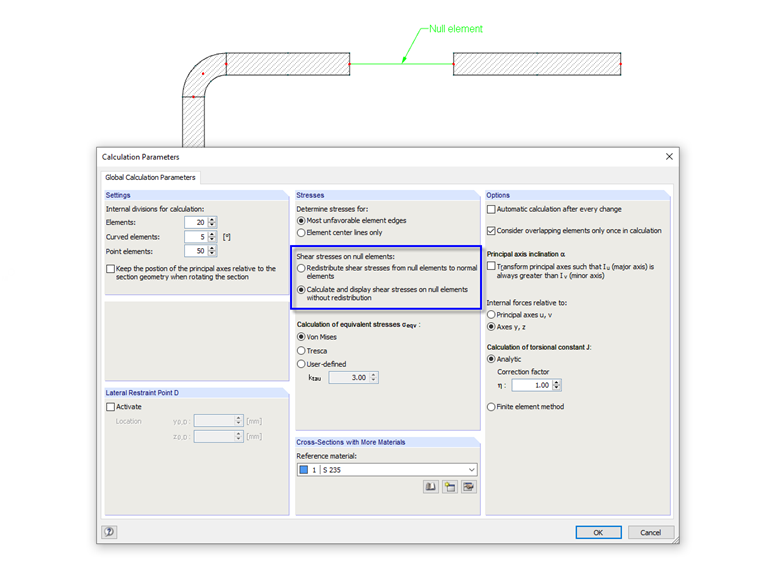

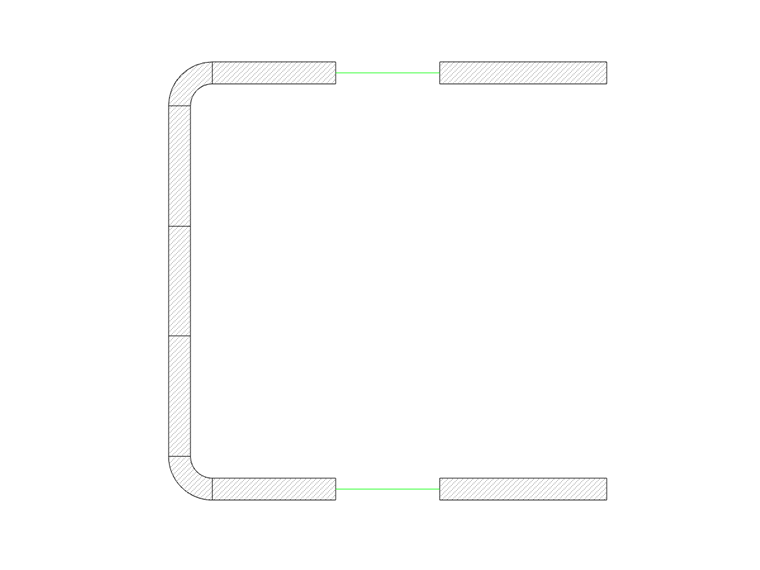

In DUENQ-Profilen können Öffnungen wie zum Beispiel Schraubenlöcher durch Elemente der Dicke null abgebildet werden. Für die Berechnung der Schubspannungen im Bereich dieser Nullelemente bietet das Programm zwei Möglichkeiten an.

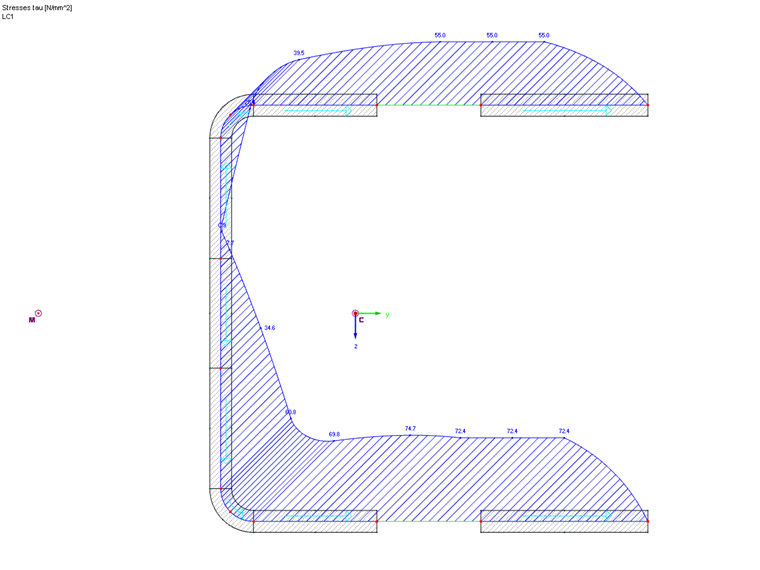

直接计算无需重新分配

在计算剪应力时充分考虑每个零单元的有效厚度t*。 这样就会显示在零单元上的应力,例如,该值可以简化焊缝的设计。

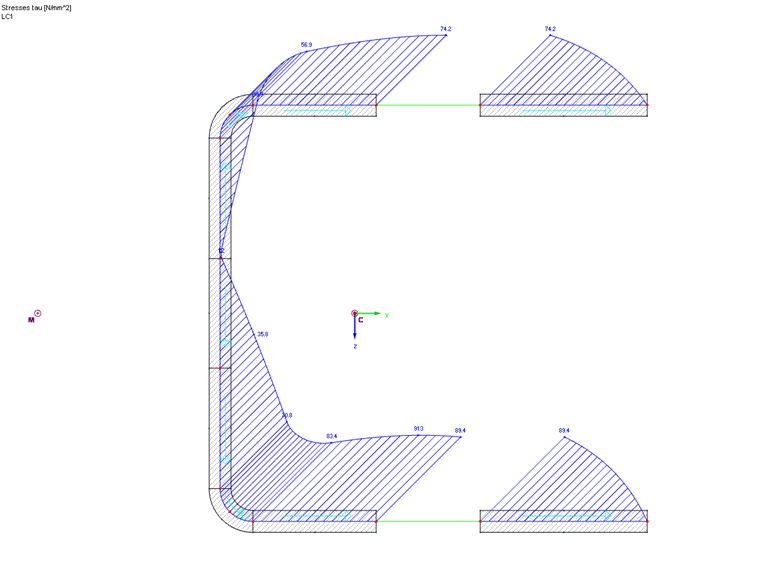

重新分布到相邻单元

Die Querkräfte werden nur für Elemente mit Dicken ungleich null angesetzt. 该零单元对剪应力的计算没有影响。 剪力作用在减小的截面上。

按照这种方法程序继续运行:

  1. 在正交单元中剪力由横向力和扭矩组成。
  2. 横向力的剪应力被集成到剪力中。
  3. 法线单元中的剪力沿y和z轴的方向变换,分别加和Vy和和Vz
  4. 修正系数为: ky = Vy/(ΣVy )和kz = Vz/(ΣVz
  5. 输入的横向力Vy和Vz乘以校正系数。
  6. 重新计算由横向力作用引起的剪应力。

由于零单元不再有效,因此与不重新分布的直接计算方法相比,该方法导致的剪应力更大。


作者

VOGL 先生负责创建和维护技术文档。
