Vylepšený výpočet smykových napětí pro nulové prvky

Tipy & triky

Tento text byl přeložen Google překladačem

Zobrazit původní text

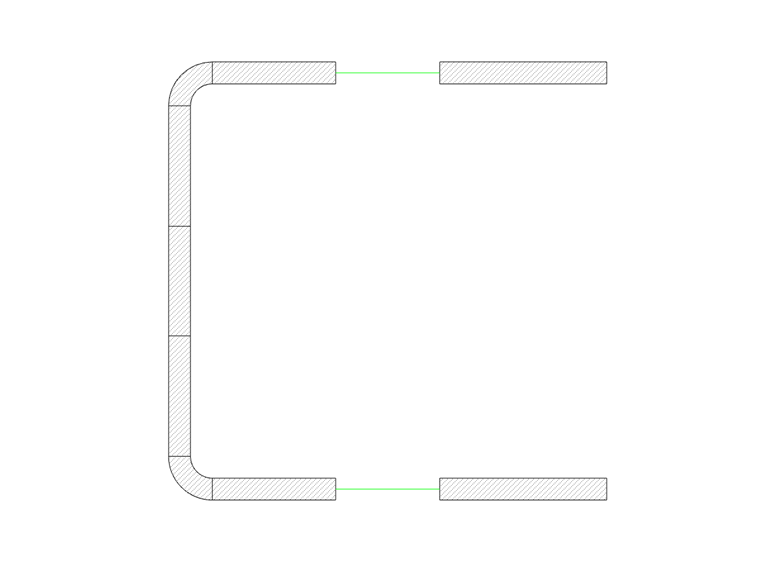

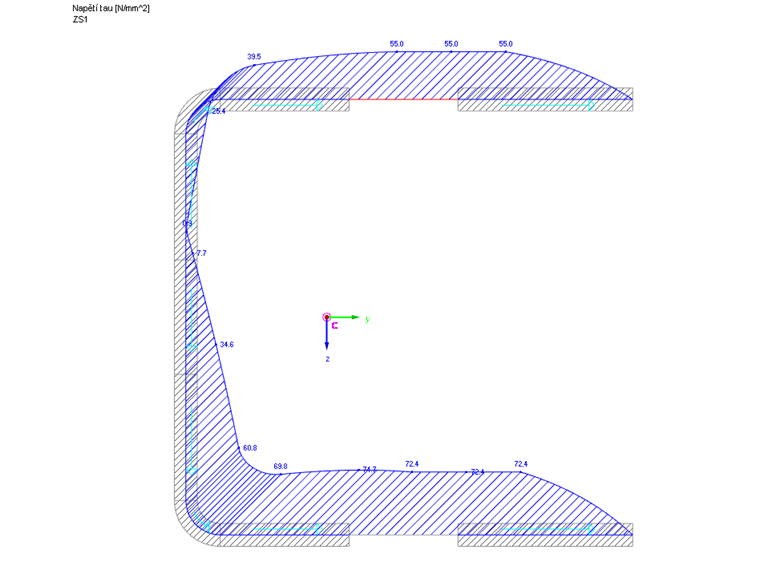

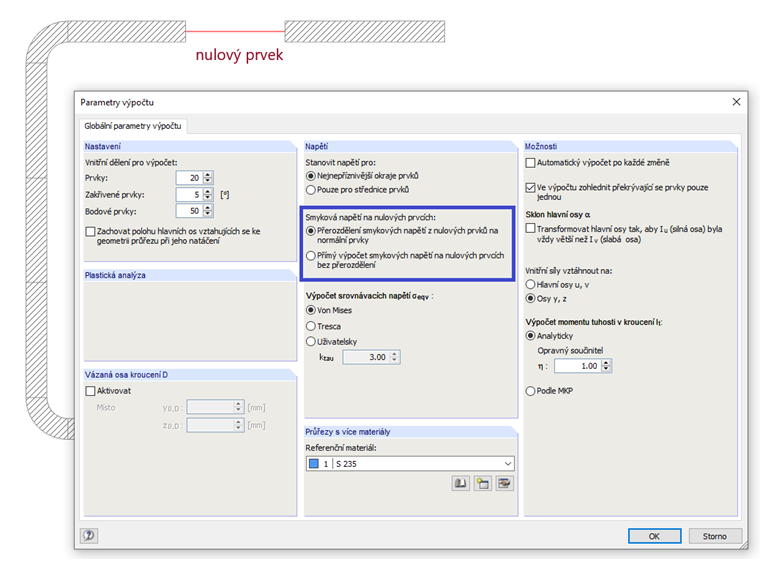

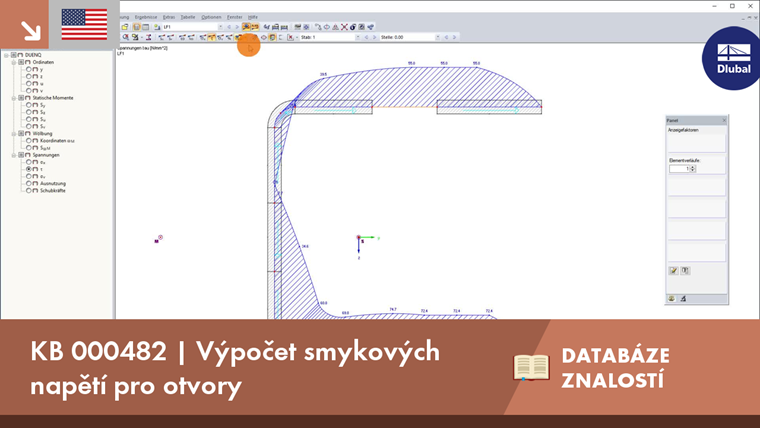

Například otvory pro šrouby mohou být vytvořeny pomocí nulových prvků v průřezu vytvořeném v programu SHAPE-THIN. Výpočet smykových napětí v zóně takového otvoru se vylepšil následovně:

  1. V normálních prvcích se smyková napětí od příčných sil a krouticích momentů počítají zvlášť.
  2. Smyková napětí z příčných sil se integrují do smykových sil.
  3. Smykové síly v normálních prvcích se transformují ve směru os y a z a spočítají jako součet V y a součet V z .
  4. Opravné faktory se stanoví: k y = V y/(Σ V y ) a k z = V z/(Σ V z ).
  5. Zadané příčné síly V y a V z se vynásobí opravnými součiniteli.
  6. Smyková napětí vlivem upravených příčných sil se znovu spočítají.

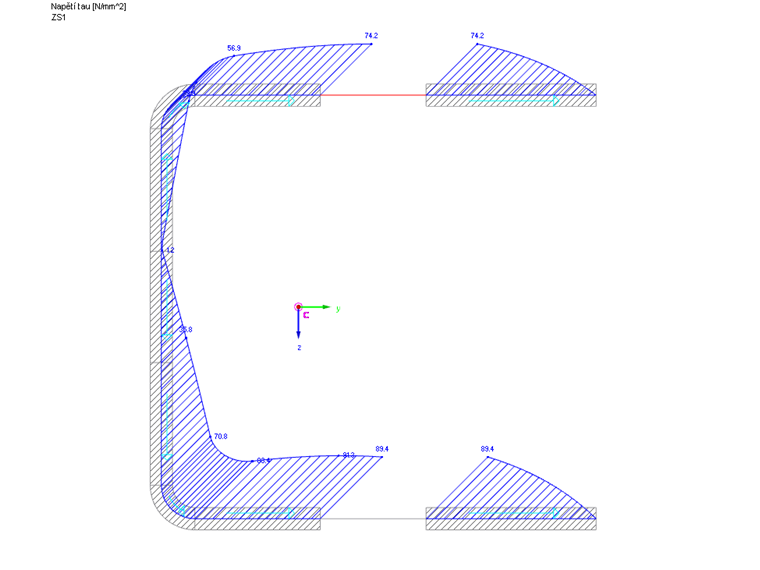

Protože nulové prvky již nejsou účinné, vede tato metoda k vyššímu smykovému napětí.

Klíčová slova

Smykové napětí Nulový prvek Smyková síla smyková síla Otvor
