Amélioration du calcul des contraintes tangentielles pour les éléments zéro dans SHAPE-THIN

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

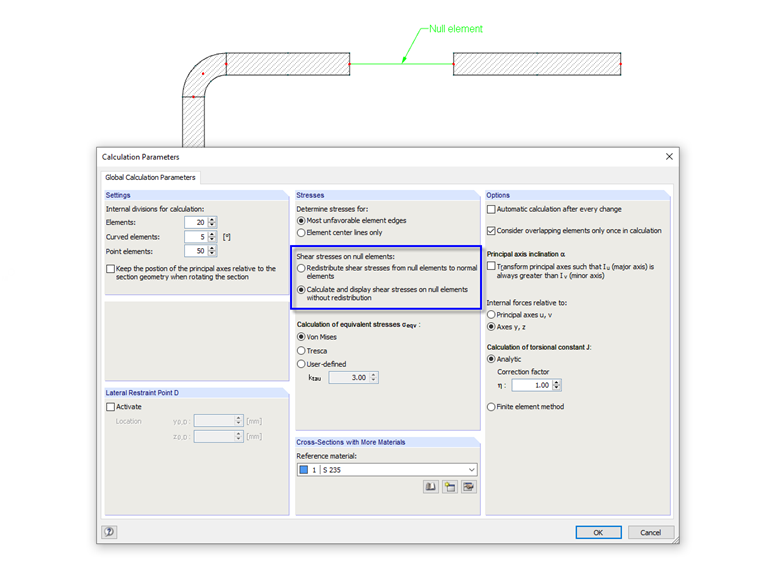

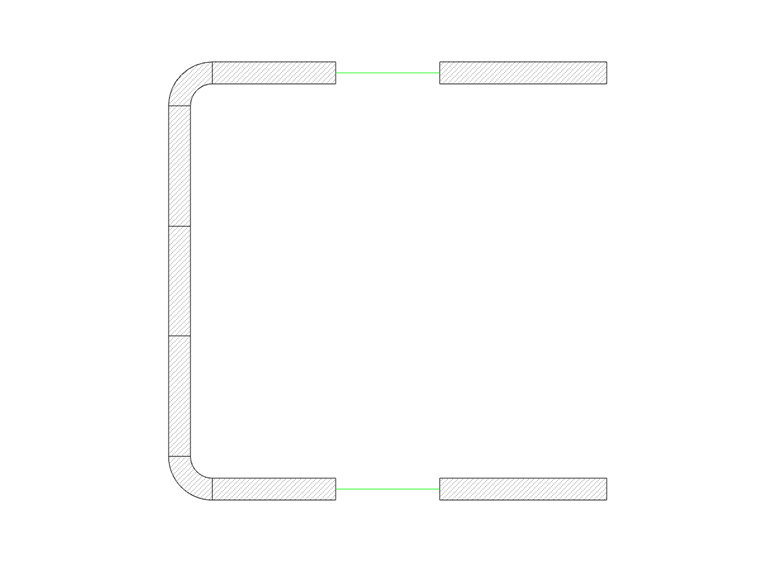

Les ouvertures comme par exemple les trous de boulons peuvent être représentés dans les profilés de SHAPE-THIN par des éléments zéro. Le calcul des contraintes tangentielles dans la zone d’une telle ouverture peut être amélioré de la manière suivante :

  1. Dans les éléments normaux, les contraintes de cisaillement des efforts transversaux et des moments de torsion sont calculés séparément.
  2. Les contraintes de cisaillement provenant des efforts transversaux sont intégrées aux efforts de cisaillement.
  3. Les efforts tranchants dans les éléments normaux sont transformés en direction des axes y et z et additionnés comme la somme V y et la somme V z .
  4. Les facteurs de correction sont déterminés: k y = V y/(Σ V y ) et k z = V z/(Σ V z ).
  5. Les forces transversales entrées V y et V z sont multipliées par les facteurs de correction.
  6. Les contraintes de cisaillement dues aux efforts transversaux ajustés sont recalculées.

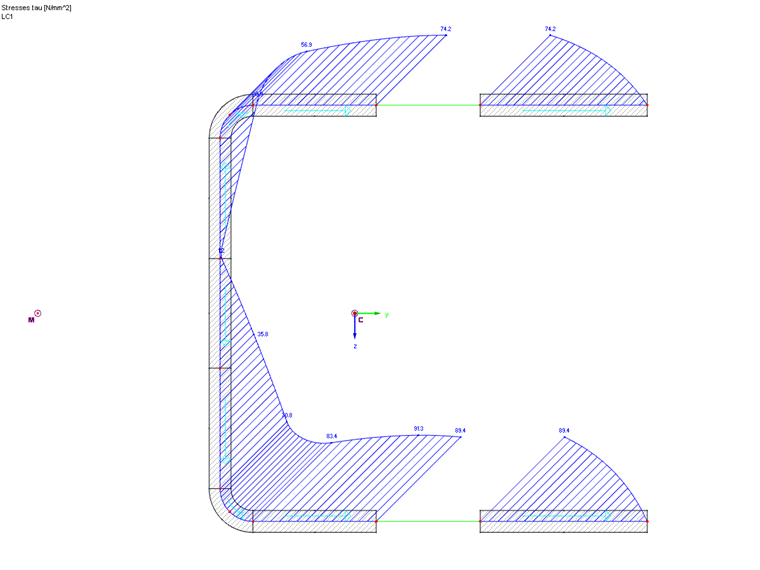

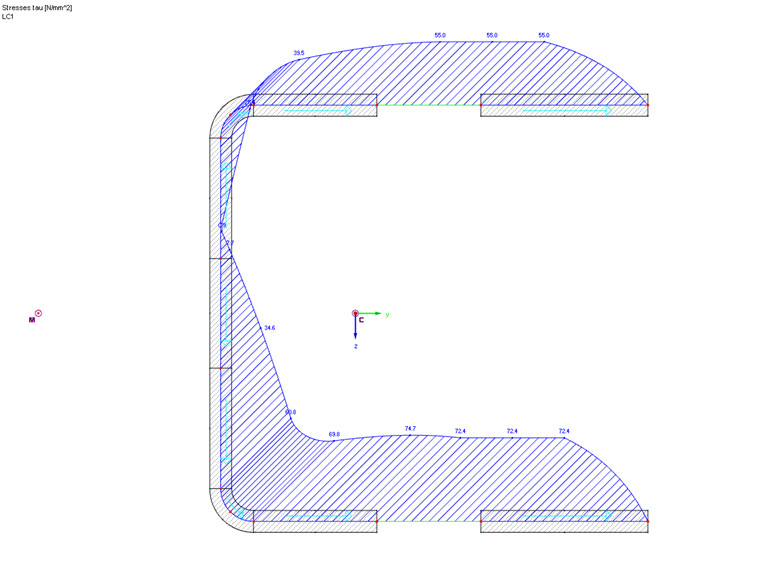

Comme les éléments zéro ne sont plus efficaces, cette méthode entraîne des contraintes de cisaillement plus élevées.
