Stabmodellierung senkrecht zu bestehendem Stab

Für eine Unterspannung sollen die Druckstäbe senkrecht zum schrägen Riegel modelliert werden. Bekannt sind hierbei die Stablänge sowie der Schnittpunkt mit dem Riegel.

Uma forma de o fazer seria rodar a grelha de 90 graus e colocar a origem no respetivo nó. Em seguida, pode colocar as barras de compressão ao longo dos pontos da grelha.

Eine Alternative könnte das Modellieren mit Hilfe eines polaren Koordinatensystems darstellen. No entanto, isso requer informações de ângulo precisas.

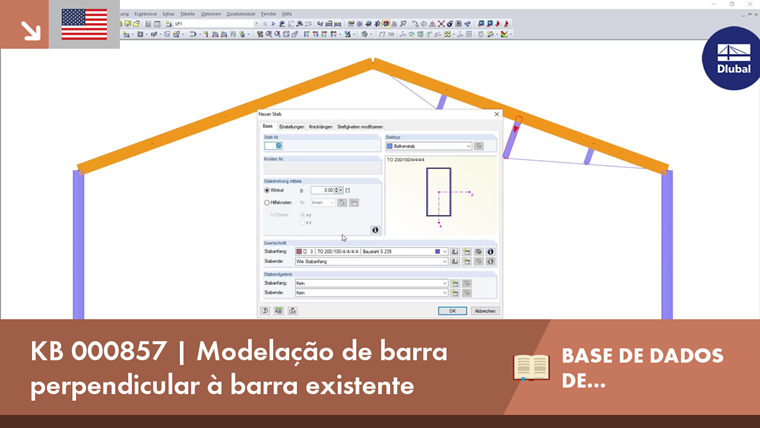

Die Lösung mit dem geringsten Modellierungsaufwand stellt daher die Nutzung der alternativen Eingabemodi von Stäben dar. Im Bild ist ersichtlich, dass lediglich die Stablänge eingeben werden muss. Fährt man anschließend mit der Maus über die Stäbe, wird einem die Voransicht des Stabes dargestellt.
