Stabmodellierung senkrecht zu bestehendem Stab

Für eine Unterspannung sollen die Druckstäbe senkrecht zum schrägen Riegel modelliert werden. Bekannt sind hierbei die Stablänge sowie der Schnittpunkt mit dem Riegel.

Un modo per farlo sarebbe ruotare la griglia di 90 gradi e posizionare l'origine nel rispettivo nodo. Quindi è possibile posizionare le aste di compressione lungo i punti della griglia.

Eine Alternative könnte das Modellieren mit Hilfe eines polaren Koordinatensystems darstellen. Tuttavia, questo richiede informazioni precise sull'angolo.

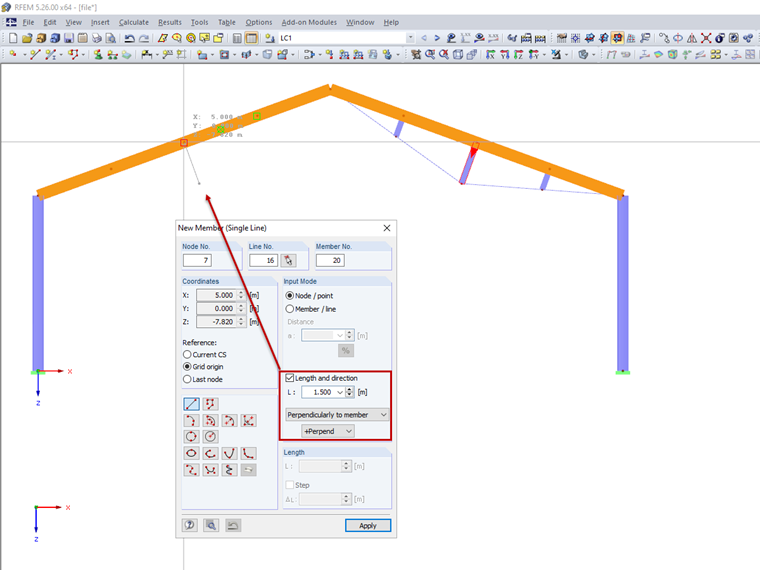

Die Lösung mit dem geringsten Modellierungsaufwand stellt daher die Nutzung der alternativen Eingabemodi von Stäben dar. Im Bild ist ersichtlich, dass lediglich die Stablänge eingeben werden muss. Fährt man anschließend mit der Maus über die Stäbe, wird einem die Voransicht des Stabes dargestellt.
