Modélisation d'une barre perpendiculaire à une barre existante

Article technique sur le calcul de structure et l'utilisation des produits Dlubal

  • Base de connaissance

Article technique

Ce texte a été traduit par Google Translate

Lire le texte source

Pour un cadre suspendu par le bas, les barres en compression doivent être modélisées perpendiculairement à la poutre inclinée. La longueur de barre et l'intersection avec la barre horizontale sont définies.

Une manière de procéder consiste à faire pivoter la grille de 90 degrés et à placer l'origine dans le nœud correspondant. Vous pouvez ensuite placer les barres de compression le long des points de grille.

Une autre possibilité est la modélisation avec un système de coordonnées polaires. Cependant, cela nécessite des informations d'angle précises.

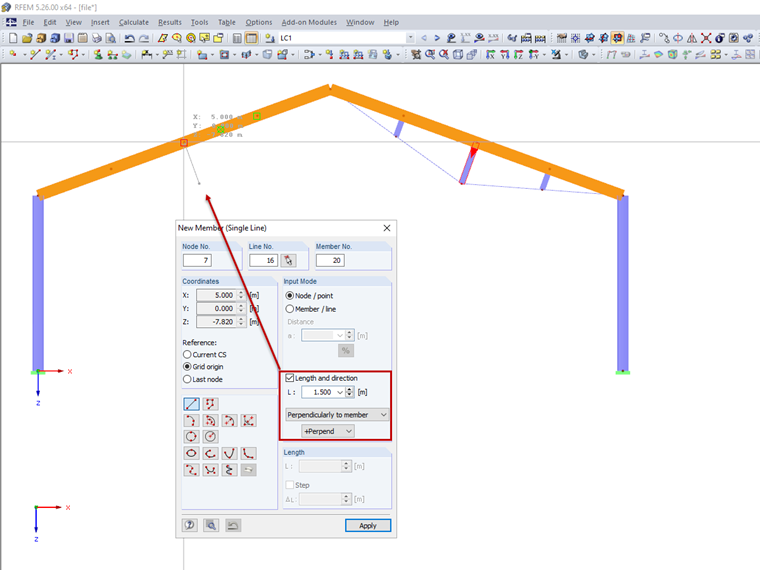

La solution avec le moins d'efforts de modélisation consiste donc à utiliser les modes d'entrée alternatifs des barres. Vous pouvez voir sur la figure que seule la longueur de barre est requise dans ce cas. Si vous pointez sur les barres avec la souris, l'aperçu de la barre apparaît.

Auteur

Dipl.-Ing. (FH) Lukas Sühnel

Dipl.-Ing. (FH) Lukas Sühnel

Ingénierie produit et assistance clientèle

M. Sühnel est responsable de l'assurance qualité de RSTAB, il participe également au développement de produits et fournit une assistance technique à ses clients.
