Modelowanie pręta prostopadłego do istniejącego pręta

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W przypadku wzmocnienia cięgnami pręty ściskane należy modelować prostopadle do nachylonej belki głównej. W tym przypadku znana jest długość pręta oraz punkt przecięcia z belką.

Jednym ze sposobów byłoby obrócenie siatki o 90 stopni i umieszczenie początku w odpowiednim węźle. Następnie pręty ściskane można rozmieścić wzdłuż punktów rastra.

Alternatywnym sposobem może być modelowanie przy użyciu biegunowego układu współrzędnych. Wymaga to jednak podania dokładnych wymiarów kątowych.

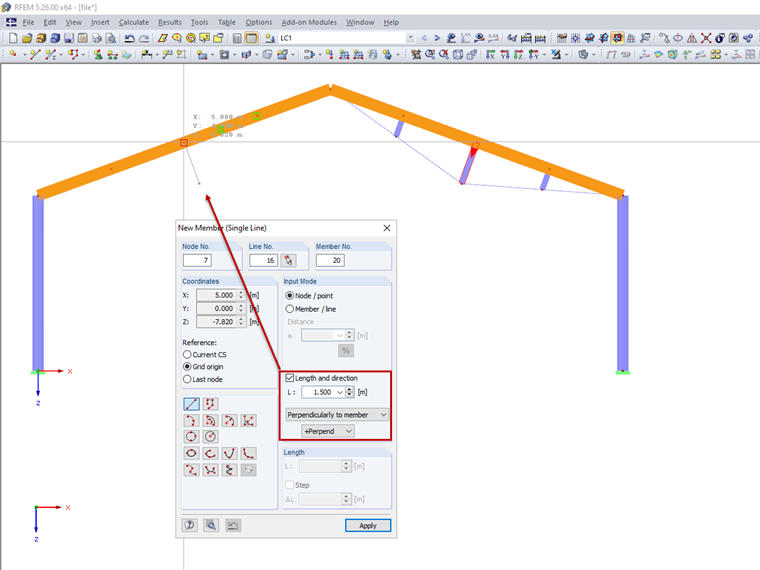

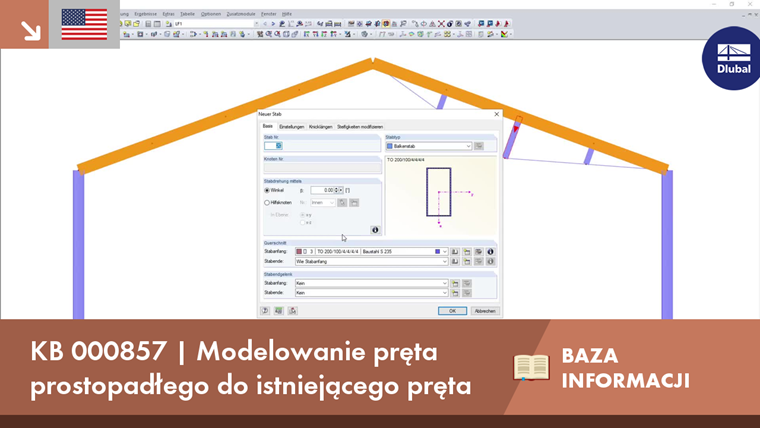

Rozwiązaniem wymagającym najmniejszego nakładu pracy jest zatem wykorzystanie alternatywnych trybów wprowadzania prętów. Na rysunku widać, że wymagana jest tylko długość pręta. Podczas przesuwania myszą po prętach wyświetlany jest podgląd pręta.
