Jedním ze způsobů, jak toho dosáhnout, je pootočit rastr o 90 stupňů a umístit počátek do příslušného uzlu. Pak můžete umístit tlačené pruty podél těchto bodů.
Další možností je modelování s polárním souřadnicovým systémem. To však vyžaduje přesné informace o úhlech.

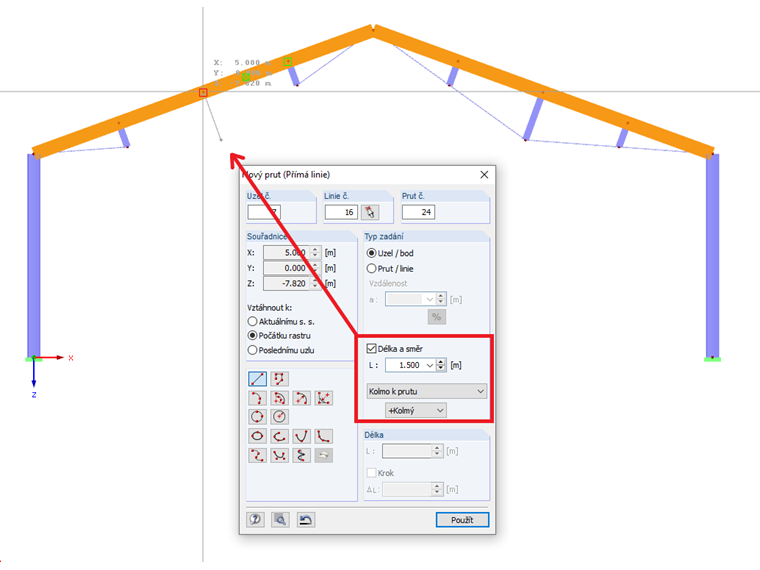

Nejméně náročným řešením bude použít alternativní typ zadávání prutů. Na obrázku je vidět, že se má zadat pouze délka prutu. Pokud myš najede na prut, zobrazí se náhled.
Ing. Sühnel zajišťuje kvalitu programu RSTAB, podílí se na vývoji programů a poskytuje technickou podporu zákazníkům.
