Modelo de cálculo

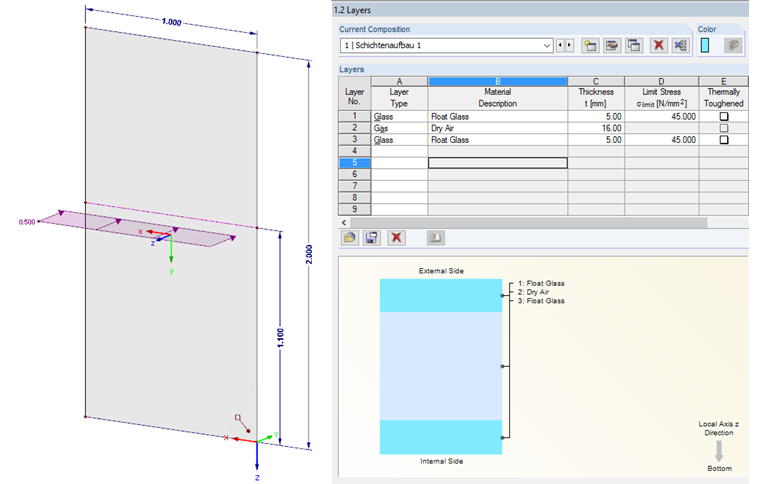

Uma placa de vidro isolante com 2 m de altura e 1 m de largura serve como modelo de análise. A aplicação de carga da carga horizontal de 0,5 kN totaliza 1,10 m. Para a estrutura do painel, foi escolhido vidro isolante 5-16-5.
Cálculo de deformações
Devido ao sólido fechado do vão dos painéis de vidro, o dimensionamento de ambos os painéis é bastante complexo. O carregamento de um painel também causa inevitavelmente o carregamento do segundo painel devido ao sistema associado e, portanto, uma distribuição de carga em ambos os painéis. A dimensão da distribuição de cargas depende da estrutura do painel selecionada ou da rigidez dos painéis singulares.Geralmente, é utilizado software de FEM (como o RFEM ou o RF-GLASS) para analisar vidro isolante, o que resolve o problema estrutural. No entanto, as fórmulas para a vista analítica também são apresentadas em [1].
Os seguintes valores resultam se as deformações foram calculadas manualmente para este exemplo.
Cálculo de sólido com carga unitária
Cálculo das quantidades auxiliares
Pressão no vão dos painéis de vidro
Agora é possível determinar a flecha no meio do vão a partir destes valores.
Da carga distribuída
bem como da carga interna
ocorre uma deformação resultante do painel carregado de
6,0 mm - 2,2 mm =3,8 mm.

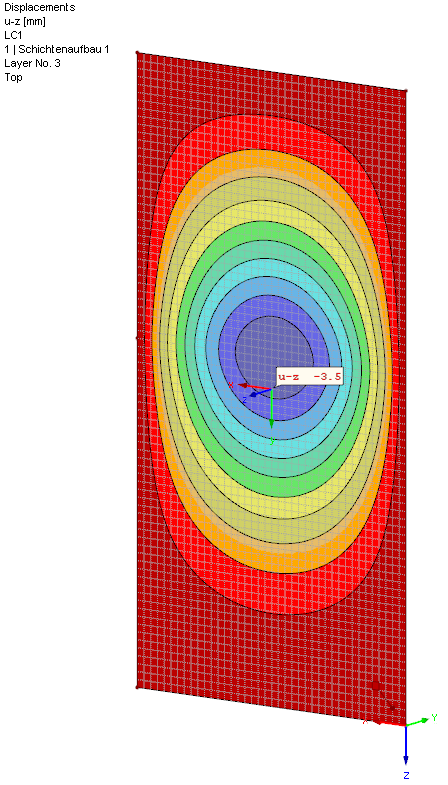

Este valor corresponde quase exatamente ao cálculo numérico do RF-GLASS: uz = 3,5 mm. Ocorrem pequenas diferenças porque as fórmulas de cálculo são linearizadas e o programa calcula de acordo com a teoria da grande deformação e utiliza uma abordagem da capacidade de carga de membrana.

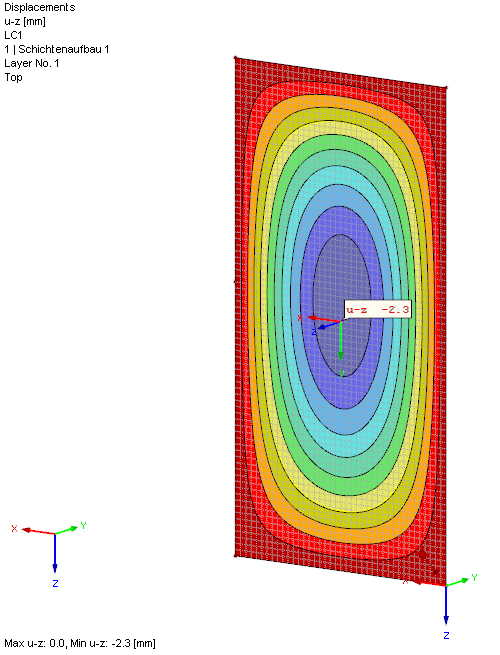

O painel secundário carregado é deformado pela pressão do gás predominante no espaço entre os painéis. Uma vez que os dois painéis têm a mesma rigidez, este valor já foi calculado com uz = 2,2 mm.
