Modelo de cálculo

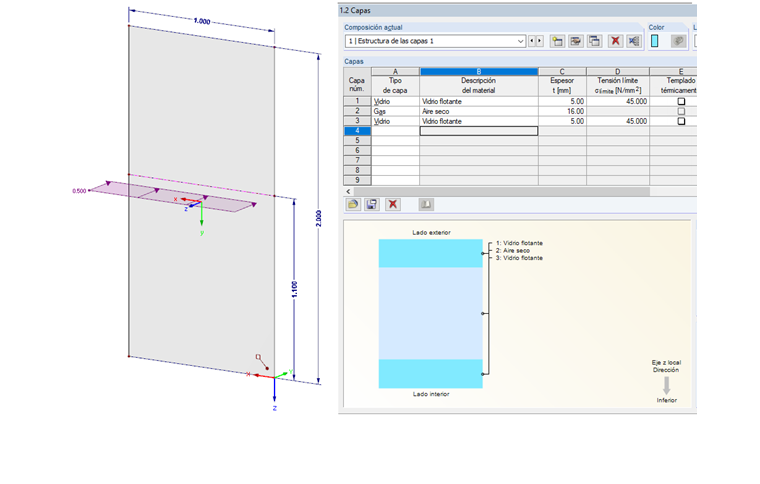

Un panel de vidrio aislado con una altura de 2 my un ancho de 1 m sirve como modelo de análisis. La aplicación de la carga de 0,5 kN asciende a 1,10 m. Se ha elegido vidrio aislante 5-16-5 como estructura del panel.
Análisis de deformaciones
Debido al sólido encerrado en el espacio entre los paneles, el cálculo de ambos paneles es bastante complejo. La carga de un panel inevitablemente también provoca la carga del segundo panel debido al sistema vinculado y, por lo tanto, una distribución de la carga en ambos paneles. El tamaño de la distribución de carga depende de la estructura de panel seleccionada o de la rigidez de los paneles individuales.El software FEM (como RFEM o RF-GLASS) se usa generalmente para analizar vidrio aislado, lo que resuelve el problema estructural. Sin embargo, las fórmulas para la vista analítica también se muestran en [1].
Para este ejemplo, si se calculan las deformaciones manualmente se van a obtener los siguientes valores.
Cálculo del sólido bajo una carga unitaria
Cálculo de las cantidades auxiliares
La presión en el interespacio del panel de vidrio
Ahora es posible determinar la flecha en el medio del vano a partir de estos valores.
A partir de la carga distribuida
así como la carga interna
viene una deformación resultante del panel cargado de
6,0 mm - 2,2 mm =3,8 mm.

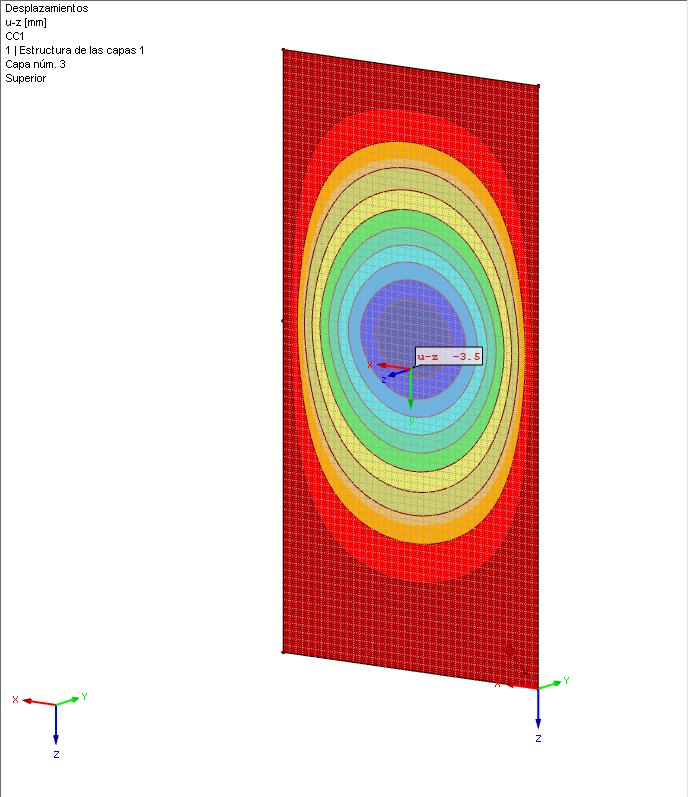

Este valor corresponde casi exactamente al cálculo numérico de RF-GLASS: uz = 3,5 mm. Se producen pequeñas diferencias porque las fórmulas de cálculo están linealizadas y el programa calcula según la Teoría de las grandes deformaciones y utiliza un enfoque de la capacidad de carga de la membrana.

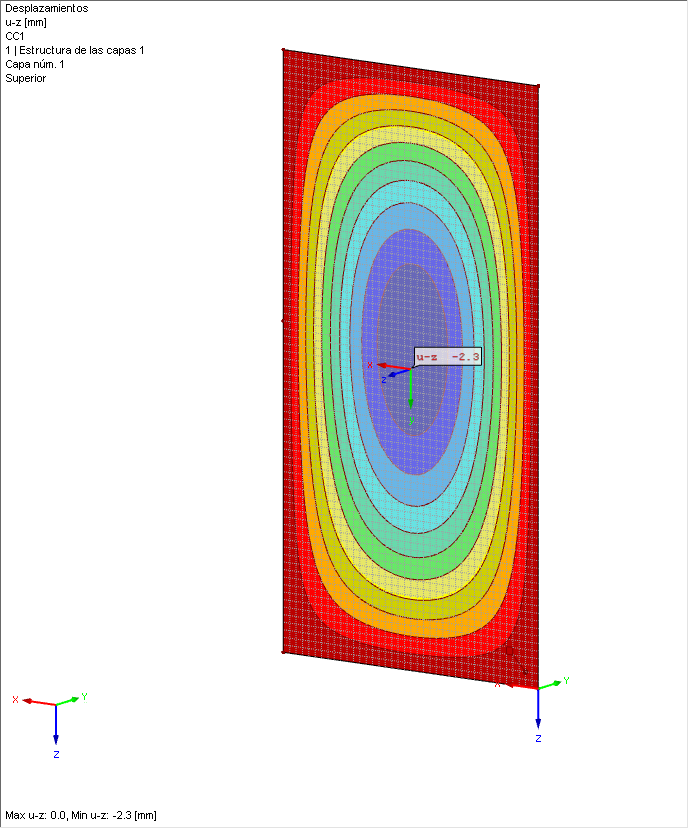

El panel secundario con carga se deforma debido a la presión del gas predominante en el espacio intermedio del panel de vidrio. Dado que ambas hojas tienen la misma rigidez, este valor ya se ha calculado con uz = 2,2 mm.
