Outra opção para modelação com um modelo de barra já foi demonstrada neste artigo. Em princípio, também é possível utilizar este método para superfícies. Uma vez que a modelação de, por exemplo, acoplamento de barras é bastante demorada, é recomendado o acoplamento da superfície diretamente à barra ou a outra superfície. Existem diversas opções:
- Acoplamento superfície-superfície com articulção de linha
- Acoplamento barra-superfície com libertação de linha
- Acoplamento superfície-superfície com sólido de contacto

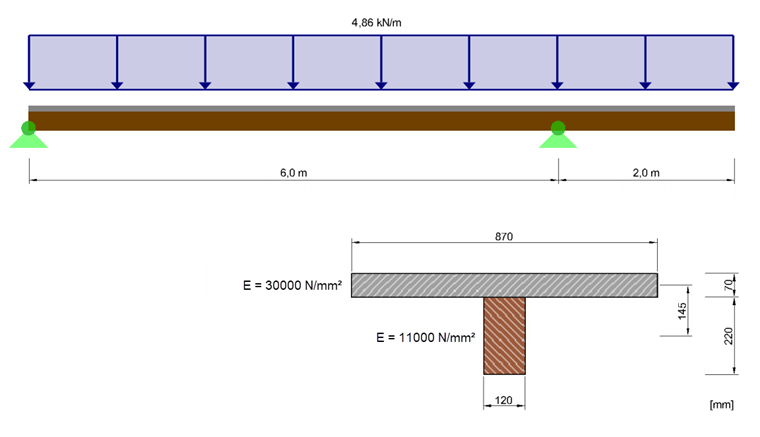

Está relacionado com o exemplo de [1] Capítulo E 8.6.2. O sistema estrutural e as dimensões da secção são apresentadas na Figura 01. A flexibilidade é considerada com 133 N/mm2 a qual resulta de um espaçamento de reforços de 125 mm.
![Sistema estrutural e dimensão da secção de acordo com [1]](/pt/webimage/009153/482068/01-de.png?mw=760&hash=4d2e5f39893d33c6d940a121595d47e64c1b0fa2)
Acoplamento superfície-superfície com articulção de linha

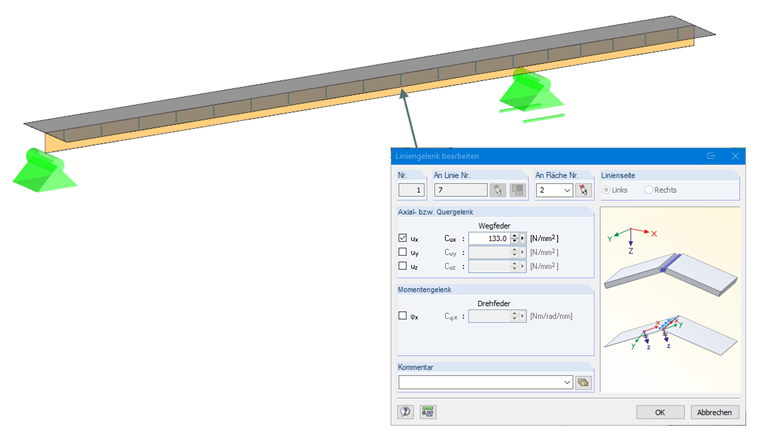

A viga em madeira, bem como a de betão serão modeladas com superfícies aqui enquanto a superfície da viga de madeira será criada perpendicularmente à superfície do betão. Uma vez que a extensão transversal é considerada para elementos de superfície, tem de ser selecionado um modelo de material ortotrópico para as vigas de madeira. Na ligação composta, a flexibilidade pode então ser implementada com uma linha de ligação ao definir a flexibilidade para o grau de liberdade ux na forma de uma mola. Por exemplo, a partir de [1], equivale a 133 N/mm².

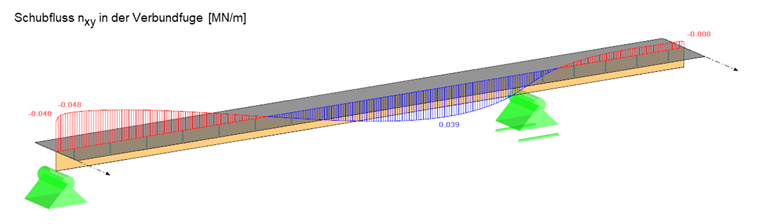

A vantagem deste método é que o fluxo de corte na ligação composta pode ser lido diretamente. É possível criar um corte na superfície vertical e avaliar a força interna básica nxy. Os resultados são idênticos com o método de analogia de corte de [1]. A diminuição do fluxo de corte na área de suporte para 0,040 NM/m resulta da singularidade nesta área e pode ser ignorada.
Uma desvantagem pode ser que as tensões e sobreposições têm de ser avaliadas através da utilização de forças internas de superfície. Contudo, é possível que uma barra resultante integre os resultados da superfície de madeira e o dimensionamento da barra é assim assegurado. Para exibir a mesma distância ao centro geométrico de uma secção, seria necessário dispor a superfície de betão excentricamente uns 35 mm. A influência neste caso é muito baixa e portanto não é aqui considerada.
Acoplamento barra-superfície com libertação de linha

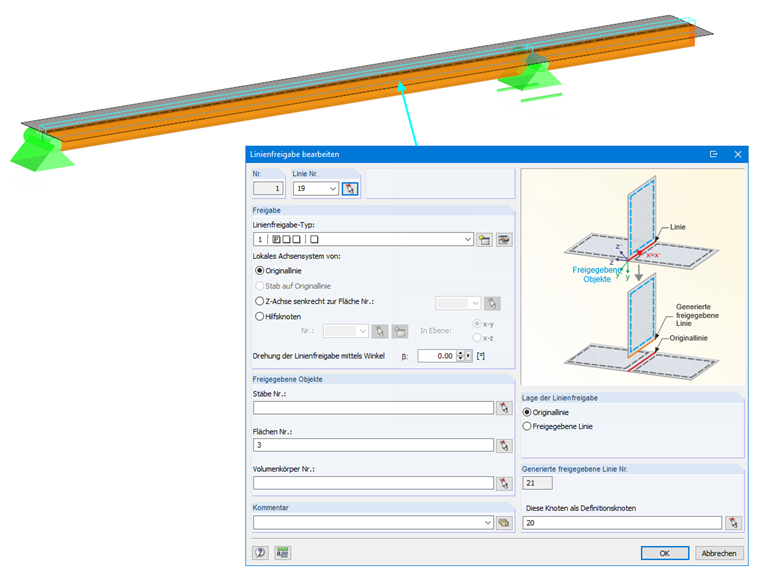

Utilizando este método, a viga de madeira é modelada como barra e unida excentricamente à superfície. Uma vez que a superfície normalmente não se encontra unida à barra, mas contínua (efeito de continuidade), não pode aqui ser utilizada a articulação de linha. Neste caso, é necessário utilizar a libertação de linha. Assim, é possível libertar um dos componentes e para controlar a relação entre eles por um tipo de libertação de linha. Neste caso, a flexibilidade pode ser considerada da mesma forma como para a articulação de linha para uma mola de linha.

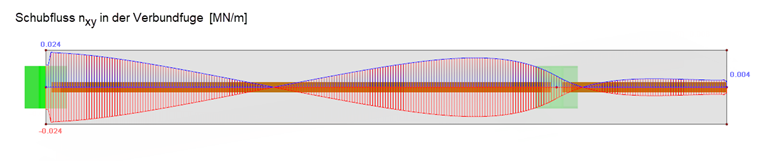

a desvantagem deste método é que não é mais possível ler diretamente o fluxo de corte. Neste caso, tem de ser criado um corte na linha de ligação da superfície à barra. Isto resulta num fluxo de corte à direita e esquerda desta linha. O resultado tem de ser adicionado neste caso. Após a adição, o fluxo de corte é idêntico ao do método anterior.
Update: Mittlerweile wurde eine Ergebnisausgabe für Liniengelenke sowie Linienfreigaben geschaffen, mit denen der Schubfluss direkt ausgelesen werden kann. A saída pode ser encontrada no navegador de resultados em "Libertações".
Contudo, a vantagem aqui é que o dimensionamento é, por exemplo possível no módulo adicional RF-TIMBER uma vez que as forças internas encontram-se proporcionalmente disponíveis.
Acoplamento superfície-superfície com sólido de contacto

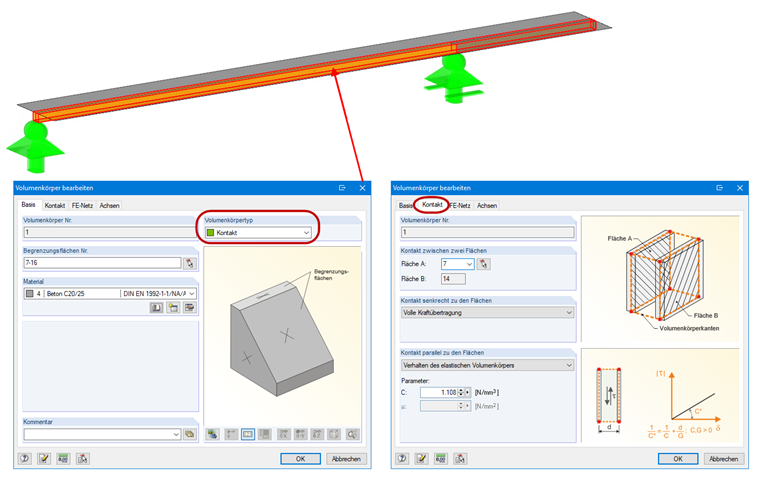

Outra opção é o acoplamento das duas superfícies com um sólido de contacto. As duas superfícies são modeladas paralelamente entre si e uma condição de contacto na forma de sólido de contacto é estabelecido entre as mesmas. A viga de madeira também tem de ser modelada como superfície ortotrópica. A flexibilidade é implementada neste caso por uma mola de superfície. É necessário prolongar a linha de mola 133 N/mm2 por um plano dividindo o valor com a largura da superfície de contacto, portanto, 120 mm. A mola equivale a:

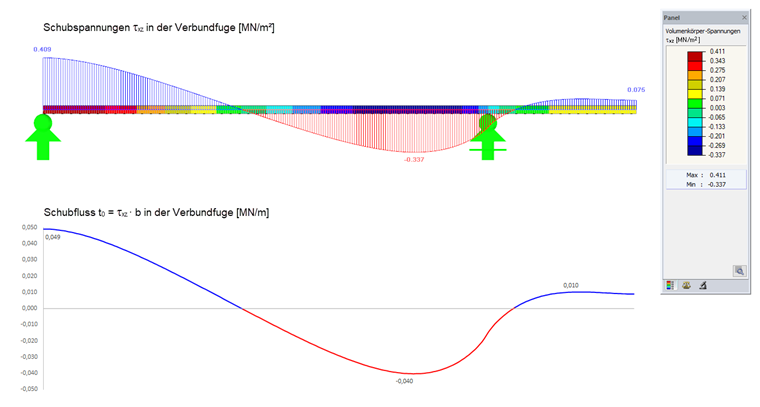

Neste caso, o fluxo de corte não pode ser lido diretamente e tem de ser calculado a partir das tensões de corte do sólido de contacto através da multiplicação das tensões novamente com 120 mm = 0,12 m. A secção resultante pode ser exportada para o Excel e posteriormente avaliada aqui.
Uma vez que as superfície são dispostas geometricamente, não é necessário definir excentricidade. Esta modelação é certamente a mais complexa e apenas faz sentido se os componentes mistos são elementos de superfície (por exemplo, no caso de estruturas mistas de secção laminada de madeira-betão.
