Como trabalhar de forma eficaz com o módulo Modelo de edifício no RFEM 6

O Modelo de edifício é um dos módulo de solução especial no RFEM 6. É uma ferramenta vantajosa para a modelação, com a qual edifícios de vários pisos podem ser criados e manipulados facilmente. O Modelo de edifício pode ser ativado no início do processo de modelação e posteriormente.

Funcionalidades do módulo Modelo de edifício

Definição e manipulação de pisos
Consideração e exibição de massas de pavimentos
Modificação de elementos estruturais
Listagem de elementos estruturais e as suas modificações
Geração automática de seções de resultados

1 Módulo Construir modelo

Trabalhar com o módulo Modelo de edifício

Os edifícios de vários pisos no RFEM 6 podem ser definidos tanto na janela quanto na tabela apresentada na Imagem 2. É possível criar pisos superiores ou inferiores em relação ao inicialmente definido, bem como criar o piso mais alto e/ou mais baixo de forma independente.

A elevação é calculada com base na altura do pavimento. De fato, a altura do piso pode ser definida como efetiva ou livre. Se a última for selecionada, a espessura do piso deve ser atribuída pelo utilizador, uma vez que afeta a distância entre as bordas das lajes inferior e superior. A laje do piso pode ser modelada como um diafragma rígido se esta opção for selecionada nas Opções Globais.

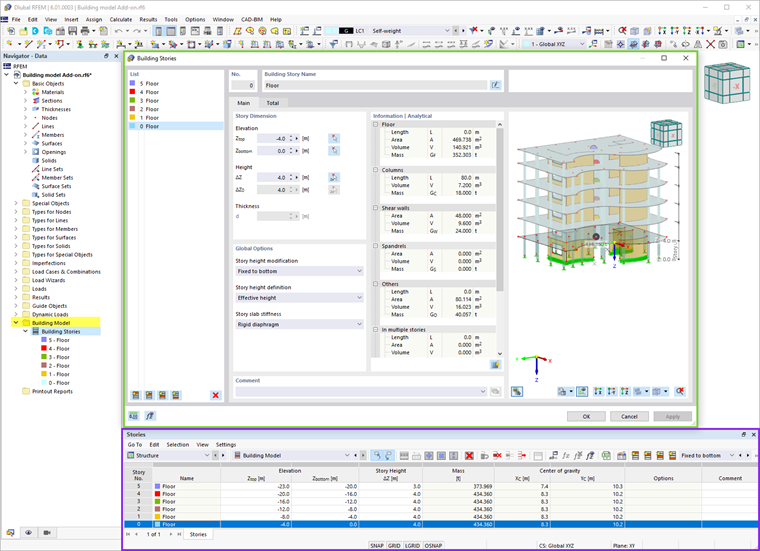

2 Definição de pisos de edifícios

O módulo modelo de edifício é uma ferramenta conveniente não só para definir mas também para modificar pisos de edifícios. As modificações podem ser introduzidas como fixas na parte superior do piso, fixas na parte inferior do piso, ou proporcionais tanto à parte superior quanto à inferior do piso.

Por exemplo, se houver uma abertura de janela e a última opção for a preferida, a elevação da abertura permanecerá fixa com relação tanto à parte superior quanto à inferior do piso, apesar da modificação de altura. Isso é apresentado na Imagem 3.

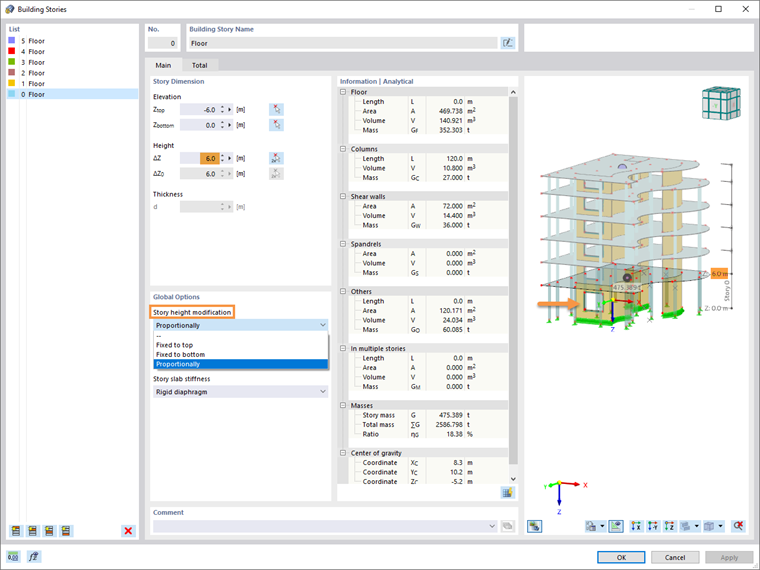

3 Story Height Modification

Finalmente, o módulo apresenta informações detalhadas para cada piso, como comprimento, área, volume e massa do piso, pilares, paredes de corte, peitoris e outros elementos. Também fornece informações sobre a massa do piso e centro de gravidade. Esses dados podem ser encontrados na janela Modelo de edifício (conforme mostrado na Imagem 4).

Além disso, esses dados estão disponíveis em forma gráfica e tabular (Imagem 5). O tamanho gráfico do edifício de vários pisos, bem como, o tamanho gráfico e a transparência das massas do edifício de vários pisos, podem ser ajustados facilmente com a ajuda dos controles deslizantes na Imagem 5.

4 Informação analítica sobre os pisos de edifícios

5 Information for Building Stories in Graphical and Tabular Form

Autor

A Eng.ª Kirova é responsável pela criação de artigos técnicos e presta apoio técnico aos clientes da Dlubal.
