Wie Sie mit dem Add-On Gebäudemodell in RFEM 6 effektiv arbeiten können

Gebäudemodell ist eines der Add-Ons für Sonderlösungen in RFEM 6. Es ist ein nützliches Werkzeug für die Modellierung, mit dem sich Stockwerke einfach definieren und manipulieren lassen. Das Gebäudemodell kann bereits zu Beginn der Modellierung der Struktur angelegt oder im Nachhinein aktiviert werden.

Leistungsmerkmale des Add-ons Gebäudemodell

  • Definition und Manipulation von Stockwerken
  • Berücksichtigung und Darstellung der Geschossmassen
  • Modifikation von Strukturelementen
  • Auflistung von Strukturelementen und deren Änderung
  • Automatisiertes Anlegen von Ergebnisschnitten


Arbeiten mit dem Add-on Gebäudemodell

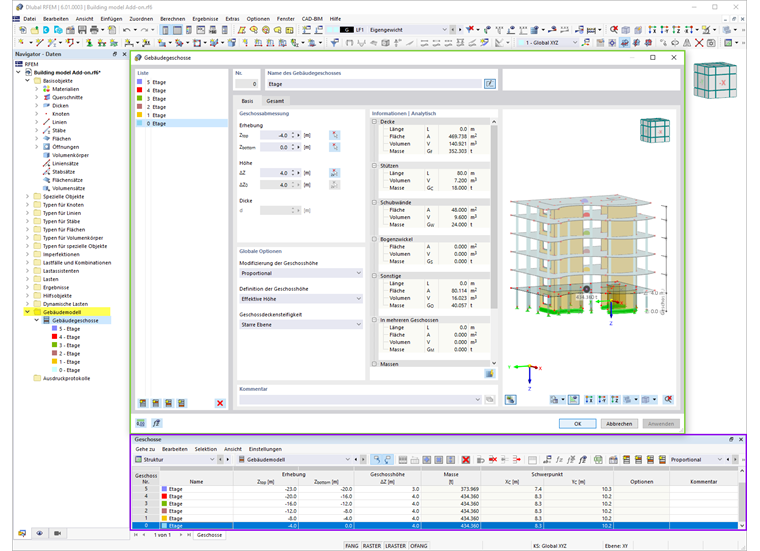

Gebäudegeschosse können in RFEM 6 sowohl im Fenster als auch in der Tabelle, wie im Bild 2 gezeigt, definiert werden. Es ist möglich, höhere oder niedrigere Gebäudegeschosse in Bezug auf die anfängliche Definition zu erstellen sowie auch das höchste und/oder unterste Geschoss unabhängig voneinander zu erstellen.

Die Erhebung wird anhand der Geschosshöhe berechnet. Zur Definition der Geschosshöhe steht im Programm "Effektive Höhe" oder "Höhe löschen" zur Auswahl. Ist Letzteres gewählt, muss die Dicke des Geschosses vom Anwender festgelegt werden, da diese den Abstand zwischen den Rändern der unteren und oberen Platten beeinflusst. Die Geschossdecke kann als starre Ebene modelliert werden, wenn diese Option in den Globalen Optionen aktiviert ist.

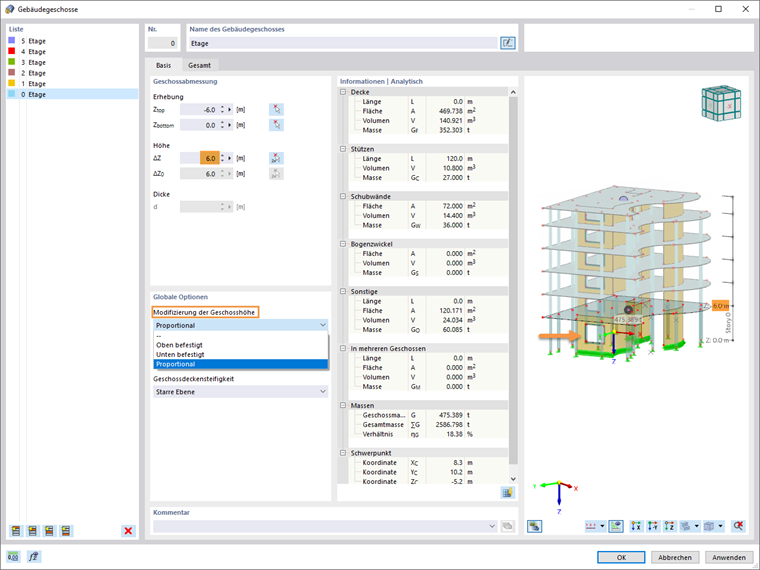

Mit dem Add-On Gebäudemodell lassen sich Stockwerke nicht nur definieren, sondern auch modifizieren. Die Geschosshöhe kann als "Oben befestigt", "Unten befestigt", und "Proportional" modifiziert werden.

Wenn zum Beispiel eine Fensteröffnung vorhanden ist und die letzte Option gewählt wird, bleibt die Erhebung der Öffnung trotz der Modifizierung der Höhe sowohl oben als auch unten im Geschoss befestigt. Dies ist in Bild 3 dargestellt.

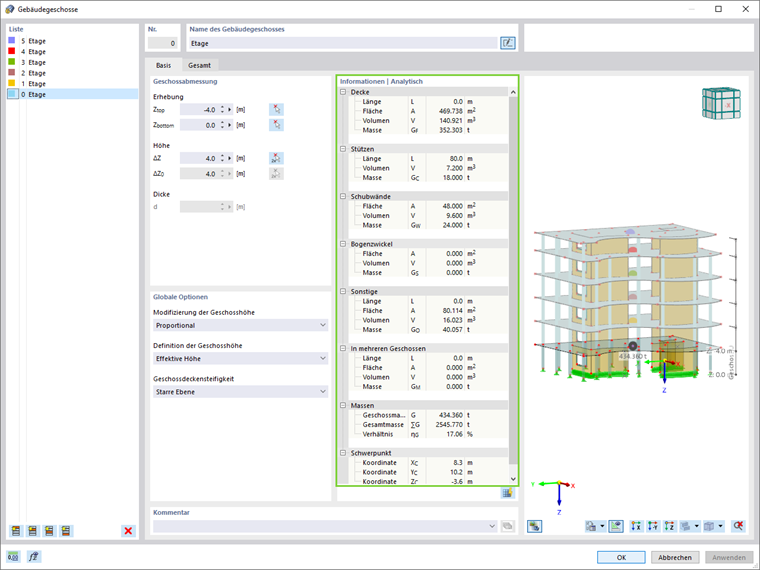

Im Add-On werden zudem für jedes Geschoss detaillierte Informationen wie Länge, Fläche, Volumen und Masse der Decke, Stützen, Schubwände, Bogenzwickel und sonstigen Elemente angezeigt. Informationen über die Geschossmasse und den Schwerpunkt sind ebenfalls enthalten. Diese Daten sind im Fenster des Add-Ons Gebäudemodell zu finden (siehe Bild 4).

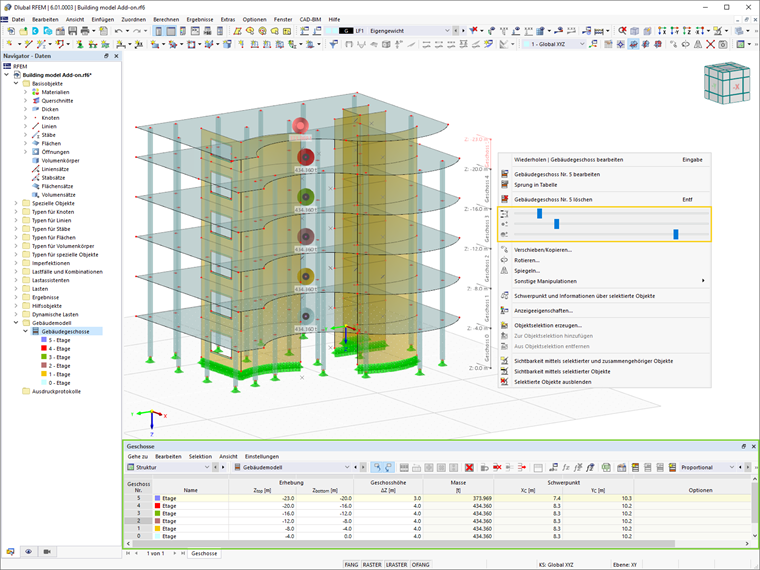

Zudem liegen diese Daten sowohl grafisch als auch tabellarisch vor (Bild 5). Die Größe der Geschossgrafik sowie die grafische Größe und Transparenz der Geschossmassen lassen sich mit den Schiebereglern in Bild 5 einfach anpassen.
