Building Model è uno degli add-on della soluzione speciale in RFEM 6. È uno strumento vantaggioso per la modellazione, con cui è possibile creare e manipolare facilmente i piani degli edifici. Il modello di edificio può essere attivato all'inizio del processo di modellazione e successivamente.

Caratteristiche dell'add-on Modello di edificio

  • Definizione e manipolazione di storie
  • Considerazione e visualizzazione delle masse di piano
  • Modifica di elementi strutturali
  • Elenco degli elementi strutturali e loro modifica
  • Generazione automatizzata di sezioni dei risultati


Utilizzo dell'add-on Modello di edificio

I piani degli edifici in RFEM 6 possono essere definiti sia nella finestra che nella tabella mostrata nell'immagine 2. È possibile creare piani dell'edificio più alti o più bassi rispetto a quello inizialmente definito, nonché creare il piano più alto e/o più basso in modo indipendente. L'elevazione viene calcolata in base all'altezza del piano. Infatti, l'altezza del piano può essere definita efficace o chiara. Se si seleziona quest'ultimo, lo spessore del piano deve essere assegnato dall'utente poiché influenza la distanza tra i bordi del solaio inferiore e superiore. Il solaio del piano può essere modellato come un diaframma rigido se questa opzione è selezionata in Opzioni globali.

L'add-on Modello edificio è uno strumento utile non solo per definire ma anche per modificare i piani dell'edificio. Le modifiche possono essere introdotte come fissate all'inizio del piano, alla fine del piano o proporzionalmente sia all'inizio che alla fine del piano. Ad esempio, se c'è un'apertura della finestra e si preferisce l'ultima opzione, l'elevazione dell'apertura rimarrà fissa rispetto alla parte superiore e inferiore del piano nonostante la modifica dell'altezza. Questo è mostrato nell'immagine 3.

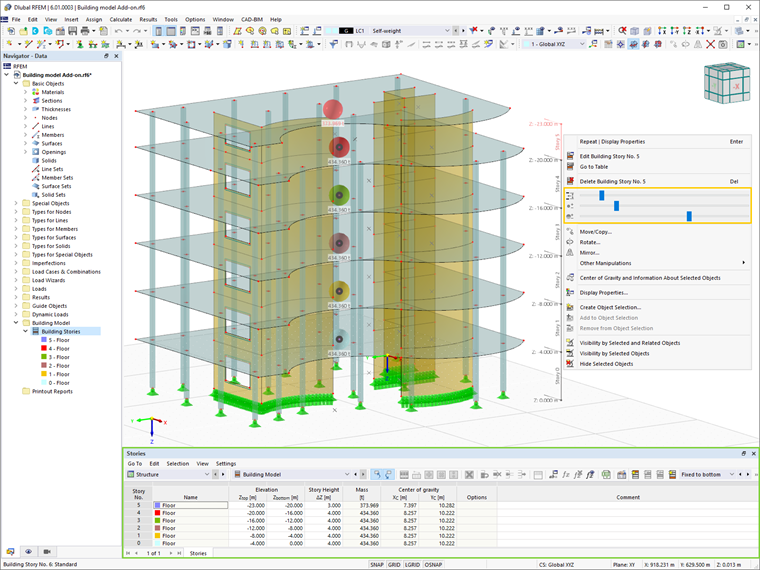

Infine, l'add-on presenta informazioni dettagliate per ogni piano come lunghezza, area, volume e massa del pavimento, colonne, pareti di taglio, pennacchi e altri elementi. Fornisce anche informazioni sulla massa del piano e sul centro di gravità. Questi dati possono essere trovati nella finestra Modello edificio (come mostrato nell'immagine 4). Inoltre, questi dati sono disponibili sia in forma grafica che tabellare (Figura 5). La dimensione della grafica del piano dell'edificio, nonché la dimensione del grafico e la trasparenza delle masse del piano dell'edificio possono essere regolate facilmente con l'aiuto dei dispositivi di scorrimento nell'immagine 5.
