Model budynku jest jednym ze specjalnych rozszerzeń w programie RFEM 6. Jest to przydatne narzędzie do modelowania, dzięki któremu można łatwo tworzyć kondygnacje budynków i manipulować nimi. Model budynku można aktywować na początku procesu modelowania i po jego zakończeniu.

Funkcje rozszerzenia Model budynku

  • Definiowanie historii i manipulowanie nimi
  • Uwzględnienie i wyświetlenie mas kondygnacji
  • Modyfikacja elementów konstrukcyjnych
  • Wykaz elementów konstrukcyjnych i ich modyfikacja
  • Automatyczne generowanie przekrojów wyników


Praca z rozszerzeniem modelu budynku

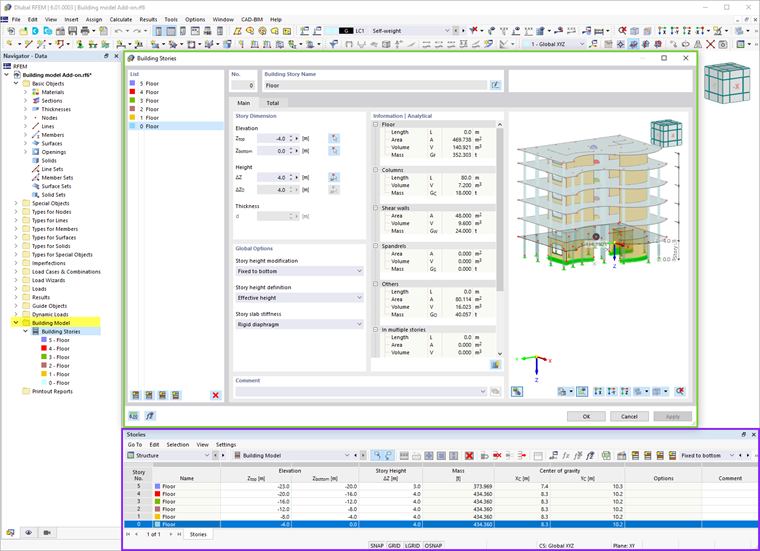

Kondygnacje budynku w programie RFEM 6 można definiować zarówno w oknie, jak i w tabeli pokazanych na rysunku 2. Możliwe jest tworzenie wyższych lub niższych kondygnacji budynku w stosunku do kondygnacji zdefiniowanej wstępnie, a także niezależne tworzenie najwyższej i/lub najniższej kondygnacji. Rzędna jest obliczana na podstawie wysokości kondygnacji. W rzeczywistości wysokość kondygnacji można zdefiniować jako efektywną lub w świetle. W przypadku wybrania tej drugiej opcji grubość kondygnacji musi zostać przypisana przez użytkownika, ponieważ wpływa ona na rozstaw krawędzi dolnej i górnej płyty. Płyta kondygnacji może być modelowana jako sztywna przepona, jeżeli ta opcja jest zaznaczona w Opcjach globalnych.

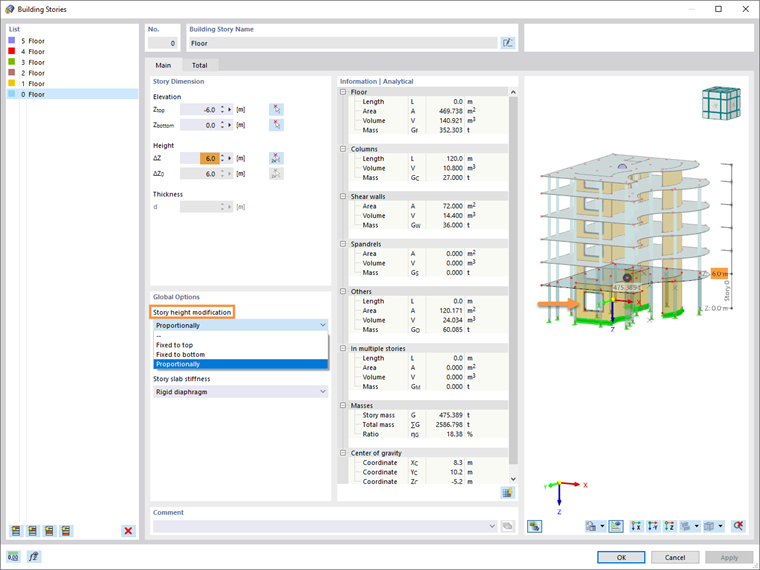

Rozszerzenie Model budynku to wygodne narzędzie nie tylko do definiowania, ale i modyfikowania kondygnacji budynku. Zmiany mogą być wprowadzane jako zamocowania w górnej części kondygnacji, zamocowania do dołu kondygnacji lub proporcjonalnie do góry i dołu kondygnacji. Na przykład, jeżeli w budynku znajduje się otwór okienny i preferowana jest ostatnia opcja, rzędna otworu pozostanie stała w stosunku do góry i dołu kondygnacji, pomimo zmiany wysokości. Pokazano to na rysunku 3.

Na końcu, rozszerzenie prezentuje szczegółowe informacje dla każdej kondygnacji, takie jak długość, pole, objętość i masa kondygnacji, słupów, ścian usztywniających, rozpórek i innych elementów. Zawiera również informacje o masie kondygnacji i środku ciężkości. Dane te można znaleźć w oknie Model budynku (jak pokazano na rysunku 4). Ponadto dane te są dostępne zarówno w postaci graficznej, jak i tabelarycznej (zdjęcie 5). Rozmiar grafiki kondygnacji budynku, a także rozmiar grafiki i przezroczystość brył budynku można łatwo dostosować za pomocą suwaków na rysunku 5.
