Comment travailler efficacement avec le module complémentaire Building Model dans RFEM 6

Article technique sur le calcul de structure et l'utilisation des logiciels Dlubal

  • Base de connaissance

Article technique

Building Model est l'un des modules complémentaires composant les solutions spéciales du logiciel RFEM 6. Il se défini comme un outil utile pour la modélisation, car il facilite la création et la manipulation des étages. Building Model peut être activé au début du processus de modélisation et par la suite.

Fonctionnalités du module complémentaire Building Model

  • Définition et manipulation des étages
  • Considération et affichage des volumes d'étages
  • Modification des éléments structuraux
  • Liste des éléments structuraux et de leur modification
  • Génération automatisée de résultats de barre


Travailler avec le module complémentaire Building Model

Les étages des bâtiments peuvent être définis dans RFEM 6 simultanément dans la fenêtre et dans le tableau de la Figure 2. Il est possible de créer des étages supérieurs ou inférieurs par rapport à celui défini à l'origine, ainsi que de créer les étages les plus hauts et les plus bas indépendamment les uns des autres. L'élévation est calculée en fonction de la hauteur de l'étage. De ce fait, la hauteur de l'étage peut être définie comme libre ou efficace. Si cette dernière option est sélectionnée, l'épaisseur de l'étage doit être définie par l'utilisateur car elle affecte la distance entre les bords des dalles inférieures et supérieures. La dalle de plancher peut être modélisée sous forme de diaphragme rigide si cette option est activée dans « Options globales ».

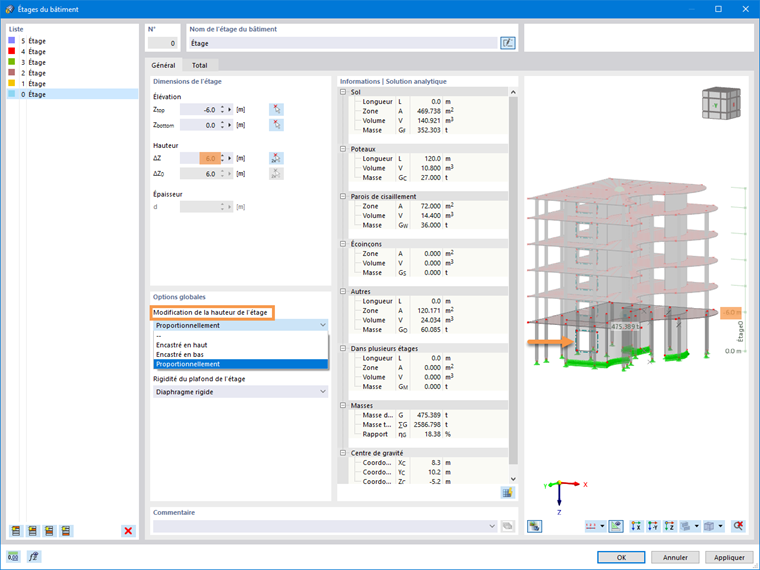

Le module complémentaire Building Model vous permet non seulement de définir des étages d'un bâtiment, mais également de les manipuler. Ces modifications peuvent être apportées de manière permanente en haut de l'étage, en bas de l'étage ou proportionnellement en haut et en bas de l'étage. Par exemple, si on observe une ouverture de fenêtre et que cette dernière option est préférable, la hauteur de l'ouverture restera fixe en haut et en bas de l'étage malgré la modification de la hauteur. Ce cas de figure est illustré sur la Figure 3.

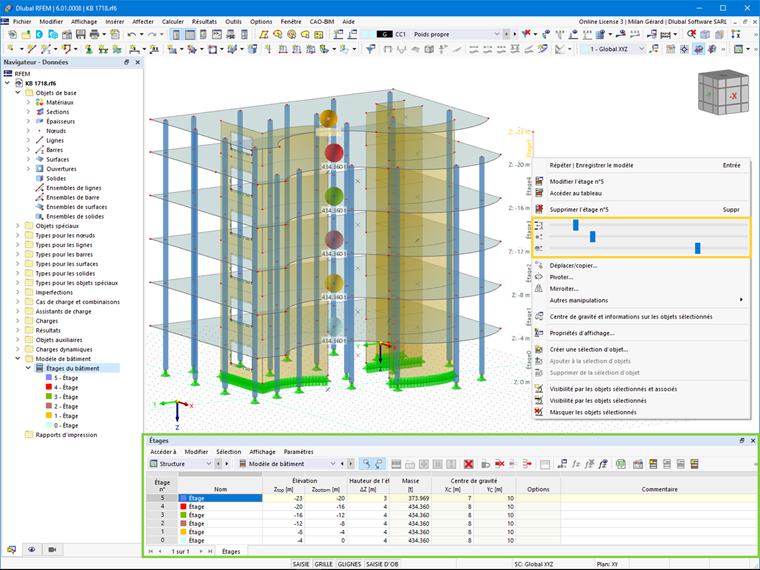

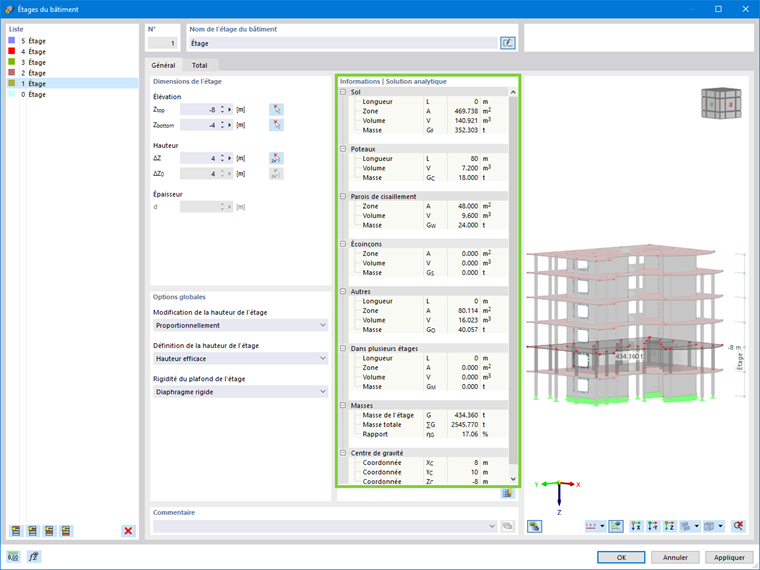

Enfin, ce module complémentaire présente des informations spécifiques pour chaque étage telles que la longueur, la surface, le volume et la masse du plancher, des poteaux, des murs de contreventement, des écoinçons et d'autres éléments. Vous aurez également accès à des informations sur la masse de l'étage et le centre de gravité. Ces données sont disponibles dans la fenêtre « Modèle de bâtiment » (voir la Figure 4). Ces données sont également accessibles graphiquement et sous forme de tableaux (Figure 5). La taille du graphique de l’étage ainsi que la taille du graphique et la transparence des volumes de l’étage peuvent être facilement ajustées à l’aide des curseurs comme indiqué sur la Figure 5.

Auteur

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing et support client

Mme Kirova est responsable de la création d'articles techniques et fournit un support technique aux clients de Dlubal.

Mots-clés

Modèle de bâtiment Modélisation
