Características del complemento del Modelo de edificio
- Definición y manipulación de plantas
- Consideración y visualización de masas de plantas
- Modificación de elementos estructurales
- Listado de elementos estructurales y su modificación
- Generación automatizada de secciones de resultados
El trabajo con el complemento Modelo de edificio

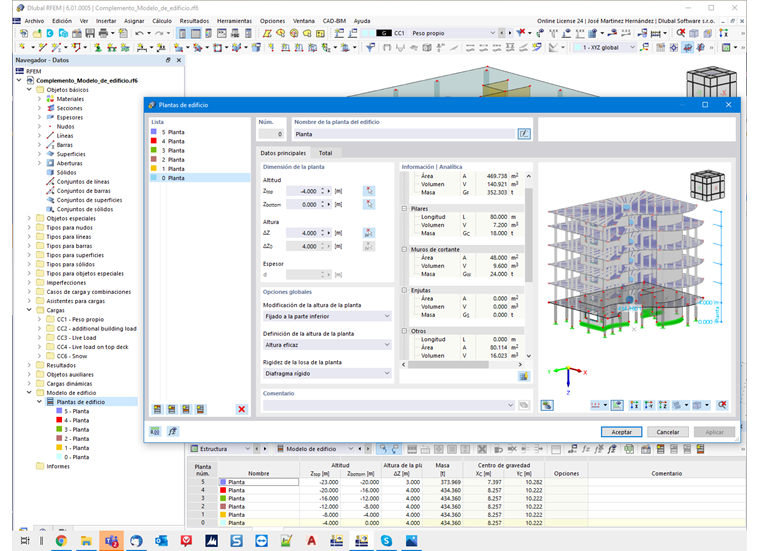

Las plantas de los de los edificios se pueden definir en RFEM tanto en la ventana como en la tabla que se muestra en la imagen 2. Es posible crear plantas superiores o inferiores del edificio con respecto a la planta definida inicialmente, así como crear el piso más alto y/o más bajo de forma independiente.
La elevación se calcula en función de la altura de la planta. De hecho, la altura de la planta se puede definir como "Altura eficaz" o "Borrar altura". Si se selecciona esta última, el usuario debe asignar el espesor del piso ya que afecta la distancia entre los bordes de las losas inferior y superior. La losa del piso se puede modelar como un diafragma rígido si se selecciona esta opción en Opciones globales.

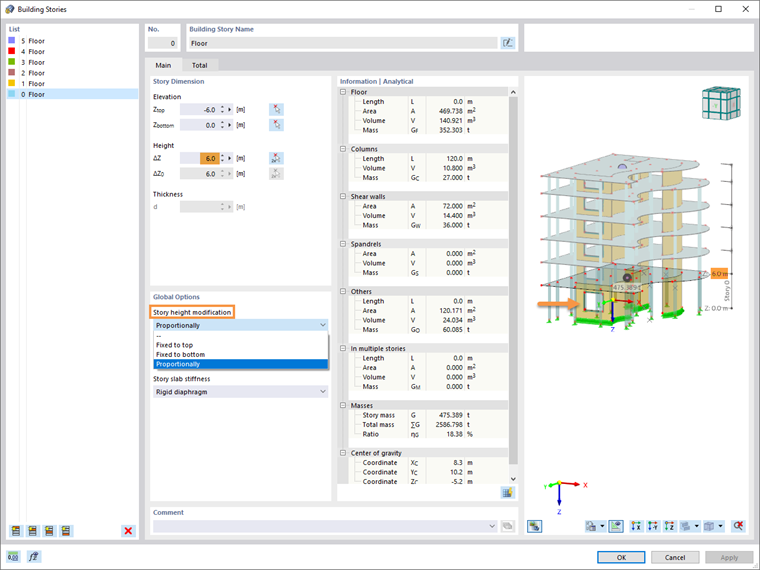

El complemento Modelo de edificio es una herramienta conveniente no solo para definir plantas de edificios, sino también para modificarlas. Las modificaciones se pueden introducir como fijadas en la parte superior de la planta, fijadas en la parte inferior o proporcionalmente tanto en la parte superior como en la inferior.
Por ejemplo, si hay una abertura de ventana y se prefiere la última opción, la elevación de la abertura permanecerá fijada con respecto a la parte superior e inferior de la planta a pesar de la modificación de la altura. Esto se muestra en la imagen 3.
En el complemento, se muestra información detallada como la longitud, área, volumen y masa del piso, pilares, muros de cortante, enjutas y otros elementos. También se incluye información sobre la masa de la planta y el centro de gravedad. Estos datos se pueden encontrar en la ventana del complemento Modelo de edificio (ver imagen 4).
Además, estos datos están disponibles tanto gráficamente como en tablas (imagen 5). El tamaño de los gráficos de las plantas, así como el tamaño del gráfico y la transparencia de las masas de las plantas se pueden ajustar fácilmente con los controles deslizantes en la imagen 5.
