Ativação de normas

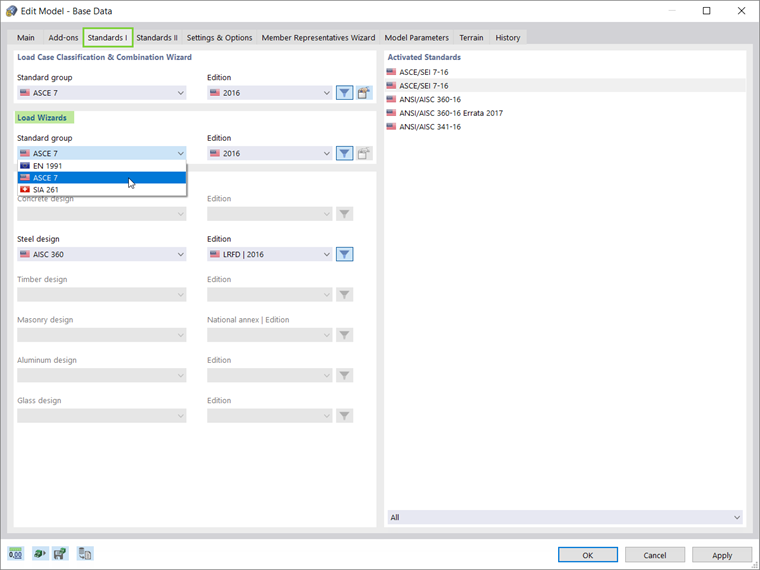

No RFEM 6, é possível aplicar cargas de neve aos modelos de acordo com diferentes normas. A norma preferida para os assistentes de cargas pode ser selecionada no separador Normas I dos dados gerais do modelo. Como mostra a Figura 1, a carga de neve pode ser gerada de acordo com os grupos de normas ASCE 7, EN 1991 ou SIA 261 e as suas versões/anexos nacionais associados.
Importação do local da construção para a determinação da carga de neve

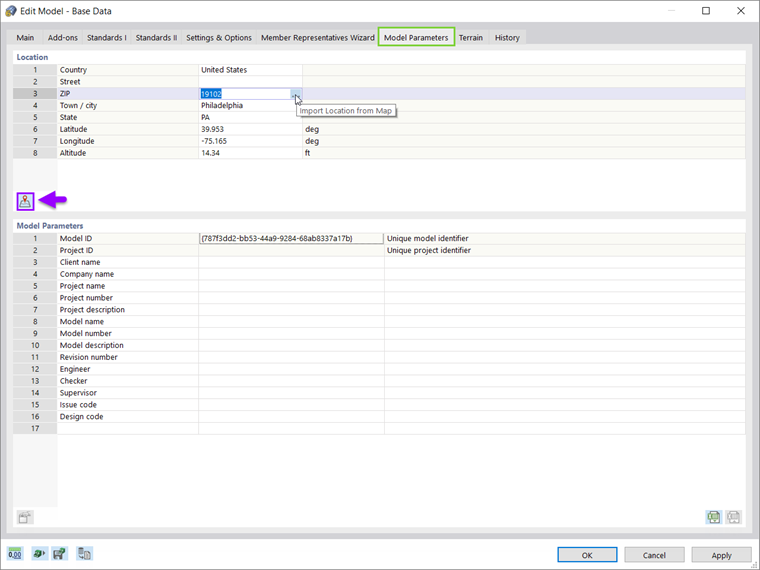

A base para o cálculo de uma carga de neve é o mapa de carga de neve onde se encontra a estrutura. Para determinar a zona de carga de neve, bem como o valor característico da carga de neve, é necessário definir a localização do modelo no separador Parâmetros do modelo dos dados gerais (Figura 2).

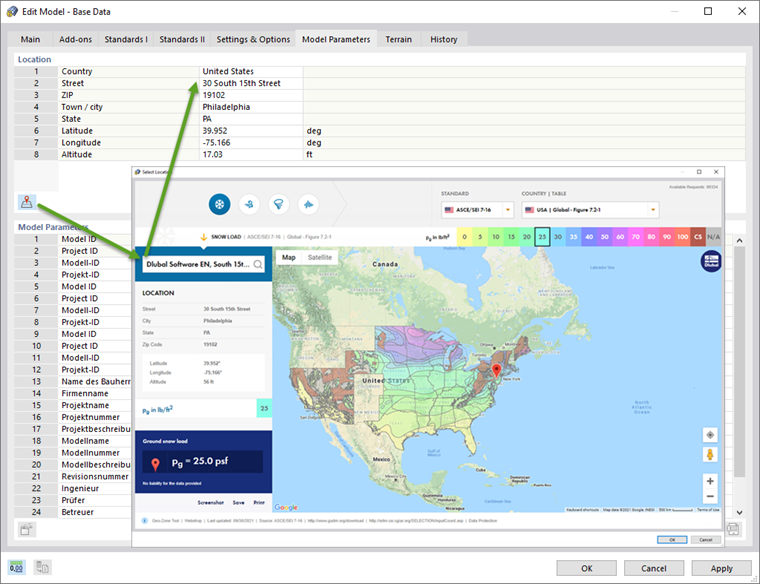

A localização do modelo também pode ser importada diretamente de um mapa digital, como apresentado na Figura 3. Assim, além dos dados do endereço (incluindo altitude), a zona de carga de neve é importada automaticamente e os dados relevantes são, por sua vez, utilizados pelo assistente de carga para simular os efeitos devido à carga de neve.
Assistentes de cargas – Cargas de neve

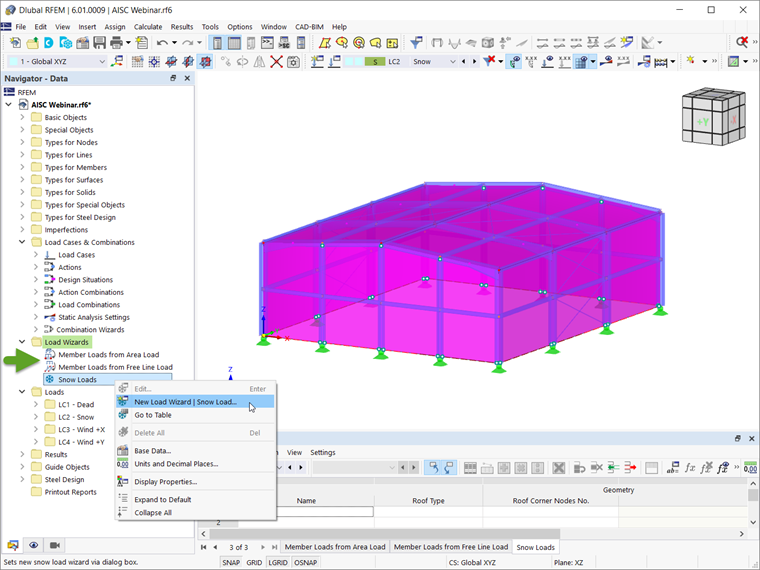

Os assistentes de carga no RFEM 6 facilitam a introdução de cargas de barra e superfície através da conversão de cargas de superfície em cargas de barra, bem como ao aplicar cargas de neve e vento a superfícies e barras. Estes podem ser expandidos no navegador Dados , conforme mostra a Figura 4.

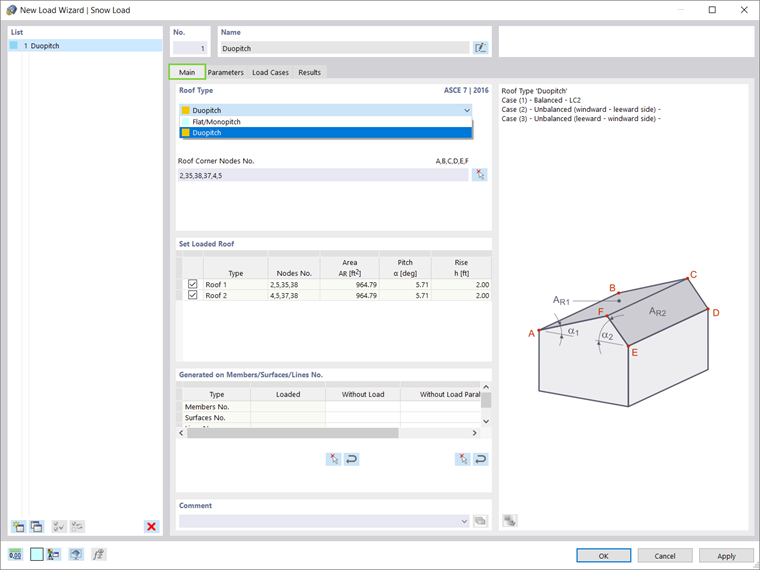

O assistente de cargas de neve ajuda na geração dos efeitos de carga de neve para coberturas de uma e duas águas de acordo com a norma selecionada. Assim que a geometria da cobertura é definida através da seleção dos nós de canto da cobertura, o programa lista automaticamente as superfícies, as barras e as linhas nas quais a carga foi gerada (Figura 5). Para coberturas de duas águas, também é possível definir o plano da cobertura carregada.
Os parâmetros relevantes para determinar os efeitos da carga de neve também estão listados no separador Parâmetros da janela Assistente de cargas (Figura 6). Opções tais como a consideração de excentricidades de barra e distribuição de secções também podem ser activadas neste separador. Se os parâmetros de localização do modelo não tiverem sido definidos previamente, tanto a localização como os parâmetros de carga podem ser importados do mapa de cargas de neve através do respetivo ícone.

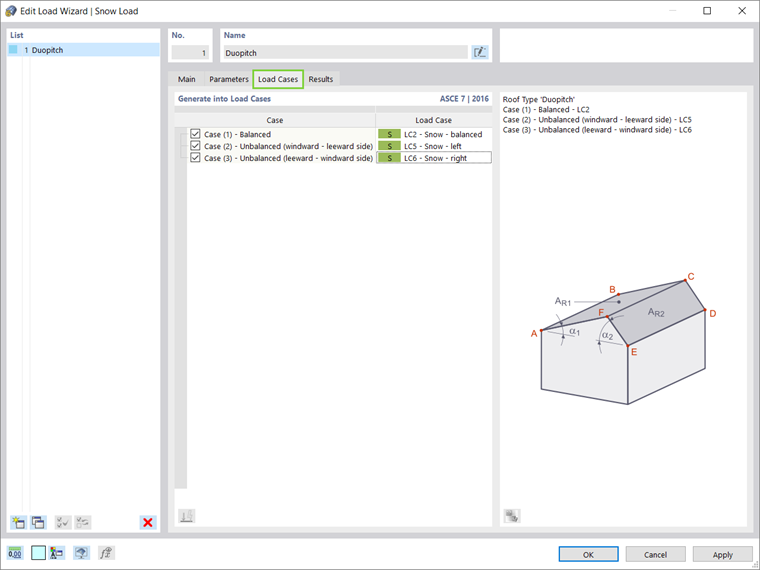

O separador Casos de carga na mesma janela permite a geração de cargas de neve em casos de carga existentes ou novos. Na Figura 7, a carga de neve é aplicada de acordo com a norma ASCE 7 e, portanto, o programa sugere três casos de carga por defeito: um para a carga de neve equilibrada (aplicada em ambos os planos de cobertura) e dois para o carregamento individual em cada plano de cobertura.

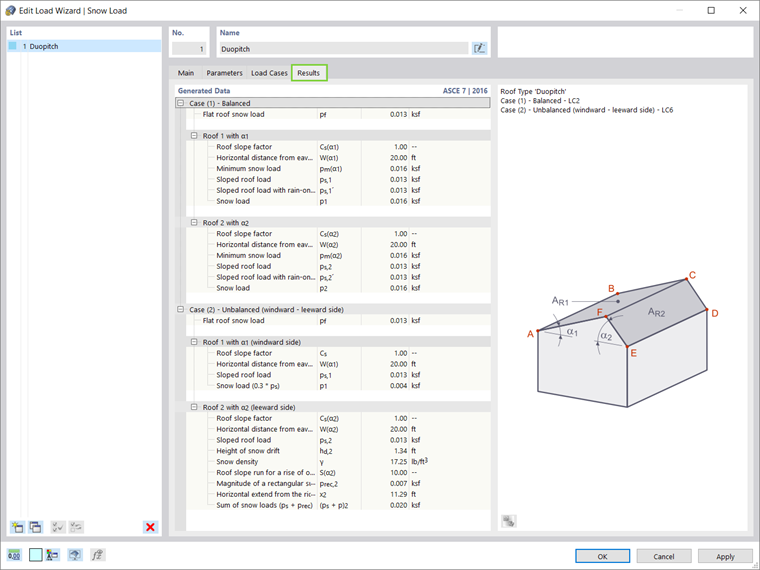

Por fim, os dados gerados são listados no separador Resultados da janela Assistente de cargas. Os dados estão disponíveis separadamente para cada caso de carga. Quando se trabalha com a norma ASCE 7, estes dados incluem a neve em cobertura plana, o fator de inclinação da cobertura e a carga de cobertura inclinada que define o valor final da carga de neve (Figura 8). No caso de uma carga de neve desequilibrada, o valor final da carga de neve no plano da cobertura a barlavento é de 30% da carga da cobertura inclinada. O valor da carga de neve no plano da cobertura de sotavento é calculado como a soma da carga da cobertura inclinada e da magnitude da sobrecarga retangular.

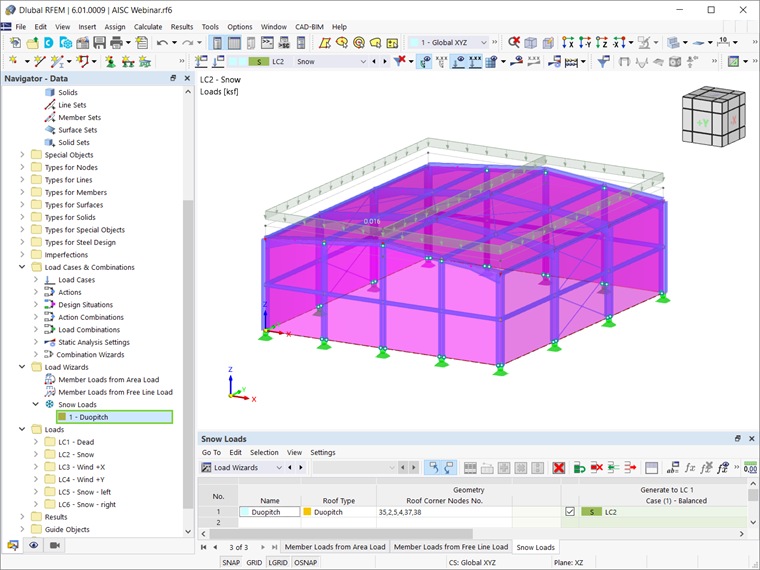

A carga de neve gerada pelo assistente de cargas de neve é apresentada na Figura 9.
Considerações finais
Os assistentes de cargas facilitam a introdução de cargas de barra e superfície permitindo converter cargas de superfície em cargas de barra assim como aplicar cargas de neve e vento de forma rápida e direta. Assim, a carga de neve pode ser aplicada a coberturas de uma e duas águas planas utilizando o assistente de cargas de neve, que pode ser consultado através do navegador de dados ou através de "Inserir → Assistentes de cargas → Carga de neve".
No RFEM 6, os assistentes de cargas estão ligados à ferramenta Geo-Zone Tool e, portanto, a localização do modelo, bem como os parâmetros de carga podem ser importados diretamente a partir de um mapa de cargas de neve digitalizado. Em seguida, apenas a geometria da cobertura necessita de ser definida no assistente de cargas, o que gerará automaticamente as cargas de neve com base na norma selecionada. O assistente de cargas também é capaz de gerar e colocar cargas de neve em casos de carga já existentes e pode fornecer os dados gerados necessários para determinar os efeitos das cargas de neve.
