Generování zatížení sněhem v programu RFEM 6 podle ASCE/SEI 7-16 a EN 1991-1-3

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

Účinky od zatížení sněhem jsou popsány v americké normě ASCE/SEI 7-16 a v Eurokódu 1, části 1 až 3. Generování zatížení sněhem v programu RFEM 6 podle ASCE/SEI 7-16 a EN 1991-1-3 Kromě toho tato nejnovější generace programu umožňuje zadat umístění stavby na digitální mapě a odtud automaticky importovat oblast zatížení sněhem. Tyto údaje následně slouží generátoru zatížení pro aplikaci účinků zatížení sněhem.

Výběr norem

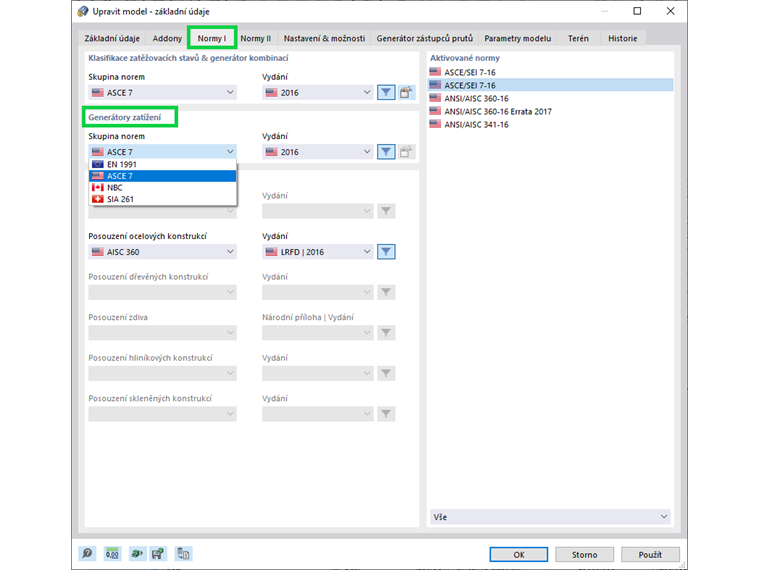

V programu RFEM 6 lze na model aplikovat zatížení sněhem podle různých norem. Požadovanou normu pro generátory zatížení je možné vybrat v záložce Normy IZákladních údajích modelu. Jak je vidět na obrázku 1, zatížení sněhem lze generovat podle skupin norem ASCE 7, EN 1991 nebo podle skupin norem SIA 261 a jejich příslušných vydání/národních příloh.

Import místa staveniště pro stanovení zatížení sněhem

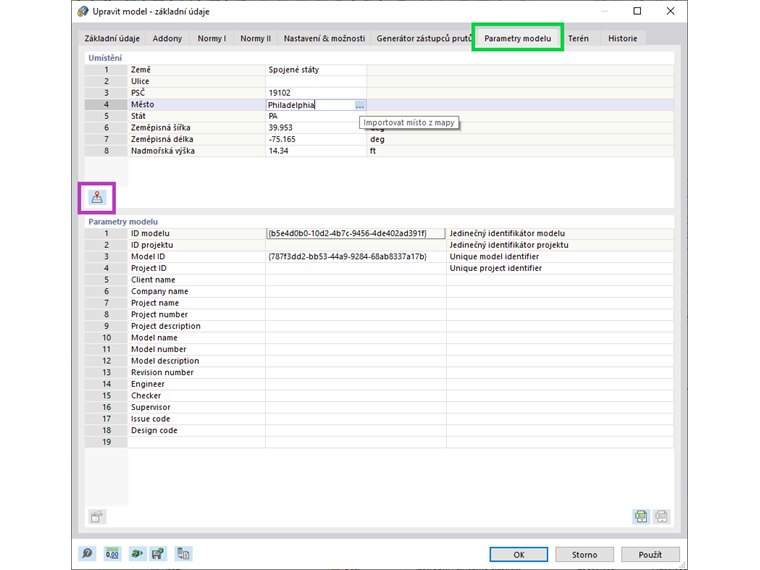

Základem pro výpočet zatížení sněhem je oblast zatížení sněhem, ve které se stavba nachází. Pro stanovení oblasti zatížení sněhem a charakteristických hodnot zatížení sněhem je třeba v Základních údajích v záložce Parametry modelu nastavit umístění modelu (obrázek 2).

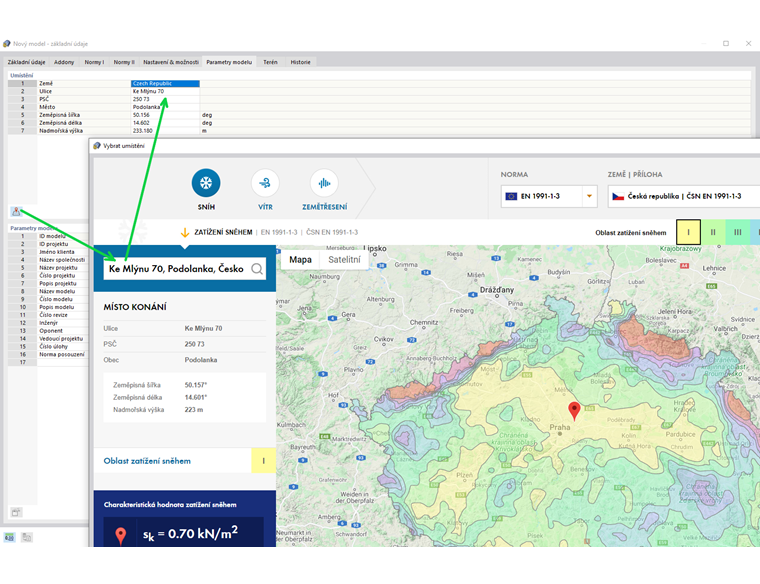

Umístění modelu lze také importovat přímo z digitální mapy, jak je znázorněno na obrázku 3. Tak se kromě údajů o adrese (včetně nadmořské výšky) automaticky načte oblast zatížení sněhem a příslušné údaje následně použije generátor zatížení pro generování zatížení sněhem.

Generátory zatížení - zatížení sněhem

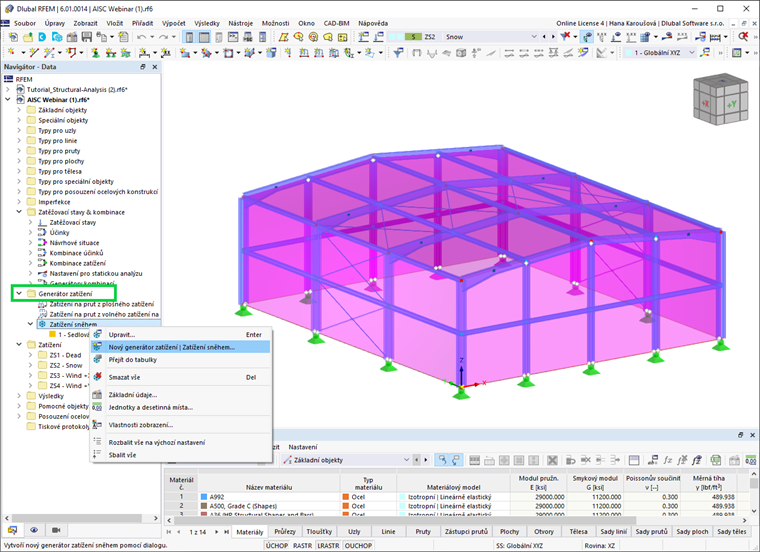

Generátory zatížení v programu RFEM 6 usnadňují zadávání zatížení na pruty a plochy tak, že převádějí plošná zatížení na zatížení na pruty nebo aplikují zatížení sněhem a větrem na plochy a pruty. V navigátoru Data je lze rozbalit, jak je znázorněno na obrázku 4.

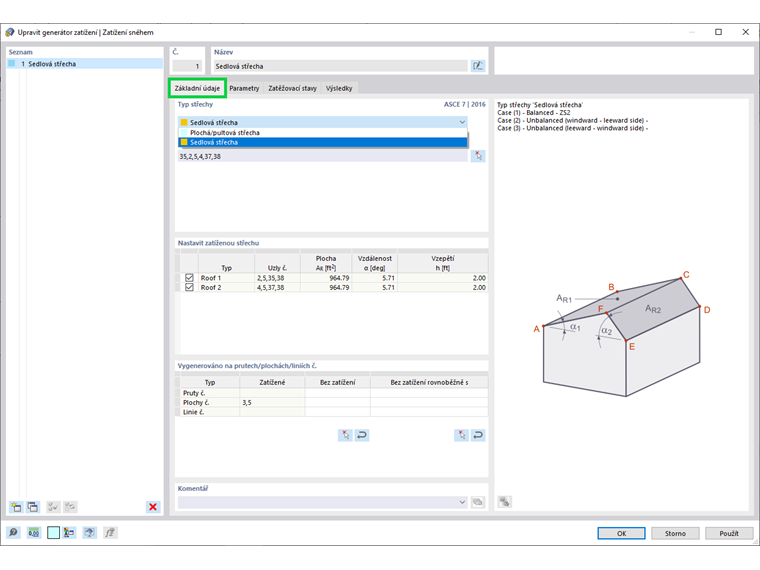

Generátor zatížení sněhem generuje zatížení sněhem podle zvolené normy na ploché/pultové a sedlové střechy. Jakmile je geometrie střechy definována výběrem rohových uzlů střechy, program automaticky zobrazí plochy, pruty a linie, na kterých bylo vygenerováno zatížení (obrázek 5). U sedlových střech je možné nastavit také zatíženou rovinu střechy.

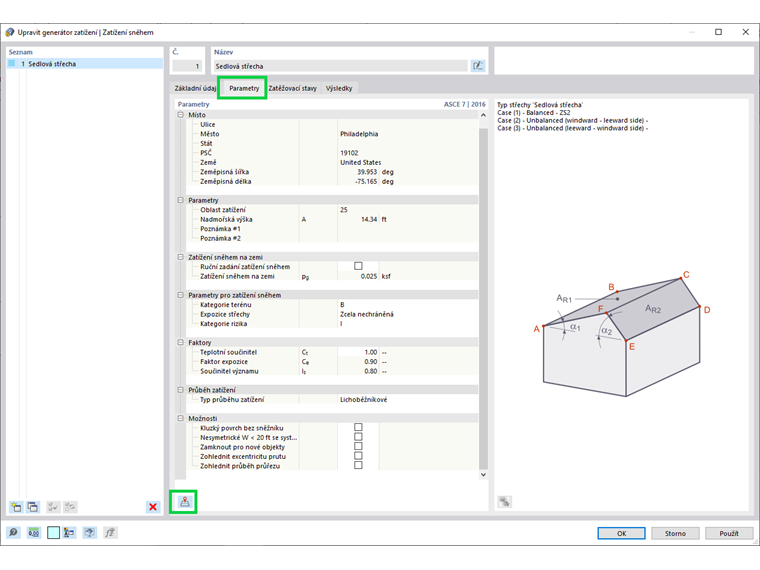

Příslušné parametry pro stanovení zatížení sněhem jsou k dispozici v záložce Parametry v okně generátoru zatížení (obrázek 6). Lze zde také aktivovat volby jako zohlednění excentricit prutů a průběhu průřezu. Pokud jsme v modelu konstrukce předem nedefinovali parametry místa, lze parametry místa a zatížení načíst z mapy zatížení sněhem pomocí příslušného tlačítka.

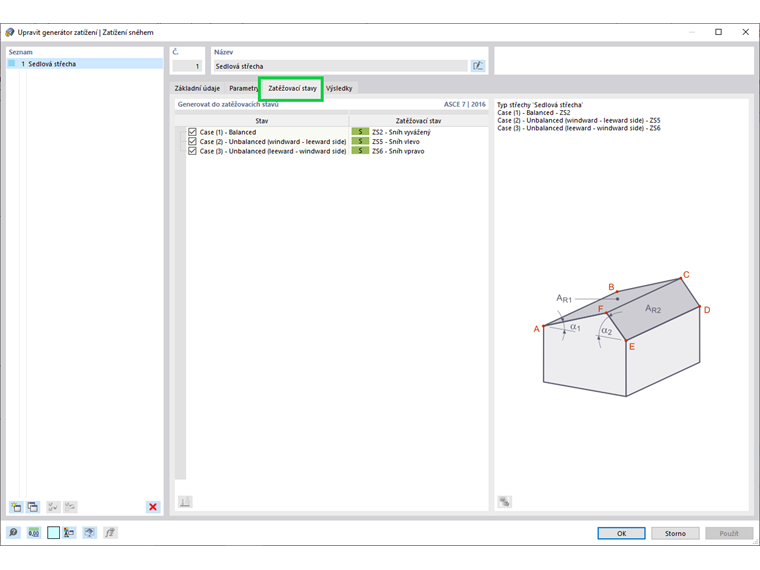

Záložka Zatěžovací stavy ve stejném dialogu umožňuje generovat zatížení sněhem do stávajících nebo nových zatěžovacích stavů. Na obrázku 7 je zatížení sněhem aplikováno podle normy ASCE 7, a proto program navrhne tři standardní zatěžovací stavy: jeden pro rovnoměrné zatížení sněhem (působící na obě roviny střechy) a po jednom pro jednotlivá zatížení v každé rovině střechy.

Nakonec se vygenerovaná data zobrazí v záložce Výsledky v okně Generátoru zatížení. Údaje jsou k dispozici zvlášť pro každý zatěžovací stav. Při práci s normou ASCE 7 tyto údaje zahrnují zatížení ploché střechy sněhem, součinitel sklonu střechy a zatížení šikmé střechy, které definuje konečnou hodnotu zatížení sněhem (obrázek 8). V případě nevyváženého zatížení sněhem činí konečná hodnota zatížení sněhem v návětrné rovině střechy 30 procent zatížení šikmé střechy. Hodnota zatížení sněhem na závětrné rovině střechy se stanoví jako součet zatížení šikmé střechy a velikosti obdélníkového zatížení povrchu.

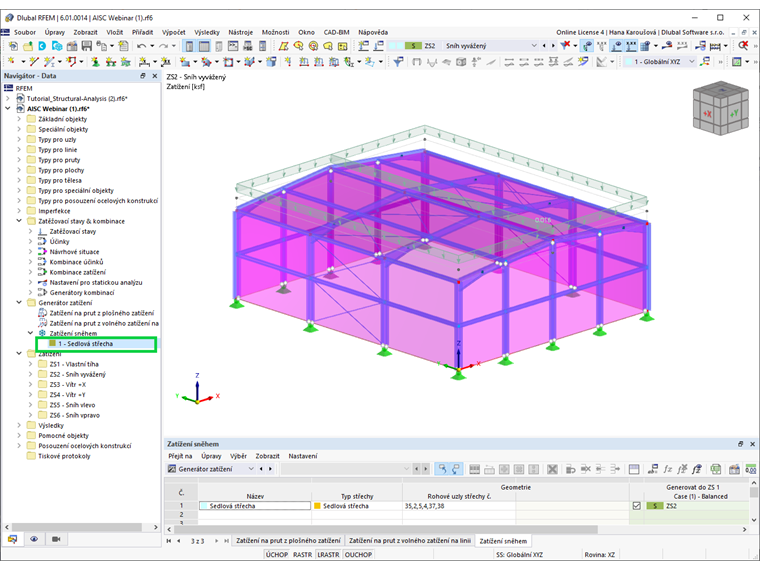

Zatížení sněhem generované generátorem zatížení sněhem je zobrazeno na obrázku 9.

Závěrečné poznámky

Generátory zatížení usnadňují zadávání zatížení na pruty a plochy tak, že umožňují převádět plošná zatížení na zatížení na pruty nebo aplikovat zatížení sněhem a větrem na plochy a pruty rychle a přímo. Zatížení sněhem lze tak aplikovat na ploché/pultové a sedlové střechy pomocí Generátoru zatížení sněhem, který je přístupný z navigátoru Data nebo pomocí funkce "Vložit → Generátory zatížení → Generátor zatížení sněhem". V programu RFEM 6 jsou generátory zatížení propojeny s nástrojem pro stanovení oblastí zatížení, a lze tak importovat místo modelu a parametry zatížení přímo z digitální mapy zatížení sněhem. Poté je třeba v Generátoru zatížení definovat pouze samotnou geometrii střechy, což následně automaticky vygeneruje zatížení sněhem na základě vybrané normy. Generátor zatížení také umožňuje generovat zatížení sněhem do již existujících zatěžovacích stavů a poskytnout potřebná data pro stanovení účinků zatížení sněhem.

Autor

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing a péče o zákazníky

Ing. Kirova je ve společnosti Dlubal zodpovědná za tvorbu odborných článků a poskytuje technickou podporu zákazníkům.

Klíčová slova

Zatížení sněhem Sedlová střecha Pultová střecha Plochá střecha
