Воздействия снеговой нагрузки описаны в американской норме ASCE/SEI 7-16 и в Еврокоде 1, часть 1 - 3. Эти нормы включены в новую программу RFEM 6 и в мастер снеговых нагрузок, который значительно упрощает их применение. Кроме того, последнее поколение программы позволяет указать размещение строительной площадки на цифровой карте, что позволяет автоматически импортировать зону снеговой нагрузки. Эти данные, в свою очередь, применяются мастером нагрузок для моделирования эффектов снеговой нагрузки.
Активация норм

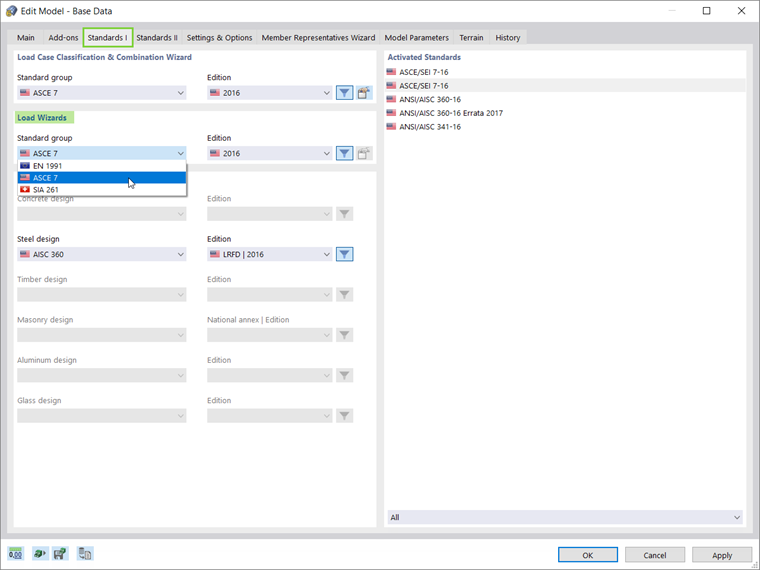

В программе RFEM 6 снеговые нагрузки можно применить к модели в соответствии с различными нормами. Нужную норму для мастеров нагрузок можно выбрать во вкладке Нормы I в Основных данных модели. Как показано на рисунке 1, снеговую нагрузку можно генерировать по группе норм ASCE 7, EN 1991 или SIA 261 и их соответствующим редакциям/национальным приложениям.
-
Активация нормативов для мастеров нагрузок
-
Определение местоположения модели
-
Автоматическое переключение на строительную площадку для определения нагрузки
-
Мастера нагрузок - снеговые нагрузки в RFEM 6
-
Мастер снеговой нагрузки
-
Параметры для определения снеговой нагрузки
-
Создание снеговой нагрузки в загружениях
-
Сгенерированные данные с точки зрения снеговой нагрузки
-
Снеговая нагрузка, созданная мастером нагрузок
Импорт строительной площадки для определения снеговой нагрузки

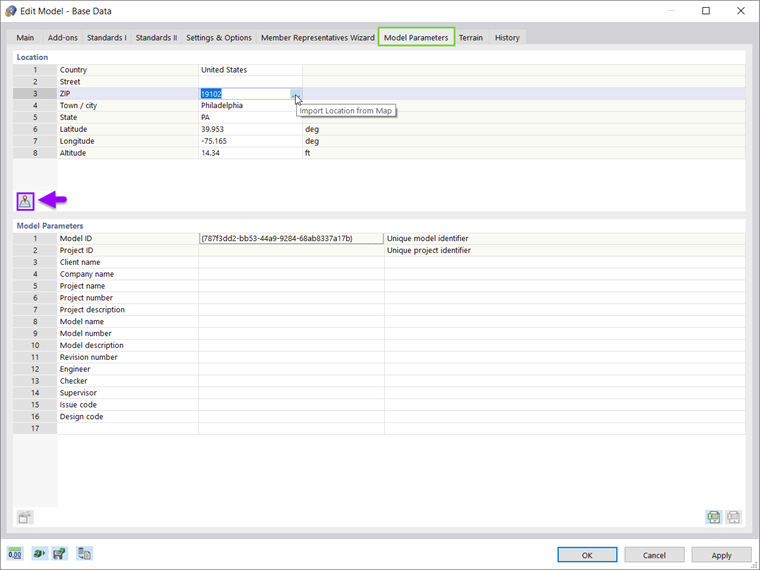

Основой для расчета снеговой нагрузки является зона снеговой нагрузки, в которой находится сооружение. Для определения зоны снеговой нагрузки, а также характерного значения снеговой нагрузки, необходимо задать местоположение модели во вкладке Параметры модели в разделе Основные данные (рисунок 2).

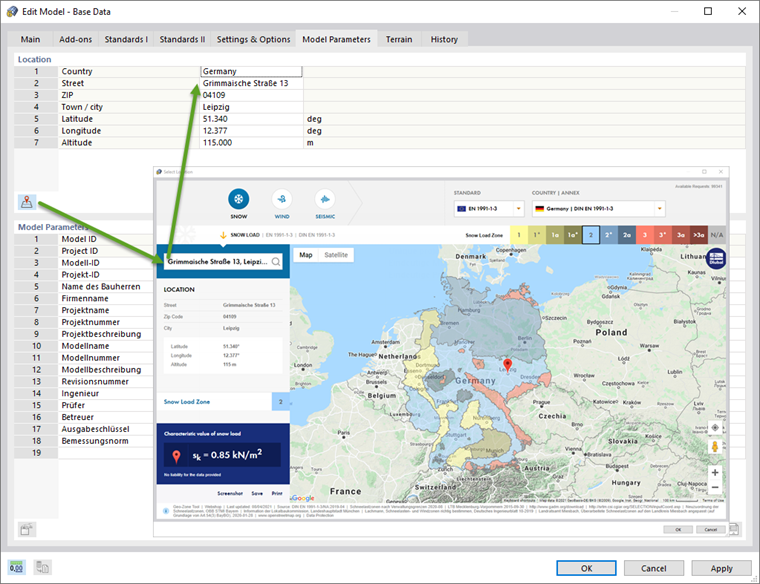

Местоположение модели также можно импортировать прямо с цифровой карты, как показано на рисунке 3. В данном случае, кроме адресных данных (включая высотную отметку), автоматически импортируется зона снеговой нагрузки, а соответствующие данные, в свою очередь, применяются мастером нагрузок для моделирования воздействий снеговой нагрузки.
Мастер нагрузки - снеговые нагрузки

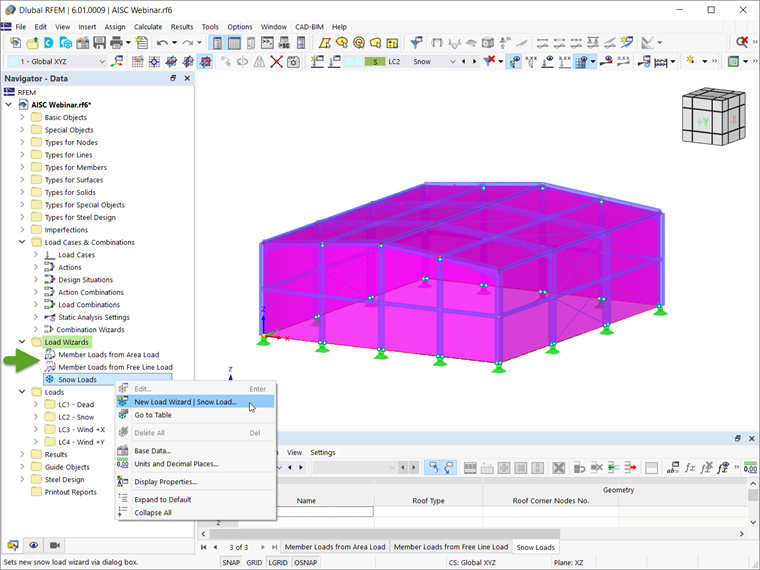

Мастера нагрузок в RFEM 6 упрощают ввод нагрузок на стержни и поверхности за счет преобразования поверхностных нагрузок в нагрузки на стержни, а также применения снеговых и ветровых нагрузок к поверхностям и стержням. Их можно развернуть в навигаторе данных, как показано на рисунке 4.

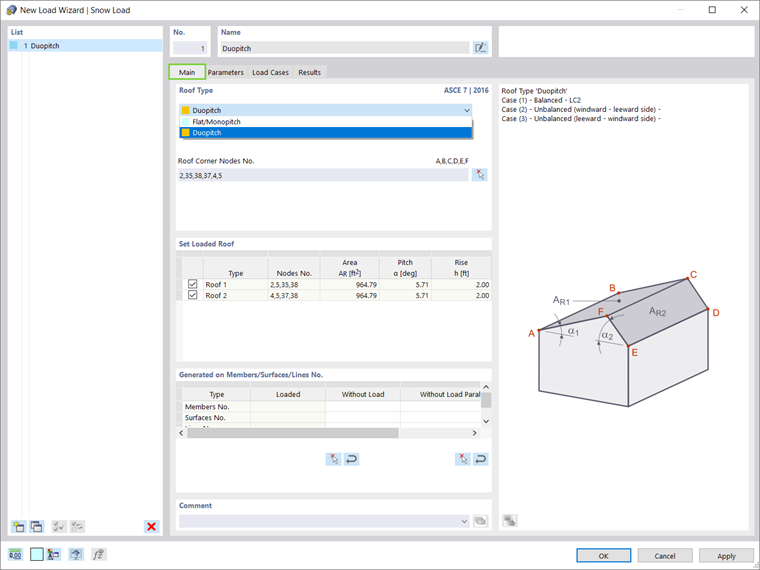

Мастер снеговой нагрузки помогает генерировать воздействия снеговой нагрузки на плоские/односкатные и двухскатные кровли по выбранной норме. После того, как будет задана геометрия кровли с помощью выбора угловых узлов, программа автоматически отобразит поверхности, стержни и линии, для которых была генерирована нагрузка (рисунок 5). У двускатной кровли можно также задать нагруженную плоскость кровли.

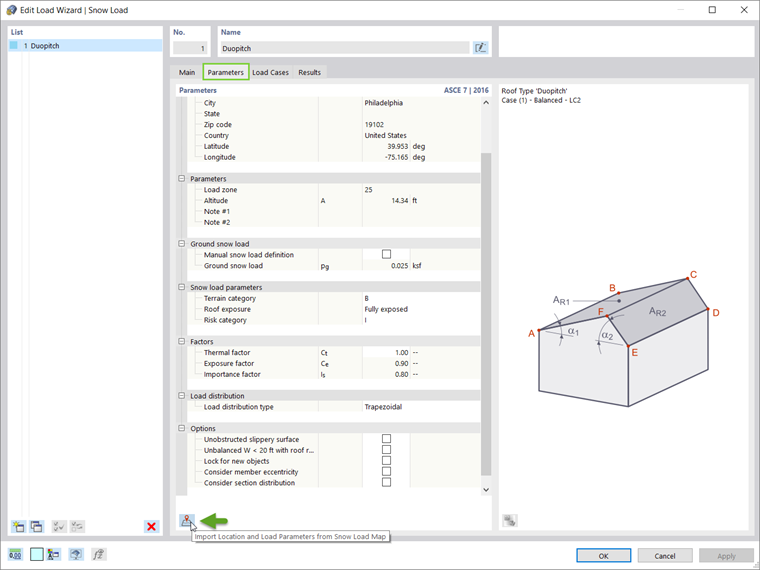

Соответствующие параметры для определения эффектов снеговой нагрузки также указаны во вкладке Параметры в окне мастера нагрузок (рисунок 6). В данной вкладке также можно активировать такие функции, как учет эксцентриситетов стержня и распределения сечений. Если параметры местоположения модели не были заданы заранее, то параметры положения и нагрузки можно импортировать из карты снеговой нагрузки с помощью соответствующего значка.

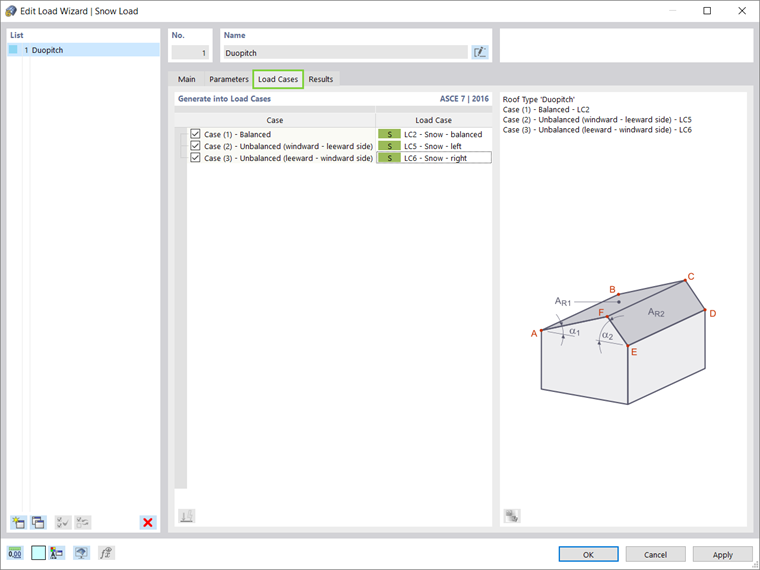

Вкладка Загружения того же окна позволяет создать снеговые нагрузки в существующих или новых загружениях. На рисунке 7 снеговая нагрузка применена по норме ASCE 7, поэтому программа предлагает три загружения по умолчанию: одно для равномерной снеговой нагрузки (действующей на обе плоскости кровли) и два для отдельной нагрузки на каждую плоскость кровли.

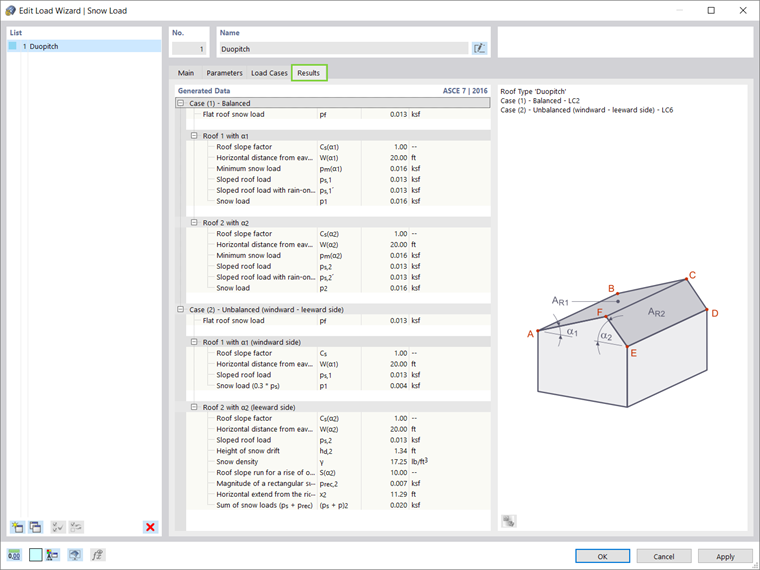

Наконец, генерированные данные будут отображены во вкладке Результаты в окне Мастера нагрузки. Данные можно отобразить отдельно для каждого загружения. При работе с нормой ASCE 7 эти данные включают в себя снеговую нагрузку на плоскую кровлю, коэффициент уклона кровли и нагрузку на наклонную кровлю, которая определяет окончательное значение снеговой нагрузки (рисунок 8). В случае неравномерной снеговой нагрузки, конечное значение снеговой нагрузки на наветренную плоскость кровли составляет 30% от нагрузки на наклонную кровлю. Значение снеговой нагрузки на подветренную плоскость кровли рассчитывается как сумма нагрузки на наклонную кровлю и величины прямоугольной добавочной нагрузки.

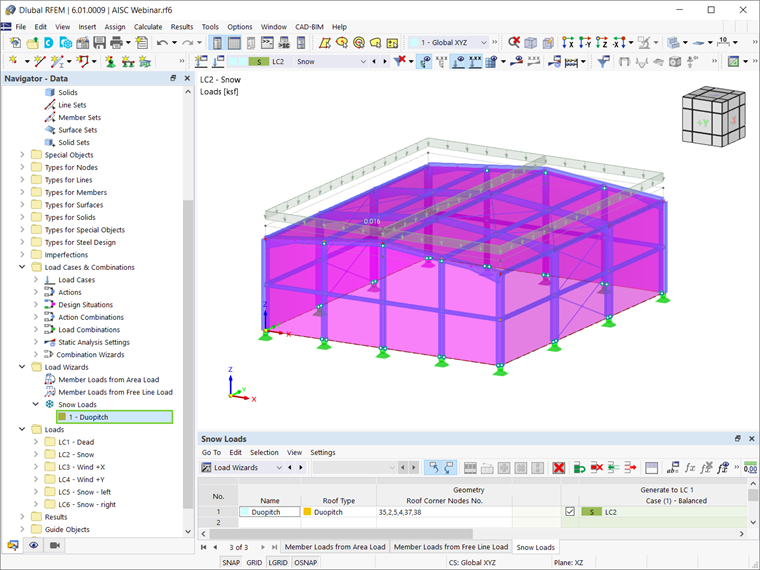

Снеговая нагрузка, генерированная мастером снеговой нагрузки, показана на рисунке 9.
Заключительные замечания
Мастера нагрузок упрощают ввод нагрузок на стержни и поверхности, предоставляя возможность легко и быстро преобразовать нагрузки на поверхность в нагрузки на стержни, а также применить снеговые и ветровые нагрузки. Таким образом, снеговая нагрузка может быть применена к плоской/односкатной и двухскатной кровле с помощью Мастера снеговой нагрузки, доступ к которому возможен через навигатор данных или с помощью функции «Вставить → Мастера нагрузок → Снеговая нагрузка». В RFEM 6 мастера нагрузок соединены с инструментом "Geo-Zone-Tool", и поэтому местоположение модели и параметры нагрузки можно импортировать напрямую из цифровой карты снеговых нагрузок. После этого в мастере нагрузок достаточно задать геометрию кровли и снеговые нагрузки генерируются автоматически по выбранной норме. Кроме того, мастер нагрузок может создавать и помещать снеговые нагрузки в уже существующие загружения и предоставить генерированные данные, необходимые для определения эффектов снеговой нагрузки.
