按照 ASCE/SEI 7-16 和 EN 1991-1-3 在 RFEM 6 中生成雪荷载

美国规范 ASCE/SEI 7-16 和欧洲规范 1 第 1 部分到第 3 部分对雪荷载的影响进行了说明。 这些标准在新的 RFEM 6 程序和雪荷载向导中得到了应用,该向导用于简化雪荷载的应用。 此外,最新的软件还可以在数字地图上显示施工地点,并自动导入雪荷载分区。 荷载向导使用这些数据来模拟雪荷载的影响。

激活标准

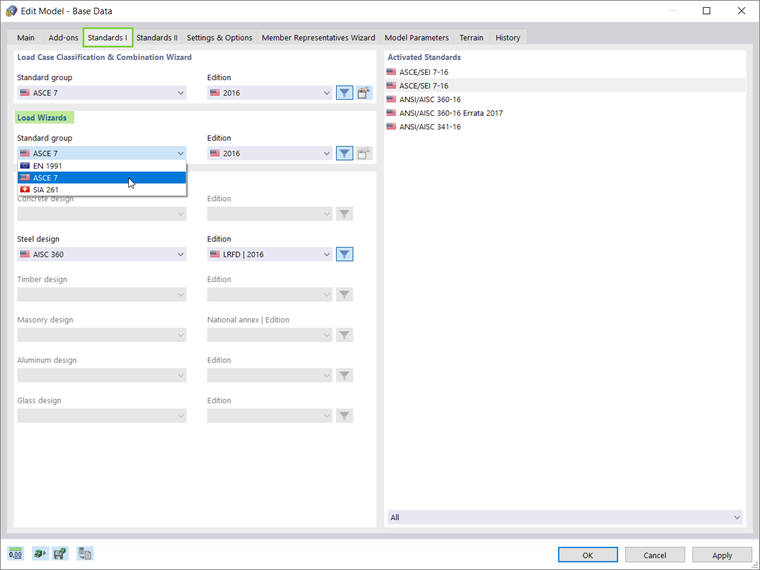

在 RFEM 6 中可以根据不同的标准对模型施加雪荷载。 荷载向导的首选标准可以在模型基础数据标准 I选项卡中选择。 如图 1 所示,雪荷载可以根据 ASCE 7、EN 1991 或 SIA 261 标准组及其相关版本/国家附录生成。

导入建筑工地以计算雪荷载

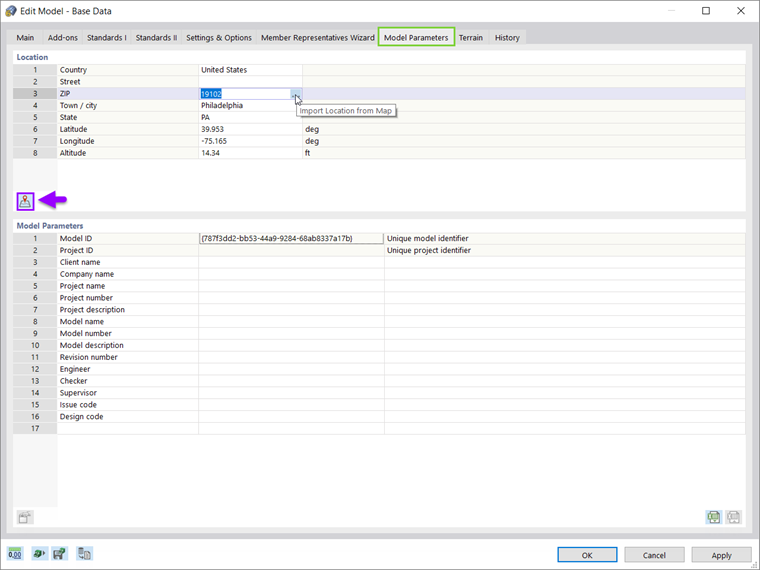

计算雪荷载的依据是建筑物所在的雪荷载区域。 为了确定雪荷载区域以及雪荷载的特征值,有必要在基础数据模型参数选项卡中设置模型的位置(图2)。

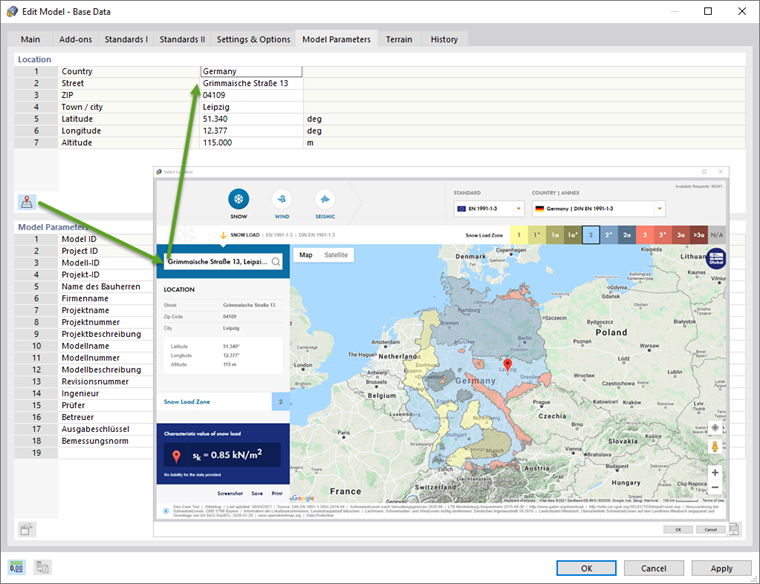

模型的位置也可以直接从数字地图导入,如图3所示。 因此,除了地址数据(包括高度)外,还会自动导入雪荷载分区,然后在荷载向导中使用相关数据来模拟雪荷载的影响。

荷载向导 - 雪荷载

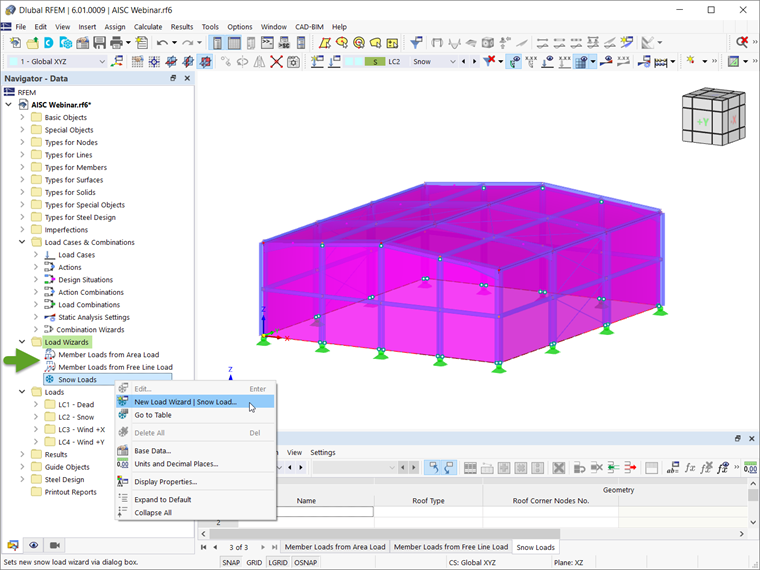

RFEM 6 中的荷载向导通过将面荷载转换为杆件荷载以及将风雪荷载施加到面和杆件上,简化了杆件和面荷载的输入。 如图 4 所示,它们可以在数据导航器中展开。

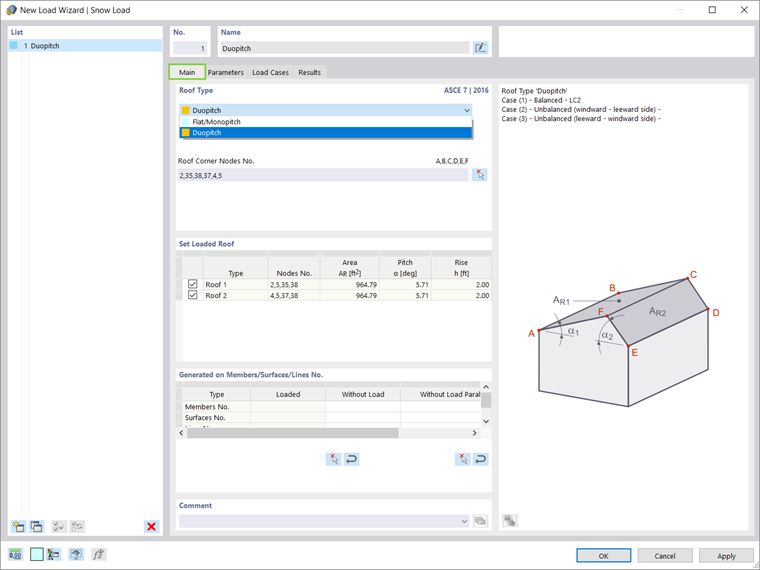

雪荷载向导可以帮助您根据所选标准生成平/单坡和双坡屋面的雪荷载效应。 通过选择屋顶拐角节点定义屋顶几何形状后,程序会自动列出产生荷载的面、杆件和线(图5)。 对于双坡屋面,也可以设置加载的屋面平面。

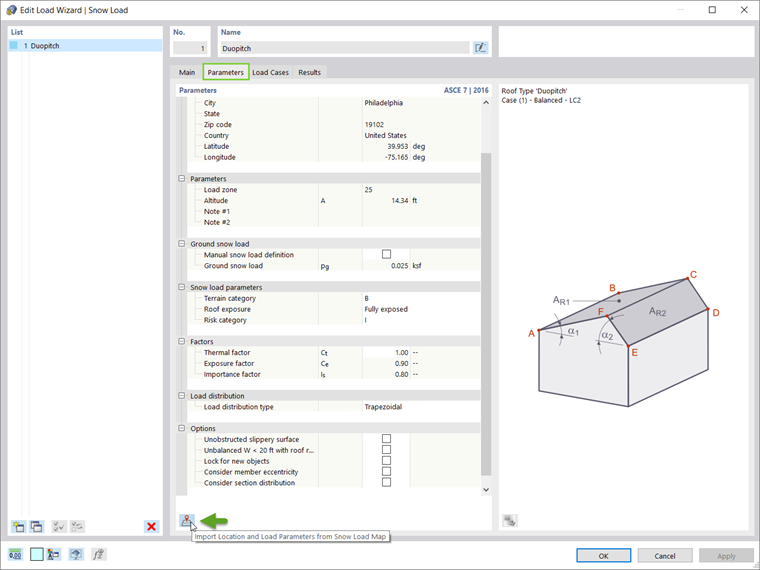

在荷载向导窗口的参数选项卡中还列出了确定雪荷载效应的相关参数(图 6)。 考虑杆件偏心和截面分布等选项也可以在该选项卡中激活。 如果模型的位置参数没有预先定义,则可以通过相关图标从雪荷载图中导入位置参数和荷载参数。

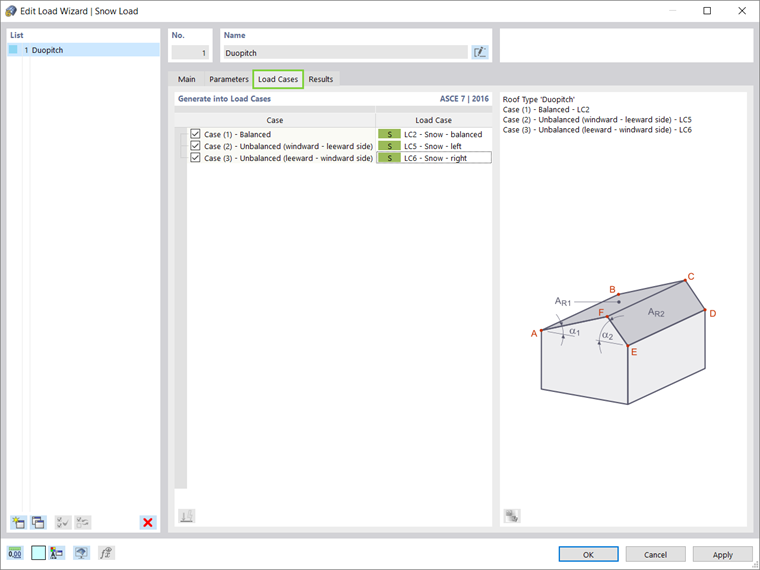

在同一窗口的荷载工况选项卡中,可以将雪荷载生成到现有或新的荷载工况中。 在图 7 中,雪荷载按照 ASCE 7 标准施加,因此程序建议使用三种默认荷载工况: 一个用于平衡雪荷载(施加在两个屋面平面上),另一个用于每个屋面平面上的单独荷载。

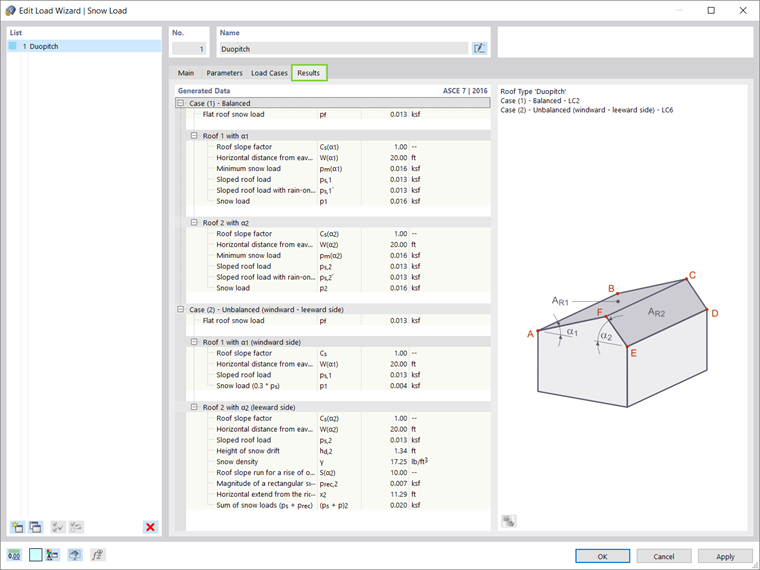

最后,生成的数据会在荷载向导窗口的结果选项卡中列出。 每种荷载工况的数据都是单独提供的。 当使用 ASCE 7 标准时,这些数据包括平屋顶积雪、屋面坡度系数和确定雪荷载最终值的斜屋面荷载(图 8)。 在不平衡雪荷载的情况下,迎风面的最终雪荷载值是斜屋面荷载的 30%。 背风屋面的雪荷载值是由斜屋面荷载和矩形附加荷载之和计算得出的。

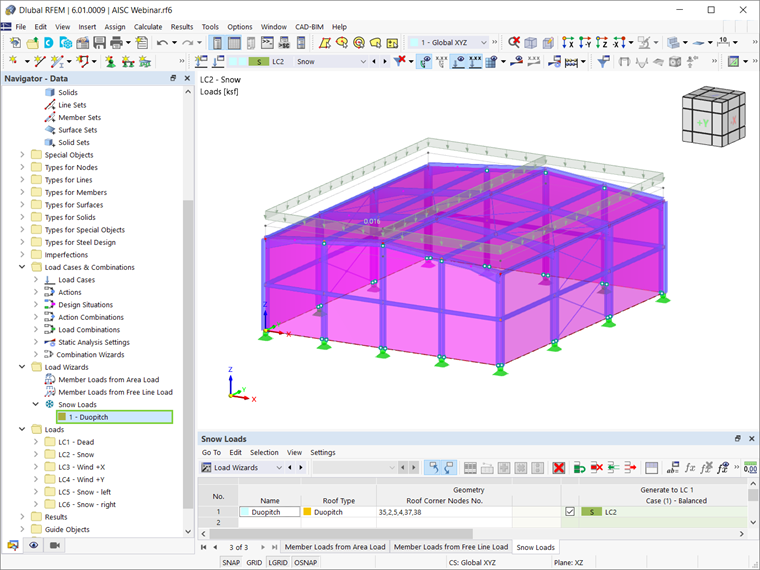

雪荷载向导生成的雪荷载如图 9 所示。

最后说明

荷载向导通过提供将面荷载转换为杆件荷载以及施加雪荷载和风荷载的选项,方便输入杆件和面荷载。 雪荷载可以通过数据导航器中的“雪荷载向导”或“插入 → 荷载向导 → 雪荷载”添加到平屋面/单坡屋面和双坡屋面。

在 RFEM 6 中,荷载向导与 Geo-Zone 工具相连接,因此可以直接从数字化雪荷载图中导入模型的位置和荷载参数。 然后,只需在荷载向导中定义屋顶本身的几何形状,该向导将根据所选标准自动生成雪荷载。 荷载向导还可以生成雪荷载并将其放置到现有的荷载工况中,并且可以提供确定雪荷载效应所需的数据。
