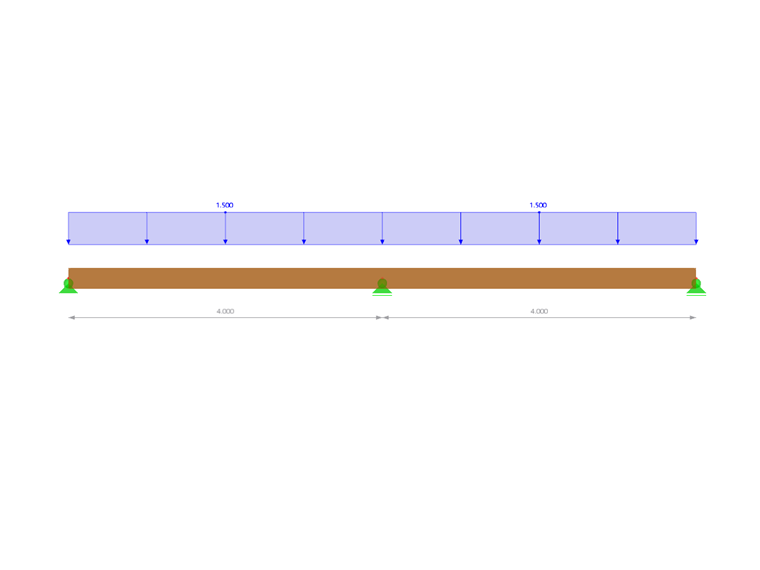

No RFEM 6, a resistência ao corte das barras é considerada automaticamente pelo programa. No entanto, esta consideração leva a resultados diferentes dos que podem ser obtidos com um cálculo manual. Para demostrar isso, bem como para ilustrar como desativar a rigidez ao corte para um cálculo de uma secção, será fornecido um exemplo prático. O modelo em questão é uma viga de madeira com dois vãos de 4 m cada, carregados com 1,5 kN/m, como apresentado na Figura 1.

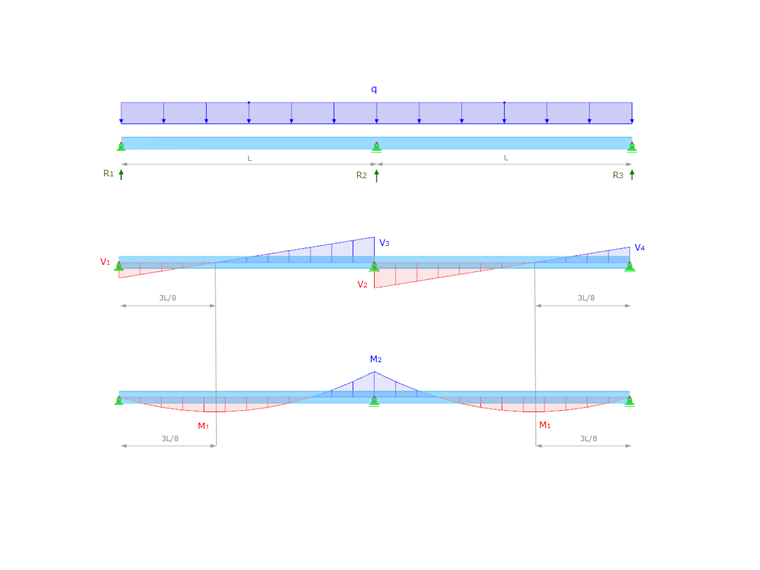

Em primeiro lugar, pode-se realizar o cálculo manual das forças internas e dos deslocamentos para a viga contínua de interesse. Para este efeito, os dados disponíveis podem ser introduzidos em equações de dimensionamento e flecha bem conhecidas para uma viga contínua com dois vãos iguais e uma carga uniformemente distribuída. A distribuição das forças internas é apresentada na Figura 2 e os resultados obtidos são os seguintes:

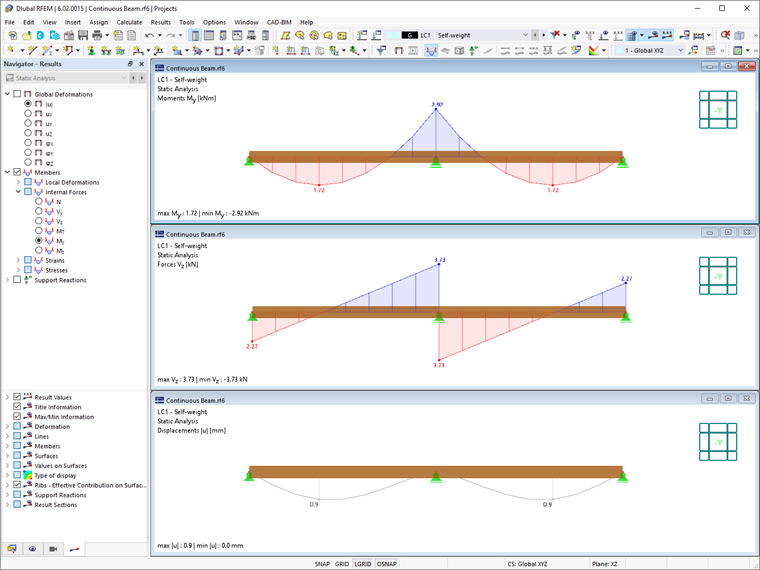

Em seguida, pode realizar o mesmo cálculo no RFEM 6 e observar os resultados obtidos como apresentado na Figura 3. Como já mencionado, a diferença em relação aos resultados do cálculo manual deve-se à consideração automática da rigidez ao corte e do aumento da deformação.
No entanto, se está interessado em obter resultados para os quais a rigidez ao corte não é considerada, isso também é possível no RFEM 6, uma vez que existe a possibilidade de controlar a consideração da resistência ao corte separadamente para cada secção. Para isso, deve abrir a caixa de diálogo "Editar secção" associada, como apresentado na Figura 4. A influência do corte depende das áreas das secções Ay e AZ (Figura 4).

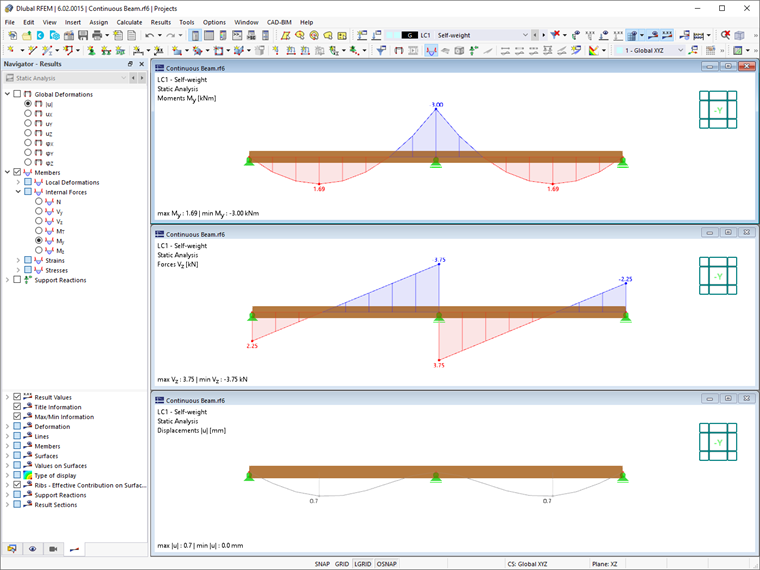

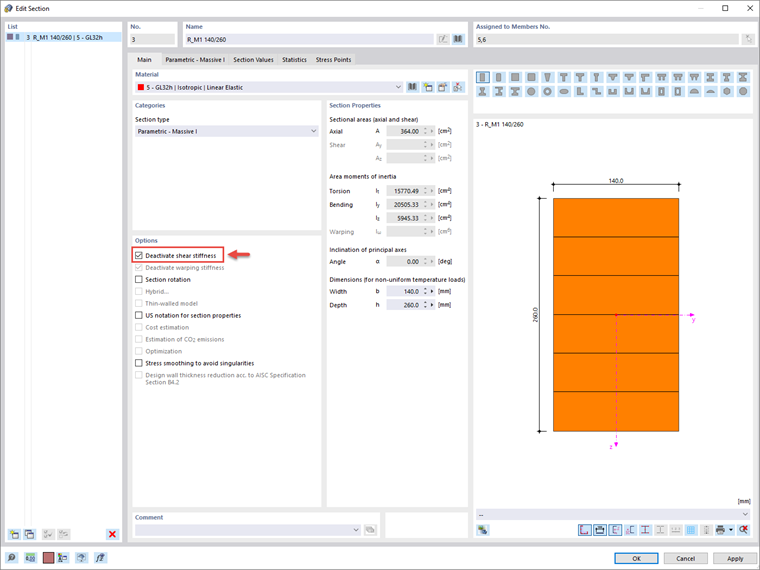

Estas propriedades da secção podem ser apresentadas em tabelas ou entradas de secções e ajustadas, se necessário. Além disso, a rigidez ao corte pode ser desativada (Figura 5) e assim, não ser considerada no cálculo da secção. Neste caso, os resultados obtidos no RFEM 6 (Figura 6) serão idênticos aos calculados manualmente.
