Considerazione della rigidezza a taglio per il calcolo di sezioni trasversali in RFEM 6

Articolo tecnico sul tema Analisi strutturale con Dlubal Software

  • Knowledge Base

Articolo tecnico

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Considerare la rigidezza a taglio porta ad un aumento degli spostamenti generalizzati dovuti alle forze di taglio. Anche se la deformazione a taglio è quasi irrilevante per le sezioni trasversali laminate e saldate, le consigliamo vivamente di considerarla per l'analisi degli spostamenti generalizzati di sezioni trasversali solide e di legno.

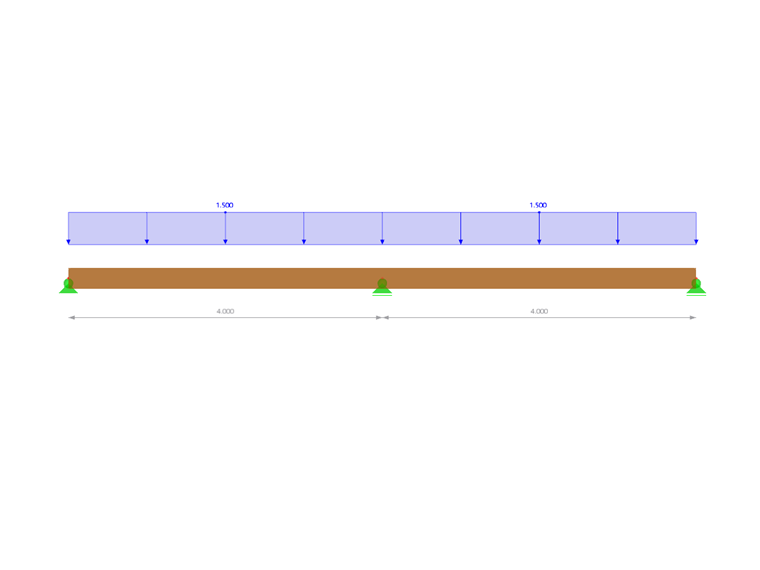

In RFEM 6, le rigidezze a taglio delle aste sono considerate automaticamente dal programma. Tuttavia, questa considerazione porta a risultati diversi da quelli che potresti ottenere con un calcolo manuale. Per mostrarlo, oltre a illustrare come disattivare la rigidezza a taglio per il calcolo di sezioni trasversali, sarà fornito un esempio pratico. Il modello di interesse è una trave in legno con due campate di 4 m ciascuna, caricata con 1,5 kN/m, come mostrato nell'immagine 1.

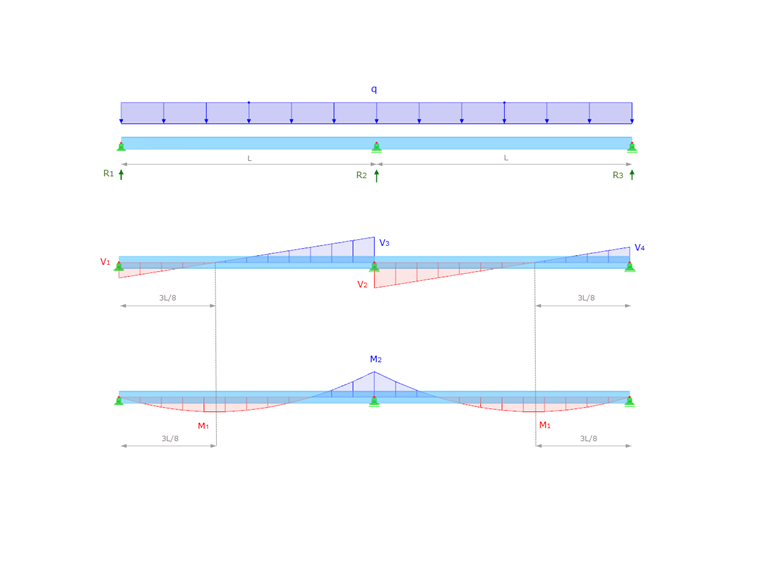

Primo, possiamo eseguire il calcolo manuale delle forze interne e degli spostamenti per la trave continua di interesse. A tale scopo, i dati disponibili possono essere inseriti in note equazioni di verifica e di inflessione per una trave continua con due campate uguali e un carico uniformemente distribuito. La distribuzione delle forze interne è mostrata nell'immagine 2, ed i risultati ottenuti sono i seguenti:

Forza di taglio V1 e V4

3qL8=3*1.5*48=2.25 kN

Forza di taglio V2 e V3

5qL8=5*1.5*48=3.75 kN

Momento flettente M1

9qL2128=9*1.5*42128=1.6875 kNm

Momento flettente M2

qL28=1.5*428=3 kNm

Inflessione massima Δmax

Δmax=qL4185EI=1,5*44185*2911.76=0.0007m

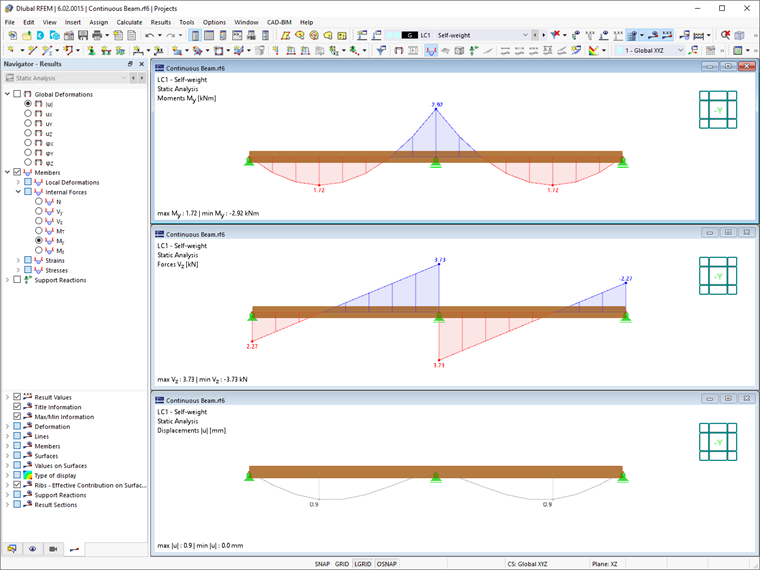

Successivamente, puoi eseguire lo stesso calcolo in RFEM 6 e guardare i risultati ottenuti come mostrato nell'immagine 3. Come già accennato, la differenza rispetto ai risultati del calcolo manuale è dovuta alla considerazione automatica della rigidezza a taglio e all'incremento degli spostamenti generalizzati.

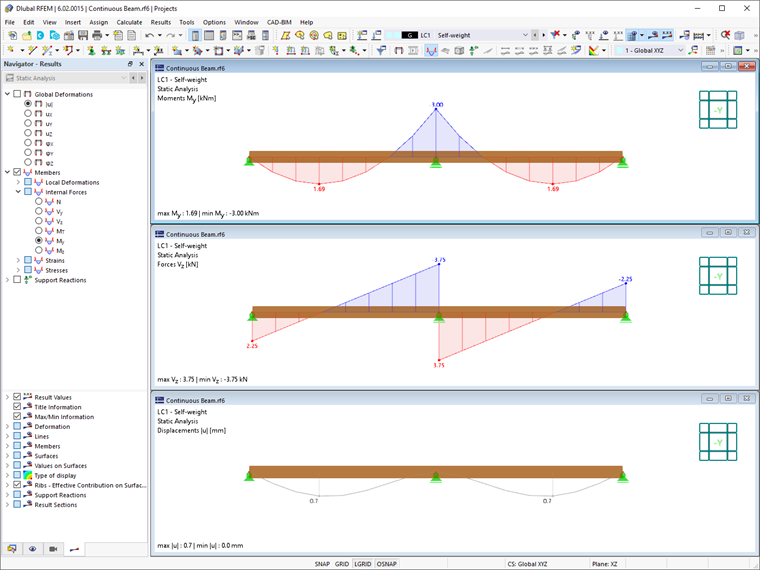

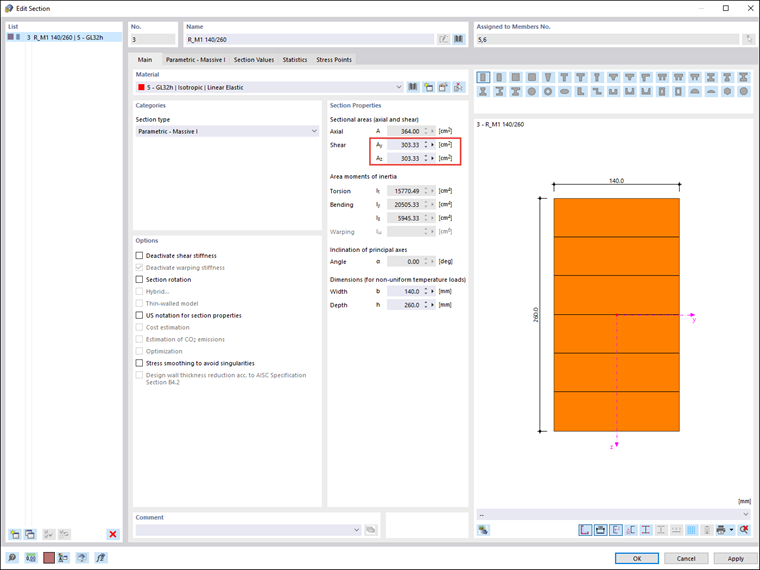

Tuttavia, se si è interessati ad ottenere risultati per i quali la rigidezza a taglio non è considerata, questo è possibile anche in RFEM 6 poiché si ha la possibilità di controllare la considerazione delle rigidezze a taglio separatamente per ogni sezione trasversale. Per fare ciò, dovresti aprire la finestra di dialogo "Modifica sezione trasversale" associata, come mostrato nell'immagine 4. L'influenza del taglio dipende dalle aree delle sezioni trasversali Ay e Az (fig. 4). Le proprietà della sezione trasversale possono essere visualizzate in tabelle o voci di sezioni trasversali e modificate se necessario. Inoltre, la rigidezza a taglio può essere disattivata (fig. 5) e quindi non considerata nel calcolo della sezione trasversale. In questo caso, i risultati ottenuti in RFEM 6 (Image 6) saranno identici a quelli calcolati manualmente.

Autore

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing e assistenza clienti

La Sig.ra Kirova è responsabile della creazione di articoli tecnici e fornisce supporto tecnico ai clienti Dlubal.

Parole chiave

Rigidezza a taglio aste Calcolo della sezione trasversale
