Учет жесткости на сдвиг приводит к увеличению деформаций из-за сил сдвига. Хотя деформация сдвига практически не имеет значения для прокатных и сварных сечений, мы настоятельно рекомендуем учитывать ее при расчете деформаций твердых и деревянных сечений.

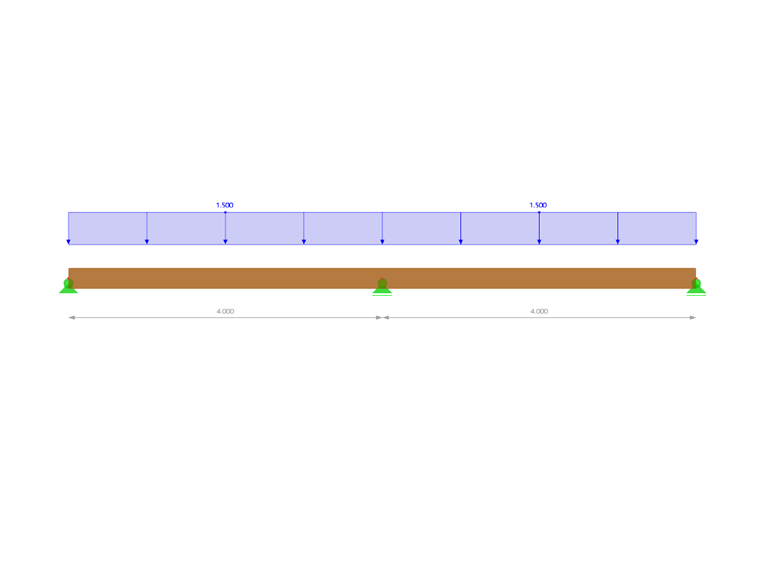

В RFEM 6 жесткость стержней на сдвиг автоматически учитывается программой. Однако это соображение приводит к другим результатам, чем те, которые вы можете получить с помощью ручного расчета. Чтобы показать это, а также проиллюстрировать, как деактивировать жесткость на сдвиг для расчета сечения, будет предоставлен практический пример. Интересующая нас модель представляет собой деревянную балку с двумя пролетами по 4 м каждый, нагруженную 1,5 кН/м, как показано на рисунке 1.

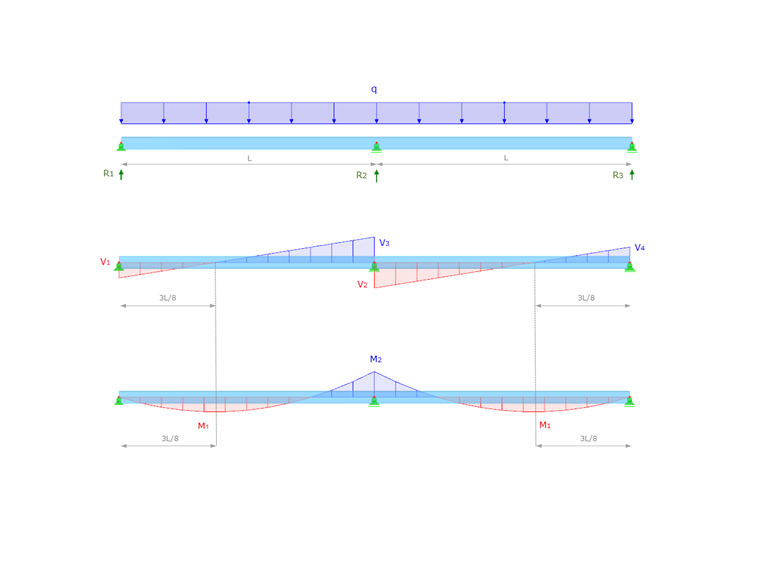

Во-первых, мы можем выполнить ручной расчет внутренних сил и смещений для интересующей неразрезной балки. Для этого имеющиеся данные могут быть введены в хорошо известные уравнения расчета балки и прогиба для неразрезной балки с двумя равными пролетами и равномерно распределенной нагрузкой. Распределение внутренних сил показано на рисунке 2, и полученные результаты следующие:

Сила сдвига V1 и V4

3qL8=3*1.5*48=2.25 kN

Сила сдвига V2 и V3

5qL8=5*1.5*48=3.75 kN

Изгибающий момент M1

9qL2128=9*1.5*42128=1.6875 kNm

Изгибающий момент M2

qL28=1.5*428=3 kNm

Максимальный прогиб Δmax

Δmax=qL4185EI=1,5*44185*2911.76=0.0007m

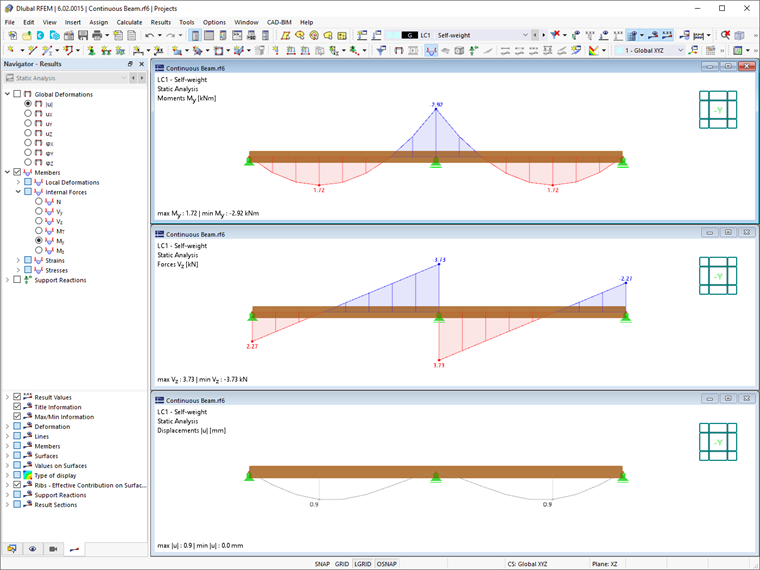

Затем вы можете выполнить тот же расчет в RFEM 6 и посмотреть на полученные результаты, как показано на рисунке 3. Как уже упоминалось, разница в результатах ручного расчета объясняется автоматическим учетом жесткости на сдвиг и повышенной деформации.

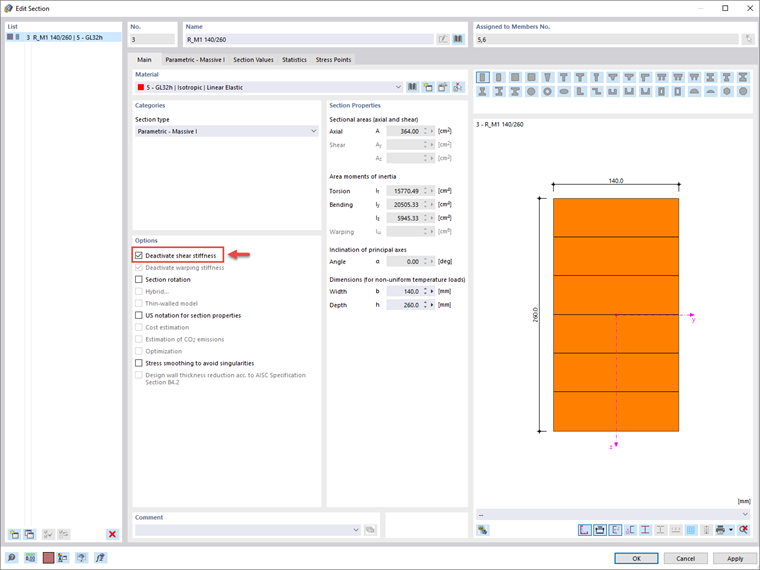

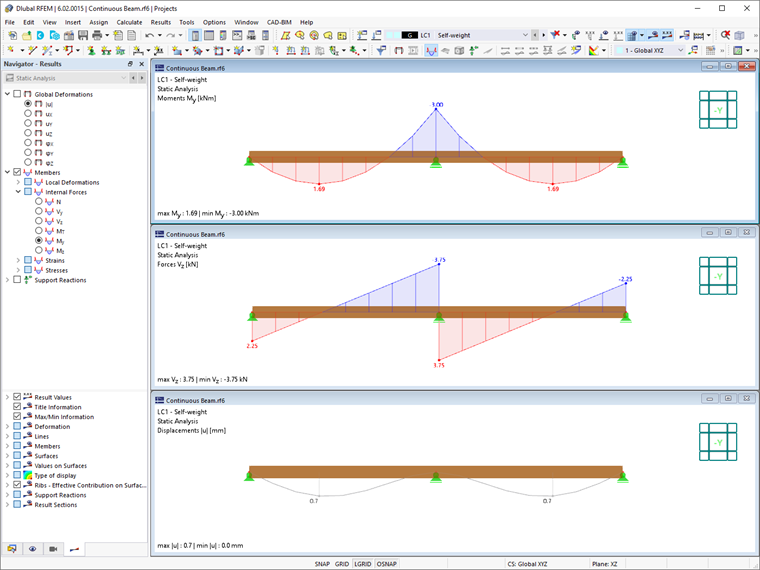

Однако, если вы заинтересованы в получении результатов, для которых не учитывается жесткость на сдвиг, это также возможно в RFEM 6, поскольку у вас есть возможность управлять учетом жесткости на сдвиг отдельно для каждого сечения. Для этого необходимо открыть соответствующее диалоговое окно «Изменить сечение», как показано на рисунке 4. Влияние сдвига зависит от площадей сечения A и A (Изображение 4). Данные характеристики можно легко отобразить и при необходимости скорректировать как в таблицах, так и в отдельных записях сечений. Кроме того, жесткость на сдвиг может быть деактивирована (Изображение 5) и, следовательно, не учитываться при расчете сечения. В этом случае результаты, полученные в программе RFEM 6 (Изображение 6), будут идентичны рассчитанным вручную.
