Uwzględnianie sztywności na ścinanie przy obliczaniu przekroju w RFEM 6

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Uwzględnienie sztywności na ścinanie prowadzi do wzrostu odkształceń od sił tnących. Chociaż odkształcenie ścinania jest prawie nieistotne dla przekrojów walcowanych i spawanych, zdecydowanie zalecamy uwzględnienie go w analizie deformacji przekrojów litych i drewnianych.

W programie RFEM 6 sztywności prętów na ścinanie są automatycznie uwzględniane przez program. Uwzględnienie tego prowadzi jednak do innych wyników niż te, które można uzyskać w przypadku obliczeń ręcznych. Aby to pokazać, a także zilustrować, jak wyłączyć sztywność na ścinanie dla obliczeń przekroju, zostanie przedstawiony praktyczny przykład. Interesującym modelem jest belka drewniana o dwóch przęsłach po 4 m, obciążona siłą 1,5 kN/m, jak pokazano na rysunku 1.

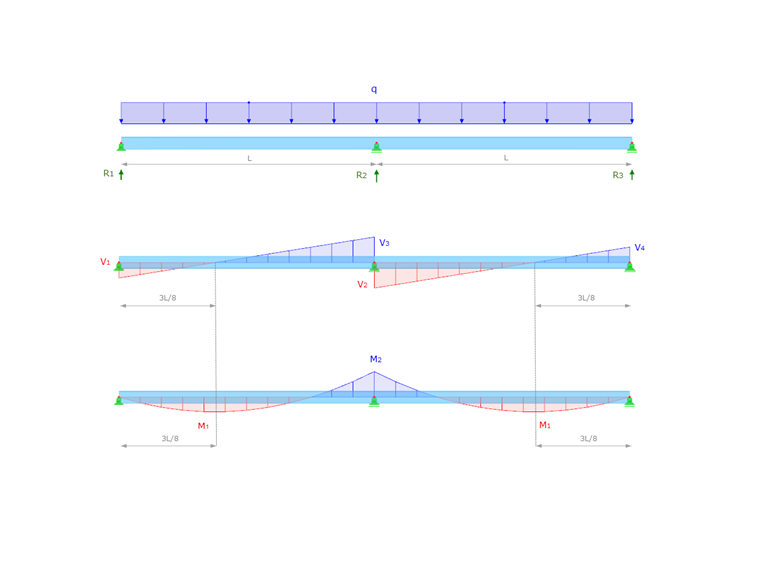

Najpierw możemy przeprowadzić ręczne obliczenia sił wewnętrznych i przemieszczeń dla rozpatrywanej belki ciągłej. W tym celu dostępne dane można wprowadzić do dobrze znanych równań wymiarowania i ugięcia belki ciągłej o dwóch równych przęsłach i równomiernie rozłożonym obciążeniu. Rozkład sił wewnętrznych pokazano na rys. 2, a otrzymane wyniki są następujące:

Siła tnąca V1 i V4

3qL8=3*1.5*48=2.25 kN

Siła tnąca V2 i V3

5qL8=5*1.5*48=3.75 kN

Moment zginający M1

9qL2128=9*1.5*42128=1.6875 kNm

Moment zginający M2

qL28=1.5*428=3 kNm

Maksymalne ugięcie Δmax

Δmax=qL4185EI=1,5*44185*2911.76=0.0007m

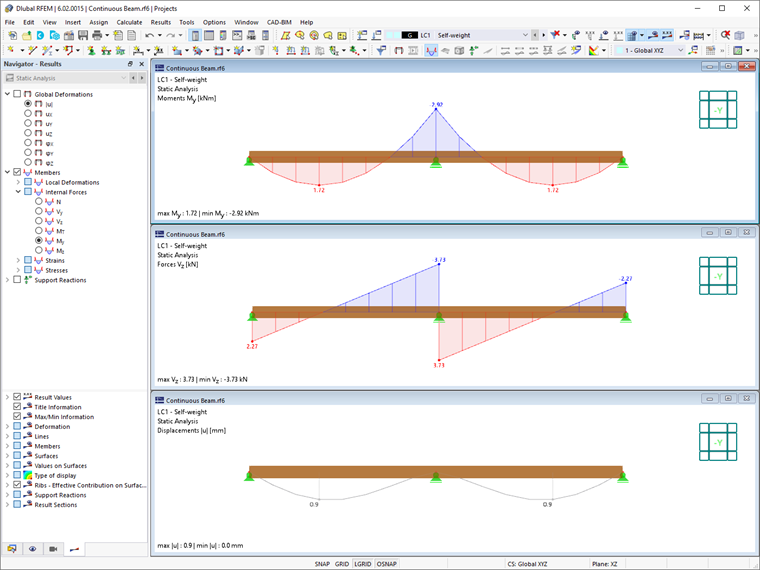

Następnie można przeprowadzić te same obliczenia w programie RFEM 6 i przyjrzeć się otrzymanym wynikom, jak pokazano na rysunku 3. Jak już wspomniano, różnica w stosunku do wyników obliczeń ręcznych wynika z automatycznego uwzględnienia sztywności na ścinanie i zwiększonego odkształcenia.

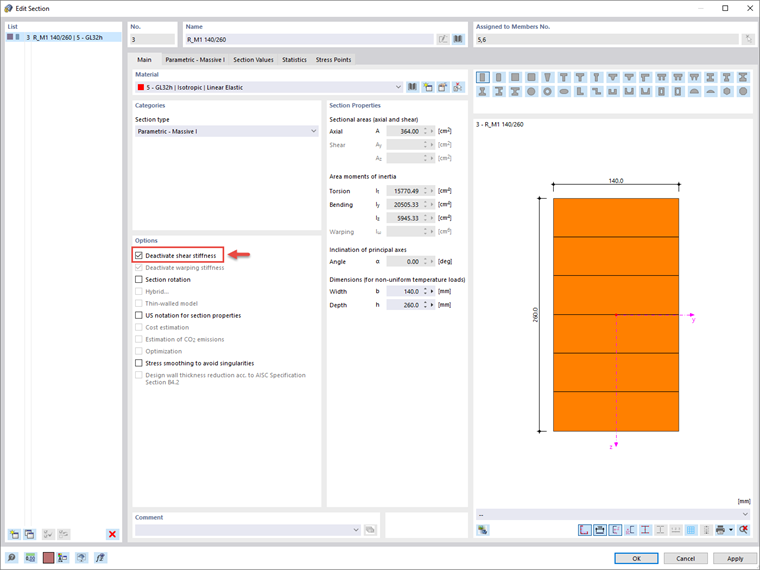

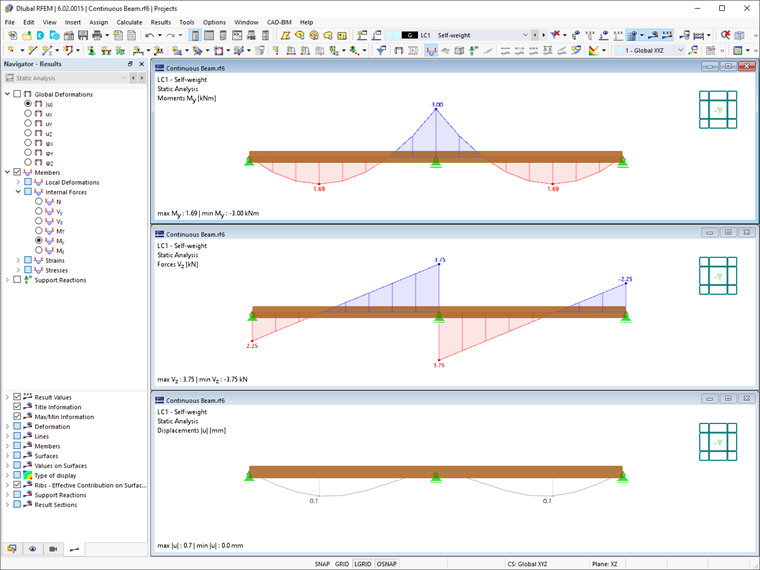

Jeśli jednak interesuje nas uzyskanie wyników, dla których nie jest uwzględniona sztywność na ścinanie, jest to również możliwe w programie RFEM 6, ponieważ istnieje możliwość kontrolowania uwzględniania sztywności na ścinanie osobno dla każdego przekroju. W tym celu należy otworzyć okno dialogowe "Edytować przekrój", jak pokazano na rys. 4. Wpływ ścinania zależy od pól przekroju Ay i Az (rys. 4). Te właściwości przekrojów można wyświetlić w tabelach lub przekrojach i w razie potrzeby dostosować. Ponadto sztywność na ścinanie może zostać dezaktywowana (rys. 5), a tym samym nie będzie uwzględniana w obliczeniach przekroju. W takim przypadku wyniki uzyskane w programie RFEM 6 (rys. 6) będą identyczne z wynikami obliczonymi ręcznie.

Autor

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing i obsługa klienta

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne klientom firmy Dlubal.
