Introdução
As caixas de transporte em madeira são frequentemente utilizadas para o transporte de máquinas ou componentes individuais. O espectro de embalagens de madeira vai desde simples prateleiras para o transporte de componentes delicados de carroçarias até contentores completos para caixas de levantamento pesado.
O gabinete de exportação de pisos da Bundesverband Holzpackmittel Paletten Export - HPE, criou uma linha auxiliar para o cálculo de cargas de levantamento que pode ser adquirida através da seguinte ligação:
posições da carga
Os seguintes casos de carga são analisados para caixas de carga pesadas.
- manipulação com grua
- transporte em camiões
- transporte Marítimo
Regulamento
Esta diretiva especifica, entre outras coisas, os materiais e as normas de dimensionamento a serem utilizados.
- Dimensionamento de componentes de madeira segundo a DIN EN 1995-1-1
- Dimensionamento de componentes de aço de acordo com a norma DIN EN 1993-1-1
- Classe de resistência de madeira macia C24 segundo a EN 338
- Peso dos produtos industrializados (selecionados neste artigo com 20 000 kg)
- Pontos de ancoragem da cinta
Exemplo
Conforme já mencionado, este artigo descreve o cálculo de uma caixa de carga pesada. A caixa está dividida em:
- Piso em caixão constituído por apoios longitudinais, apoios transversais, vigas-parede e tábuas de pavimento. As vigas de madeira quadradas estão unidas por parafusos M16.
- Paredes de caixão constituídas por vigas de madeira de apoio da cobertura (viga de pavimento), as quais estão ligadas à chapa de madeira compensada através de pregos perfilados (pregos de cumeeira).
- Uma cobertura em caixão constituída por recobrimentos de madeira está unida a uma cofragem de madeira compensada através de pregos de cumeeira
- A cofragem em caixão é instalada aos pares na parte superior e inferior, nos pontos de desvio da cinta.
Dimensões:
- Comprimento 6,44 m
- Largura 2,64 m
- Altura 2,94 m
A flexibilidade dos pregos é aplicada com5700,8 kN/m² em ux e uy nas articulações de linha.
Secções:
- Traves e postes 16/18 cm
- Vigas longitudinais e apoios 14/20 cm
- Revestimento OSB d = 18 mm
Na cobertura da caixa, os painéis de tiras de madeira orientadas não têm função de reforço, razão pela qual foram modelados com o tipo de superfície 'Transferência de carga'.
casos de carga e combinações
Como mencionado, apenas são analisados três casos de carga em três combinações. Assim, as combinações são relativamente simples.
- 1,35*CC1 elevação de peso 20000 kg, distribuído por quatro pontos de aplicação da carga
- 1.7 *CC2 manuseamento de grua 10 kN/m² no recobrimento
- 1.35*CC3 transporte de camião 18 kN/m² na cobertura
Existe uma função especial na combinação de cargas 2. Neste caso, apenas os cabos superiores suportam o recipiente. Para isso, os apoios são desativadas através das modificações de rigidez. Contudo, no caso das combinações de carga 1 e 3, os cabos estão desativados.
Resultados
O dimensionamento de barras em madeira e aço é realizado diretamente nos respetivos módulos de dimensionamento. No ficheiro associado a este artigo, as verificações estão incluídas no relatório.

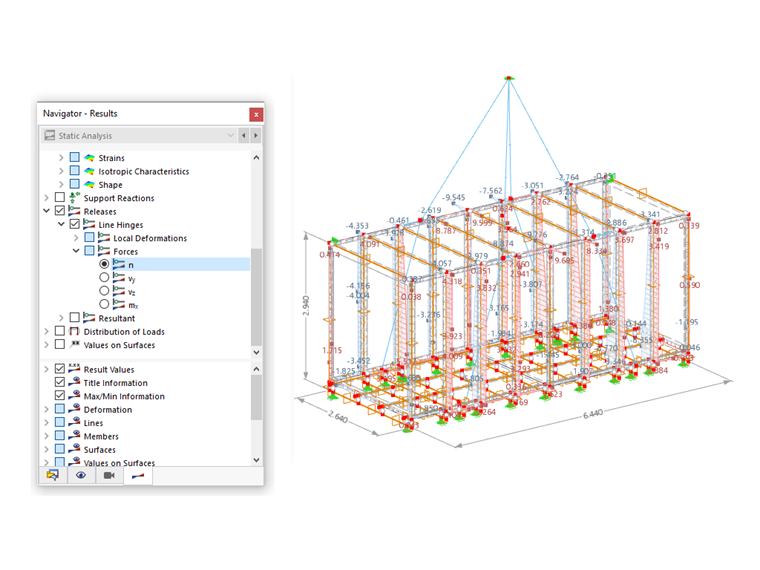

Pode realizar diretamente as verificações dos ligadores utilizando as forças axiais nas articulações de linha (ver figura seguinte).
Resumo
O dimensionamento de acordo com a diretiva HPE pode ser facilmente realizado com o RFEM. No caso de verificações frequentes deste tipo, é útil parametrizar os modelos e guardá-los no administrador de blocos.
