Sistema
- Material da viga = C24
- ϱm,s (C24) = 420 kg/m³
- Seção transversal da viga = 6/16 cm
- Material de revestimento = OSB 3
- ϱk,p (OSB) = 550 kg/m³
- t = 15 mm revestido de um lado
- Agrafos d = 1,5 mm, t = 50 mm
- Distância entre agrafos av = 75 mm (fila única)

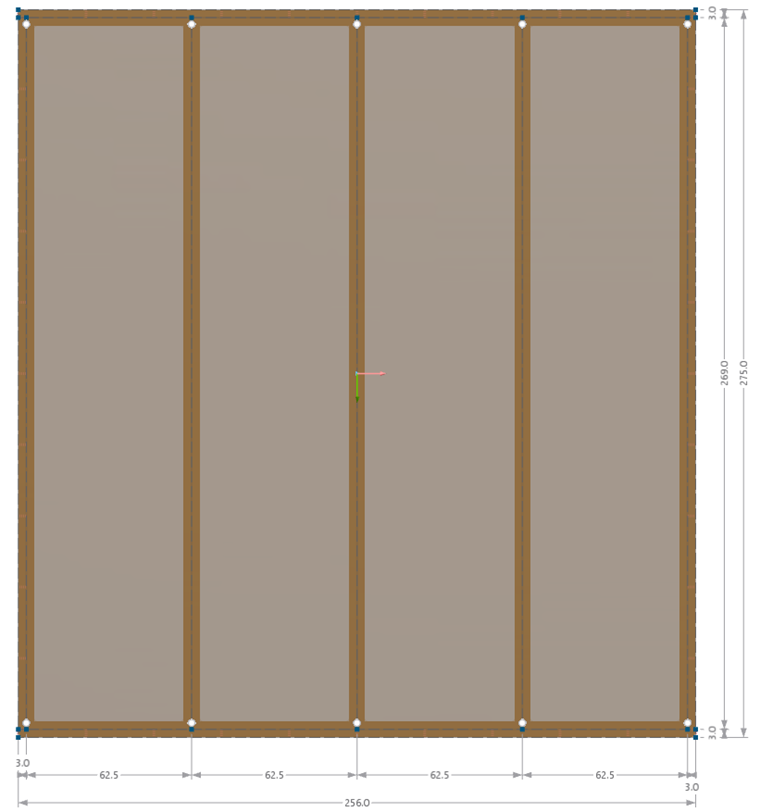

- Grelha = 62,5 cm
- Comprimento da parede = 2,56 m
- Altura da parede = 2,75 m
- Carga 8 kN horizontal
- Carga 5 kN/m vertical
- Classe de serviço 1
Módulo de deslocamento kser
No gerador do painel de viga, ao realizar um cálculo conforme a norma Eurocódigo 5, o módulo de deslocamento é calculado de acordo com a Tabela 7.1. Este artigo explica isso para os reforços.

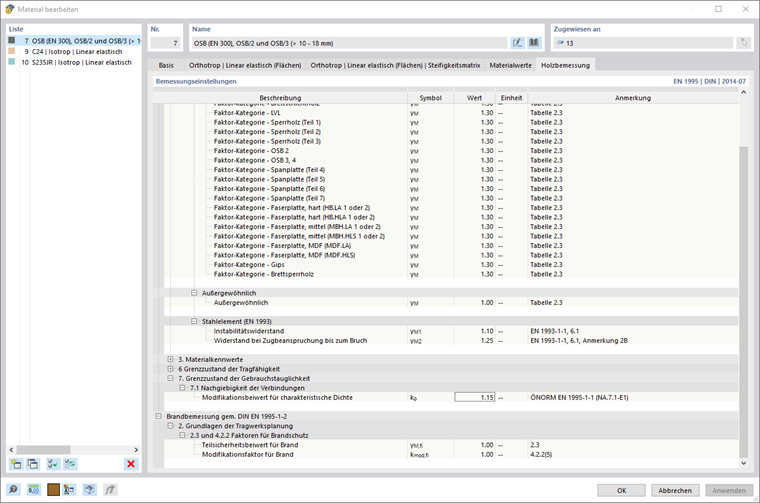

Segundo a norma EN 1995-1-1, a raiz quadrada do valor médio da densidade aparente do revestimento e dos pilares é utilizada para calcular o deslocamento. Se o valor médio da densidade aparente não estiver disponível, o valor característico da biblioteca de materiais, de acordo com ÖNORM EN 1995-1-1 (NA.7.1-E1), é multiplicado por 1,15. Este valor pode ser definido pelo utilizador nos parâmetros do material.
Como um reforço possui dois pregos, o módulo de deslocamento é determinado da seguinte forma.
No ficheiro anexado, este valor também é calculado para o painel de viga.
O revestimento da parede painel de madeira é unido elasticamente aos pilares de madeira de forma linear.
Dividido por um metro de comprimento, resulta em:
1000 mm / 75 mm = 13,33 conectores

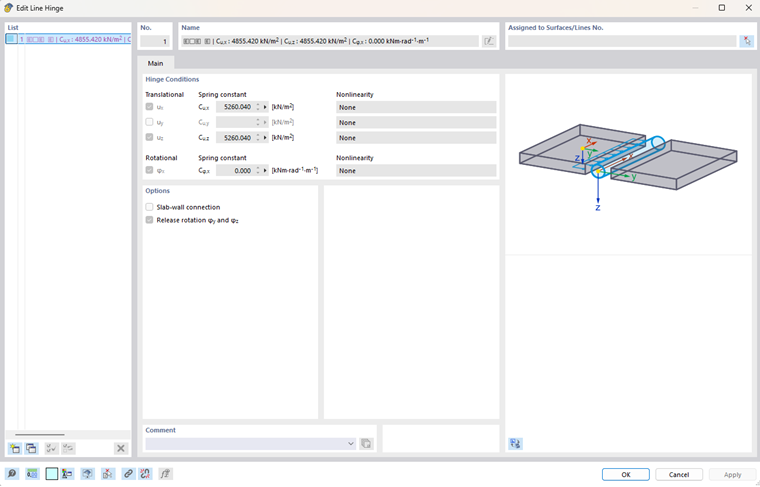

→ 13 conectores x 404,6 N/mm = 5260 kN/m²
Na verdade, a unidade é kN/m, mas a rigidez é definida numa linha, logo refere-se a um metro.
--> kN/m x m =kN/m²
O tirante não é considerado!
Carga
- LF1 Peso próprio 5 kN/m (vertical)
- LF2 Vento 8 kN (horizontal)
- LC = 1,35 LF1 + 1,5 LF2
- Cálculo conforme Teoria da Ordem I

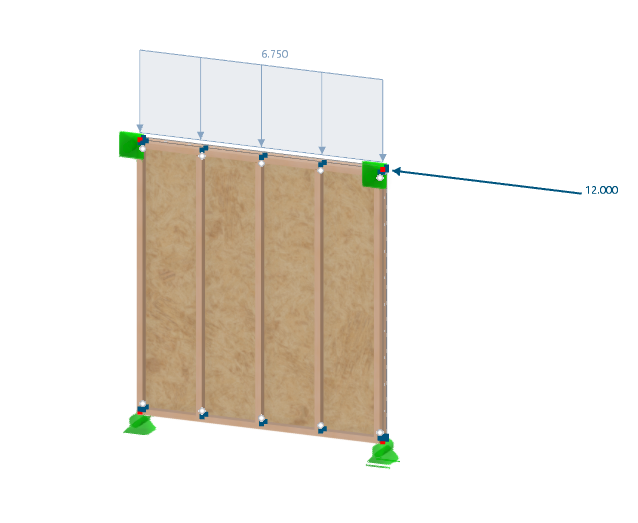

Comportamento de deformação horizontal da parede painel de madeira com carga puramente horizontal (8 kN):
- Reforço no revestimento uk,inst
- Plano de corte do revestimento uG,inst
- Nervuras (força normal nas barras) uE,inst
A soma das deformações para o deslocamento horizontal com 8 kN é de 3,2 mm. Isto coincide com o cálculo no RFEM.
Também no cálculo da combinação de carga (1,35 LF1 + 1,5 LF2), o deslocamento de 4,8 mm para uma força de 12 kN no cálculo manual corresponde de forma perfeita com o cálculo no programa, de 4,8 mm.
Em verificações de dimensionamento posteriores, devem ser comparadas as forças internas e o dimensionamento.
