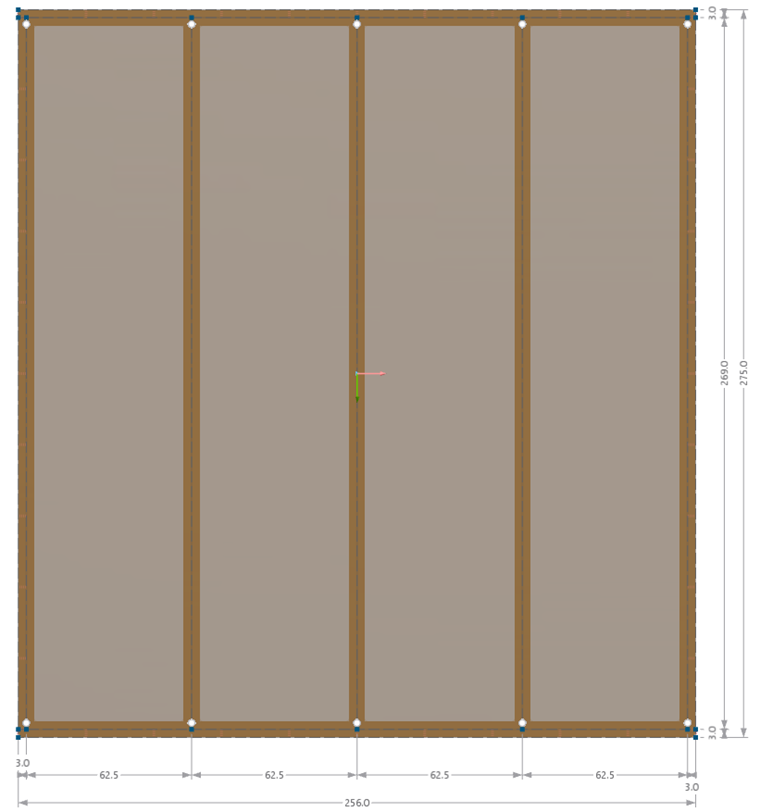

System
- Materiał stojaka = C24
- ϱm,s (C24) = 420 kg/m³
- Przekrój stojaka = 6/16 cm
- Materiał poszycia = OSB 3
- ϱk,p (OSB) = 550 kg/m³
- t = 15 mm jednostronnie poszyty
- Zszywanie d = 1,5 mm, t = 50 mm
- Odstęp zszywania av = 75 mm (jednorządowe)
- Siatka = 62,5 cm
- Długość ściany = 2,56 m
- Wysokość ściany = 2,75 m

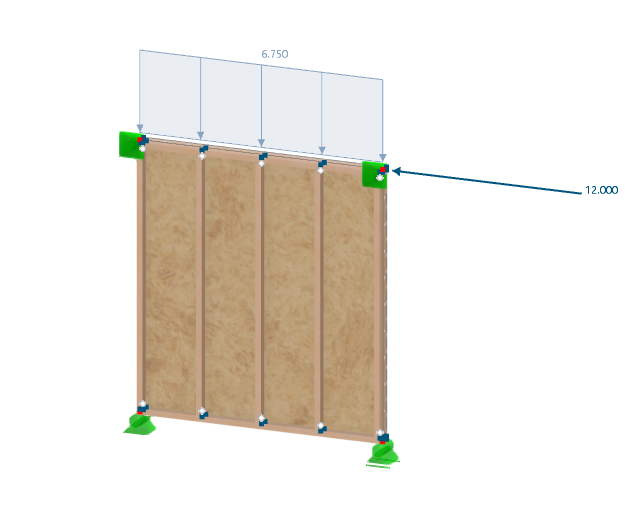

- Obciążenie 8 kN poziome
- Obciążenie 5 kN/m pionowe
- Klasa użytkowania 1
Moduł przemieszczenia kser
W generatorze belki ścinającej, przy obliczeniach według Eurokodu 5, moduł przemieszczenia jest obliczany zgodnie z tabelą 7.1. W tym artykule jest to wyjaśnione dla zszywek.

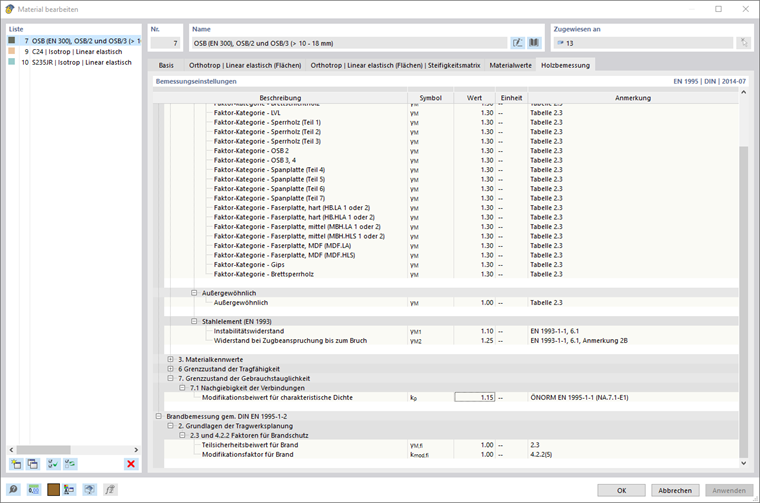

Zgodnie z EN 1995-1-1 do obliczenia sprężystości używana jest pierwiastek kwadratowy z wartości średniej gęstości brutto poszycia i stojaków. Jeśli wartości średnie gęstości brutto nie są dostępne, charakterystyczna wartość z bazy danych materiałowej jest mnożona przez 1,15 zgodnie z ÖNORM EN 1995-1-1 (NA.7.1-E1). Wartość ta może być ustawiona przez użytkownika w parametrach materiałowych.
Ponieważ jeden zszywacz posiada dwa gwoździe, moduł przemieszczenia jest obliczany w następujący sposób.
W załączonym pliku wartość ta jest również obliczana dla belki ścinającej.

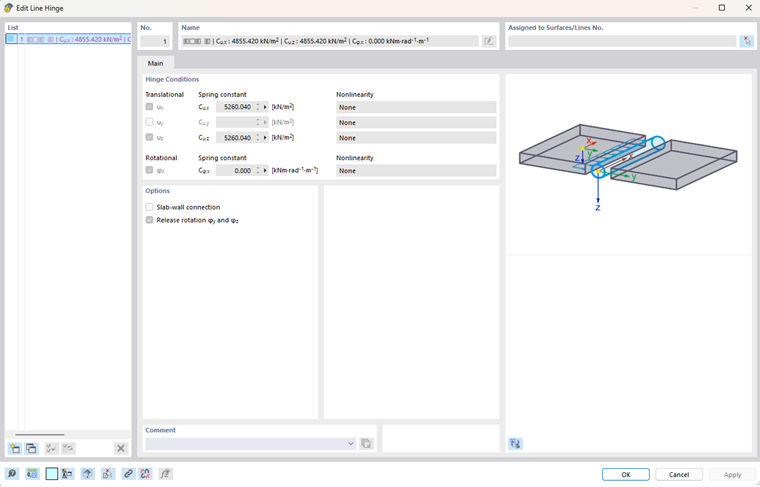

Poszycie ściany drewnianej jest podłączone do stojaków drewnianych w sposób liniowo elastyczny podatny.
Podzielone na metr długości daje to:
1000 mm / 75 mm = 13,33 łączników
→ 13 łączników x 404,6 N/mm = 5260 kN/m²
Właściwie jednostką jest kN/m, jednak sztywność jest definiowana na linii, a zatem odnosi się do jednego metra.
--> kN/m x m =kN/m²
Kotwa naprężeniowa nie jest uwzględniana!
Obciążenie
- LF1 Ciężar własny 5 kN/m (pionowo)
- LF2 Wiatr 8 kN (poziomo)
- LK = 1,35 LF1 + 1,5 LF2
- Obliczenia według teorii I. rzędu
Poziome zachowanie odkształceniowe drewnianej ściany panelowej wyłącznie pod wpływem obciążenia poziomego (8 kN):
- Środki łączenia w poszyciu uk,inst
- Pole ścinania poszycia uG,inst
- Żebra (siła osiowa prętów) uE,inst
Suma odkształceń dla poziomego odchylenia przy obciążeniu 8 kN wynosi 3,2 mm. Jest to zgodne z obliczeniami w RFEM.
Również w obliczeniu kombinacji obciążeń (1,35 LF1 + 1,5 LF2) przy odchyleniu 4,8 mm przy sile 12 kN w obliczeniu ręcznym uzyskano dobrą zgodność z obliczeniem w programie wynoszącą 4,8 mm.
W dalszych badaniach należy przeprowadzić porównanie wielkości przecięć i wymiarowanie.
