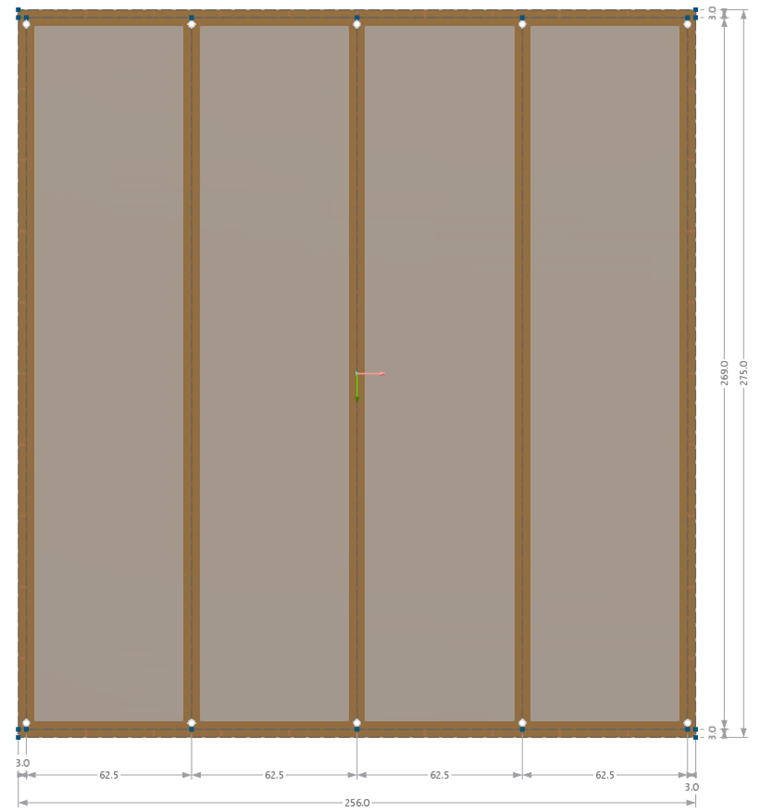

系统
- 立柱材料 = C24
- ϱm,s (C24) = 420 kg/m³
- 立柱截面 = 6/16 cm
- 覆层材料 = OSB 3
- ϱk,p (OSB) = 550 kg/m³
- t = 15 mm 单面覆板
- 夹钉 d = 1,5 mm, t = 50 mm
- 夹钉间距 av = 75 mm (单排)
- 网格 = 62,5 cm
- 墙长度 = 2,56 m
- 墙高度 = 2,75 m
- 水平荷载 8 kN
- 垂直荷载 5 kN/m
- 使用类别 1
位移模量 kser
在使用欧标5进行计算的梁板生成器中，依据表7.1计算位移模量。在本篇文章中将对此进行解释。

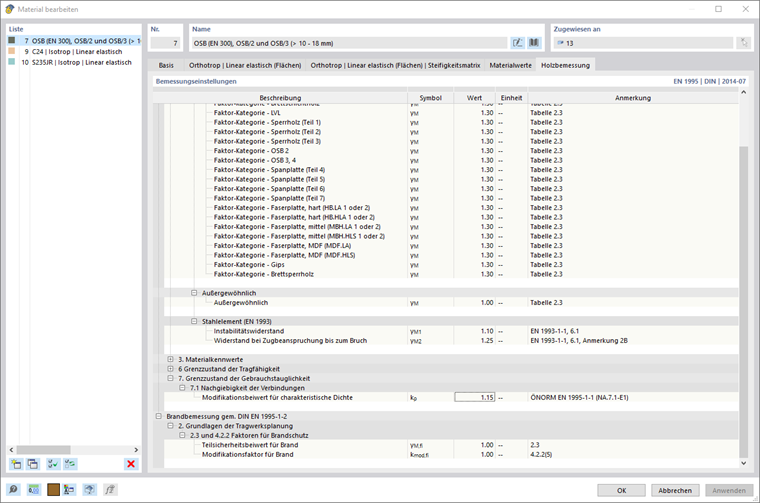

根据EN 1995-1-1，覆层和立柱的密度的平均值的平方根用于计算柔性。如果没有密度的平均值，那么特征值将依据ÖNORM EN 1995-1-1 (NA.7.1-E1)的材料数据库乘以1,15。此值可在材料参数中自定义设置。
由于一个夹钉有两个钉子，位移模量的计算如下。
在附件文件中，梁板的此值也予以计算。
木板墙的覆层线性弹性柔性地与木立柱连接。
分配到每米长度为：
1000 mm / 75 mm = 13,33 个连接件

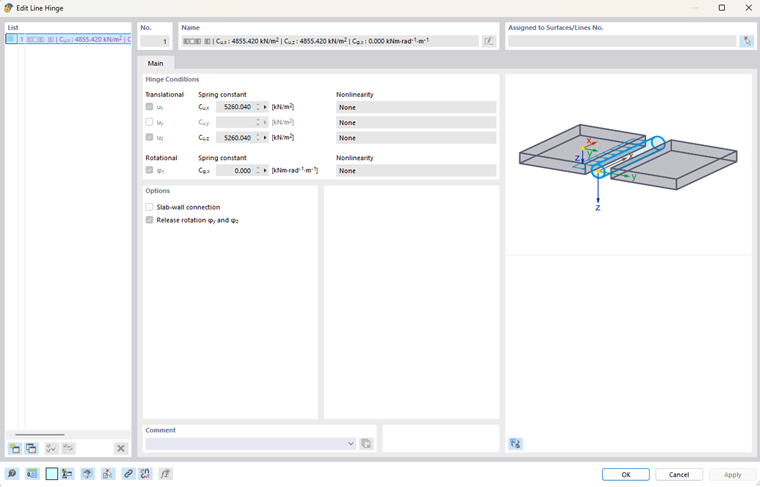

→ 13 个连接件 x 404,6 N/mm = 5260 kN/m²
实际上单位是 kN/m，不过由于刚度是定义在一条线上，因此是依据一米。
--> kN/m x m = kN/m²
拉锚未考虑！

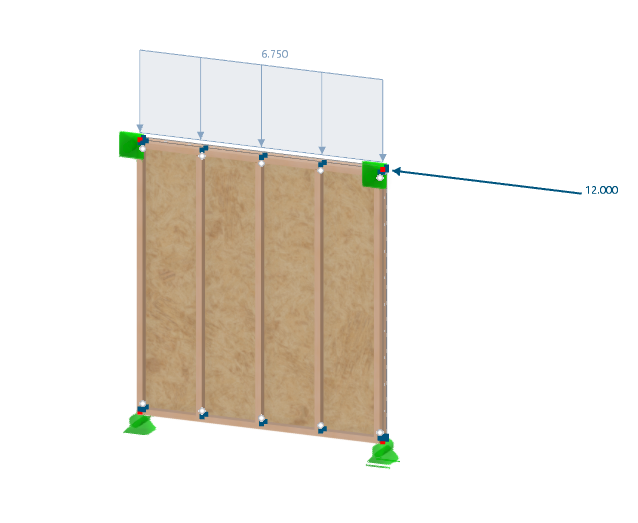

荷载
- LF1 自重 5 kN/m (垂直)
- LF2 风 8 kN (水平)
- LK = 1,35 LF1 + 1,5 LF2
- 基于第一阶理论计算
木板墙在纯水平荷载 (8 kN) 下的水平变形行为：
- 覆层中的连接件 uk,inst
- 覆层剪力场 uG,inst
- 肋条 (棒件轴力) uE,inst
8 kN 水平偏移的变形之和为 3,2 mm。这与 RFEM 中的计算相符。
在荷载组合 (1,35 LF1 + 1,5 LF2) 的计算中，手工计算在 12 kN 力下得到的偏移为 4,8 mm，与程序计算的 4,8 mm 相符。
后续研究中还应对内力和设计进行比较。
