No complemento Building Model da Dlubal, selecionar o tipo de pavimento apropriado é crucial para modelar com precisão o comportamento de um edifício. Cada tipo de pavimento tem propósitos específicos, influenciando a análise e os resultados. Se você está focado no comportamento dinâmico, simplificando a complexidade estrutural ou modelando elementos secundários, escolher o tipo de pavimento correto garante resultados precisos. Este artigo fornece uma visão geral dos diferentes tipos de pavimentos disponíveis no complemento e destaca seus respectivos casos de uso.
1. Tipo de Pavimento Padrão

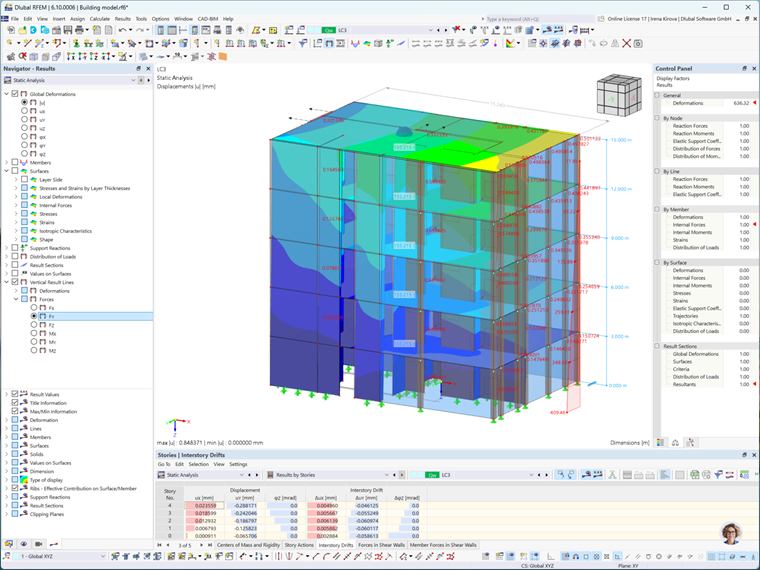

O tipo de pavimento Padrão é usado quando resultados específicos, como massa e saídas pavimento por pavimento, são necessários, excluindo análises locais detalhadas de lajes e paredes. É particularmente adequado para avaliações gerais do comportamento dinâmico do edifício, onde o foco principal é na massa do edifício e no desempenho em cenários dinâmicos.
O modelo é analisado usando um cálculo global 3D, sem análises parciais 2D para lajes e paredes. Isso resulta na criação de tabelas para análise dinâmica, focando no comportamento dinâmico geral do edifício durante cenários como atividade sísmica, sem se aprofundar em deformações locais ou flexões.
Cenário do Mundo Real:
Considere um edifício de escritórios de grande altura passando por análise sísmica. Neste cenário, o foco está na massa total do edifício e como ele responde a cargas dinâmicas. A análise é realizada globalmente, fornecendo uma visão geral do comportamento dinâmico do edifício durante um terremoto, em vez de uma análise detalhada das deformações individuais dos pavimentos. É aqui que o tipo de pavimento Padrão se destaca, pois simplifica o processo e foca na massa do edifício em vez dos efeitos de rigidez localizada.
2. Diafragma Rígido

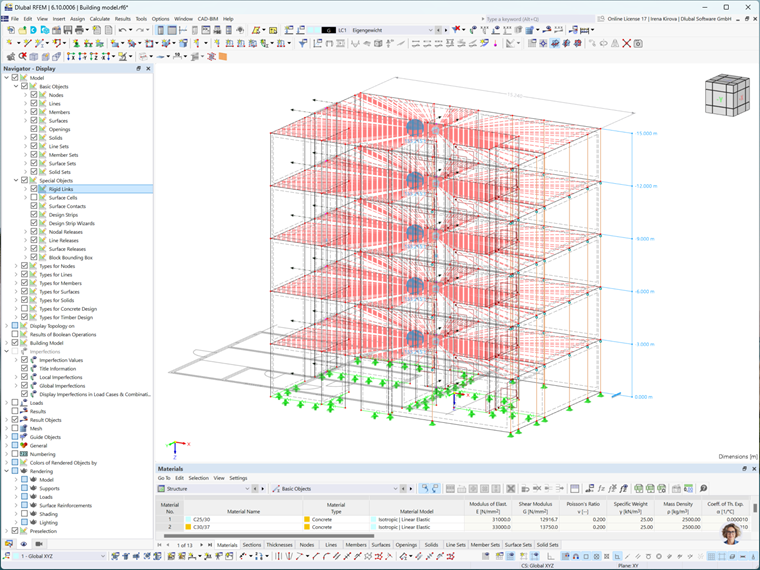

O tipo de pavimento Diafragma Rígido assume que as lajes têm rigidez infinita no cálculo 3D, significando que os resultados entre lajes e paredes são separados. É ideal para análise estrutural tradicional onde a flexibilidade do piso não é uma consideração crítica. Vínculos rígidos são aplicados em cada nó de elementos finitos (FE), acoplando os deslocamentos horizontais. Embora a flexibilidade não seja capturada, este tipo simplifica o modelo para uma análise mais eficiente.
Cenário do Mundo Real:
Considere um edifício residencial de vários andares com pisos de concreto armado. Neste cenário, assume-se que a rigidez do piso é alta o suficiente para que a flexão das lajes possa ser negligenciada para a análise estrutural global. O tipo de pavimento Diafragma Rígido é escolhido para simplificar o modelo, tornando-o mais eficiente para análise, enquanto foca no comportamento global da estrutura.
3. Diafragma Semi-Rígido

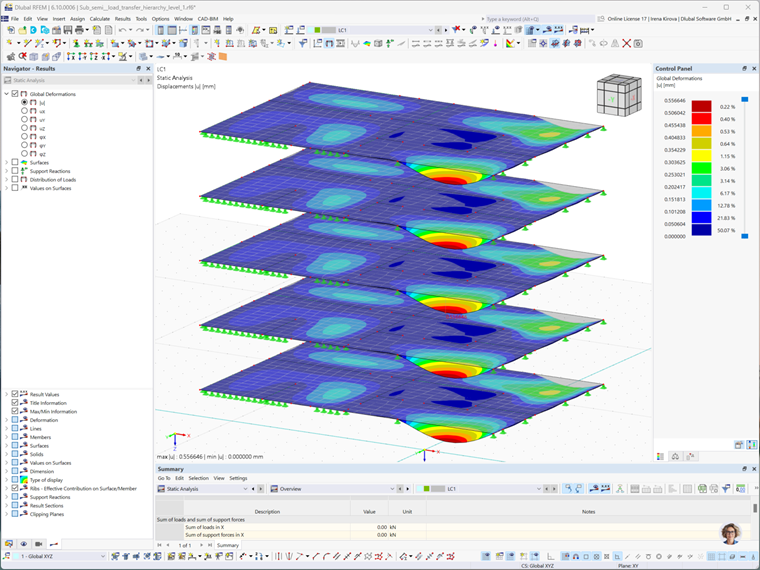

O tipo de pavimento Diafragma Semi-Rígido considera a rigidez real das lajes, refletindo o conceito de um diafragma rígido. Leva em conta a flexibilidade do piso no cálculo 3D, fornecendo uma representação mais precisa de como o piso se comporta sob cargas como forças de vento ou sísmicas. Ao contrário do tipo Diafragma Rígido, os nós de FE não são rigidamente acoplados ao centro de gravidade, permitindo um modelo mais preciso.
Este tipo é particularmente útil quando a rigidez e a flexibilidade do piso influenciam significativamente o comportamento estrutural. Garante uma representação mais detalhada e precisa das forças laterais e deformações.
Cenário do Mundo Real:
Em um edifício de uso misto contendo tanto área de escritórios quanto residencial, os pisos podem apresentar diferentes níveis de flexibilidade, especialmente se forem feitos de materiais como madeira. O tipo de pavimento Diafragma Semi-Rígido é particularmente útil aqui, pois considera a flexibilidade dos pisos em resposta a forças laterais como cargas de vento ou sísmicas. Este tipo permite um modelo detalhado que leva em conta a flexibilidade dos pisos, o que é crucial para análises precisas de cargas de vento e sísmicas.
4. Tipo de Pavimento Apenas Transferência de Carga

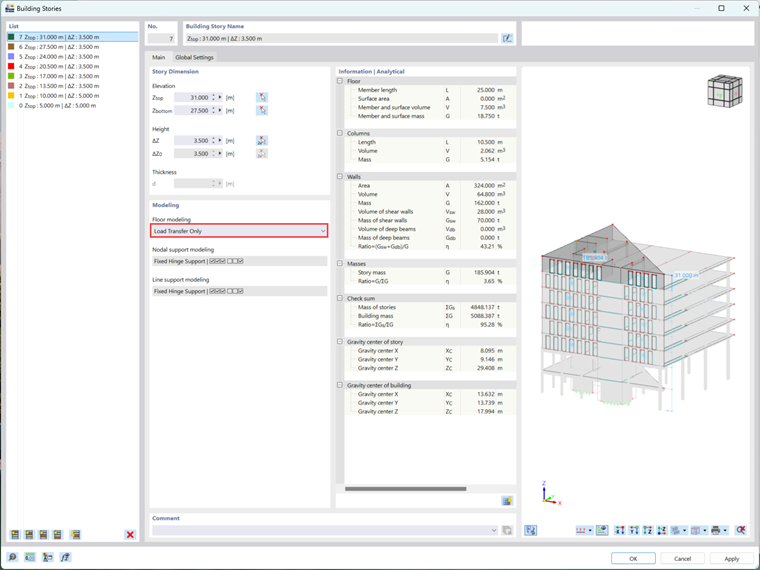

O tipo de pavimento Apenas Transferência de Carga assume que as lajes não suportam cargas diretamente, mas apenas as transferem para os elementos de suporte. Este tipo é ideal para componentes secundários como grelhas de barras ou painéis de telhado leves que atuam como elementos de distribuição de carga sem contribuir para a rigidez global do edifício. Neste tipo, a laje do piso não influencia a rigidez do edifício nem no plano nem fora do plano. Em vez disso, simplesmente coleta as cargas e as transfere para outros elementos no modelo 3D, garantindo que os componentes primários de suporte de carga não sejam excessivamente complicados.
Cenário do Mundo Real:
No caso de um teto de estádio com uma estrutura de membrana tensionada, o próprio teto não resiste diretamente às cargas, mas apenas transfere as cargas para os suportes estruturais, como os cabos tensionados ou colunas de suporte. O tipo de pavimento Apenas Transferência de Carga é adequado para modelar esses elementos secundários, como a membrana de tecido ou painéis leves, que atuam apenas como componentes de distribuição de carga sem contribuir para a rigidez global do edifício. Esta abordagem garante que o modelo represente com precisão o comportamento dos elementos não estruturais do teto, enquanto evita complexidade desnecessária nos componentes principais de suporte de carga.
Flexibilidade na Mistura de Tipos de Pavimento
Uma das características marcantes do complemento Building Model da Dlubal é a capacidade de misturar diferentes tipos de pavimentos em diferentes superfícies no modelo. Isso permite que você ajuste o modelo para refletir diferentes comportamentos em cada superfície, dependendo de como você espera que cada superfície interaja com o restante da estrutura. Por exemplo, você pode usar um tipo “Diafragma Rígido” para pavimentos inferiores onde a flexibilidade do piso é menos crítica, enquanto usa “Diafragma Semi-Rígido” para pavimentos superiores que requerem uma análise de comportamento de piso mais detalhada.
Cenário do Mundo Real:
Em um edifício de grande altura com uma mistura de pisos de concreto e madeira, os pavimentos inferiores podem ser modelados usando o tipo Diafragma Rígido devido à sua maior rigidez, enquanto os pavimentos superiores com pisos de madeira mais flexíveis poderiam ser modelados usando o tipo Diafragma Semi-Rígido. Esta abordagem híbrida permite uma representação precisa do comportamento global do edifício, garantindo tanto eficiência quanto precisão na análise.
Conclusão
Escolher o tipo de pavimento apropriado no complemento Building Model da Dlubal é essencial para alcançar uma análise estrutural precisa e eficiente. Quer simplificando o modelo com o tipo Diafragma Rígido, considerando a flexibilidade do piso com o tipo Diafragma Semi-Rígido, ou modelando elementos secundários usando o tipo Apenas Transferência de Carga, cada opção é adaptada para necessidades estruturais específicas. Misturar tipos de pavimentos em diferentes andares aprimora ainda mais o modelo, garantindo que ele represente com precisão o comportamento do mundo real enquanto mantém a eficiência. Ao entender as forças de cada tipo de pavimento, você pode otimizar sua análise e garantir um modelo estrutural confiável.
