W dodatku do modelowania budynku Dlubala wybór odpowiedniego typu kondygnacji jest kluczowy dla dokładnego modelowania zachowania budynku. Każdy typ kondygnacji ma swoje specyficzne cele, wpływające na analizę i wyniki. Niezależnie od tego, czy skupiasz się na dynamicznym zachowaniu, upraszczaniu złożoności konstrukcyjnej, czy modelowaniu elementów drugorzędnych, wybór właściwego typu kondygnacji zapewnia precyzyjne wyniki. Ten artykuł przedstawia przegląd różnych typów kondygnacji dostępnych w dodatku oraz podkreśla ich odpowiednie przypadki użycia.
1. Domyślny Typ Kondygnacji

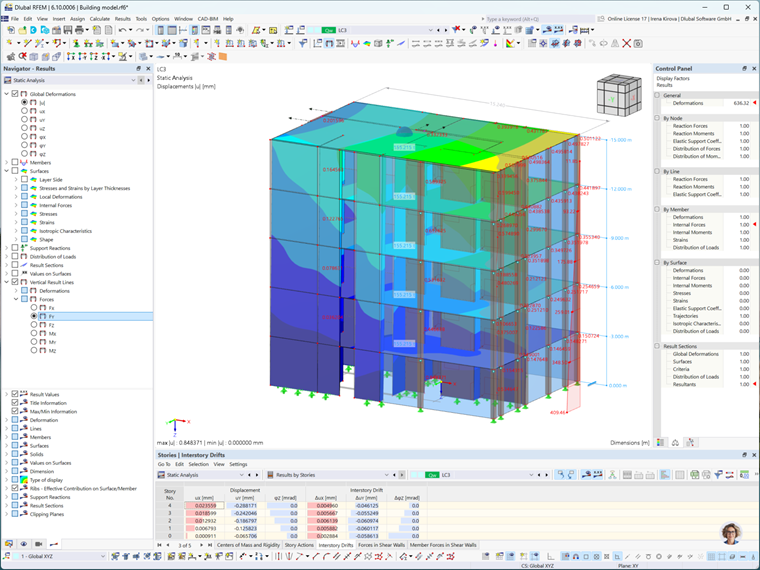

Domyślny typ kondygnacji jest używany, gdy wymagane są specyficzne wyniki, takie jak masa i wyniki z kondygnacji na kondygnację, z wyłączeniem szczegółowych lokalnych analiz płyt i ścian. Jest szczególnie odpowiedni do ogólnych ocen dynamicznego zachowania budynku, gdzie główny nacisk kładzie się na masę budynku i jego wydajność w dynamicznych scenariuszach.
Model jest analizowany przy użyciu globalnego obliczenia 3D, bez częściowych analiz 2D dla płyt i ścian. Skutkuje to utworzeniem tabel do analizy dynamicznej, skupiając się na ogólnym dynamicznym zachowaniu budynku podczas scenariuszy, takich jak aktywność sejsmiczna, nie wchodząc w lokalne deformacje czy zginanie.
Scenariusz w Rzeczywistości:
Rozważ wieżowiec biurowy poddawany analizie sejsmicznej. W tym scenariuszu skupiamy się na ogólnej masie budynku i jego reakcji na obciążenia dynamiczne. Analiza jest przeprowadzana globalnie, dostarczając ogólnego poglądu na dynamiczne zachowanie budynku podczas trzęsienia ziemi, zamiast szczegółowej analizy deformacji poszczególnych pięter. W tym przypadku domyślny typ kondygnacji sprawdza się doskonale, ponieważ upraszcza proces i koncentruje się na masie budynku, a nie na lokalnych efektach sztywności.
2. Sztywna Przepona

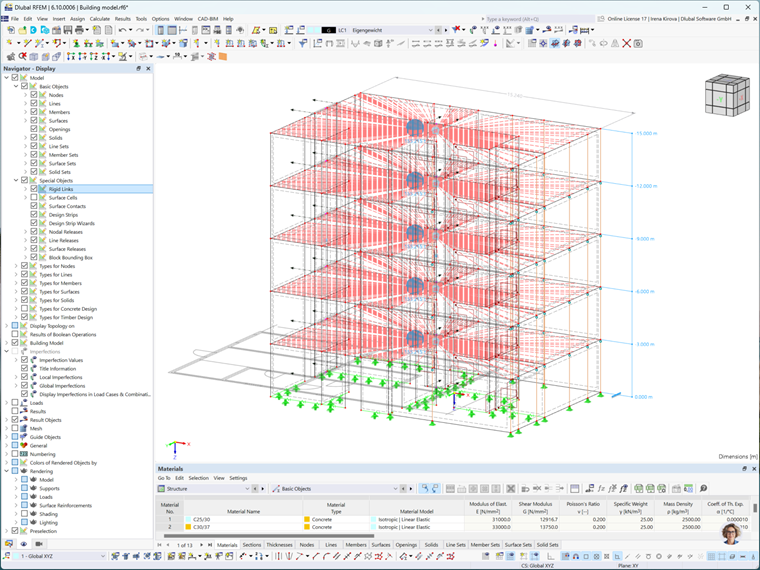

Typ kondygnacji Sztywna Przepona zakłada, że płyty mają nieskończoną sztywność przy obliczeniach 3D, co oznacza, że wyniki między płytami i ścianami są oddzielone. Jest idealny do tradycyjnej analizy strukturalnej, gdzie elastyczność pięter nie jest kluczowym zagadnieniem. Sztywne połączenia są stosowane w każdym węźle FE, łącząc poziome przemieszczenia. Chociaż elastyczność nie jest uchwycona, ten typ upraszcza model dla bardziej efektywnej analizy.
Scenariusz w Rzeczywistości:
Rozważ budynek mieszkalny z wieloma piętrami z żelbetowymi podłogami. W tym scenariuszu zakłada się, że sztywność pięter jest na tyle duża, że zginanie płyt można zaniedbać dla ogólnej analizy strukturalnej. Typ kondygnacji Sztywna Przepona jest wybrany, aby uprościć model, czyniąc go bardziej efektywnym do analizy, koncentrując się na globalnym zachowaniu struktury.
3. Pół-Sztywna Przepona

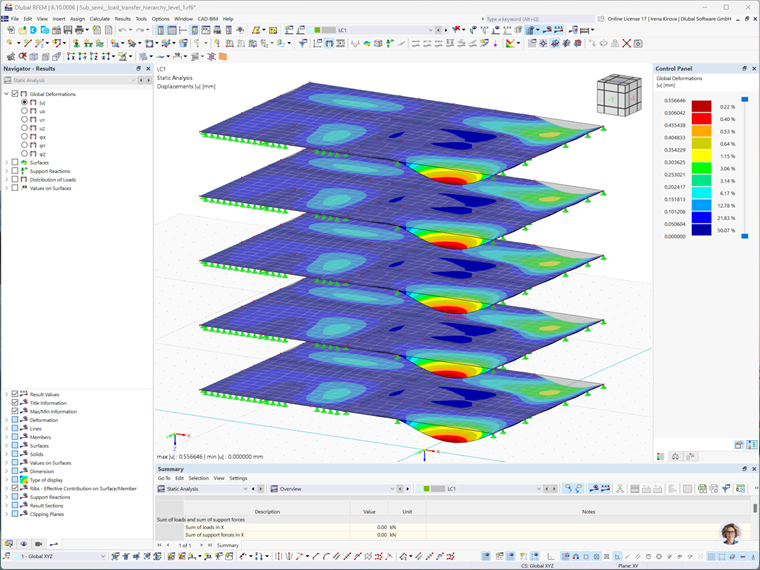

Typ kondygnacji Pół-Sztywna Przepona uwzględnia rzeczywistą sztywność płyt, odzwierciedlając koncepcję sztywnej przepony. Uwzględnia to elastyczność piętra w obliczeniach 3D, dostarczając bardziej dokładnej reprezentacji, jak podłoga reaguje na obciążenia, takie jak wiatrowe czy sejsmiczne. W przeciwieństwie do typu Sztywna Przepona, węzły FE nie są sztywno sprzężone z środkiem ciężkości, umożliwiając bardziej precyzyjny model.
Ten typ jest szczególnie przydatny, gdy sztywność i elastyczność piętra znacznie wpływa na zachowanie strukturalne. Zapewnia dokładniejszą i szczegółową reprezentację sił lateralnych i deformacji.
Scenariusz w Rzeczywistości:
W budynku o mieszanym przeznaczeniu zawierającym zarówno przestrzenie biurowe, jak i mieszkalne, podłogi mogą wykazywać różne poziomy elastyczności, szczególnie jeśli są wykonane z takich materiałów jak drewno. Typ kondygnacji Pół-Sztywna Przepona jest tutaj szczególnie przydatny, ponieważ uwzględnia elastyczność podłóg w odpowiedzi na siły boczne, takie jak obciążenie wiatrem czy sejsmiczne. Ten typ pozwala na szczegółowy model uwzględniający elastyczność podłóg, co jest kluczowe dla dokładnych analiz obciążeń wiatrem i sejsmiki.

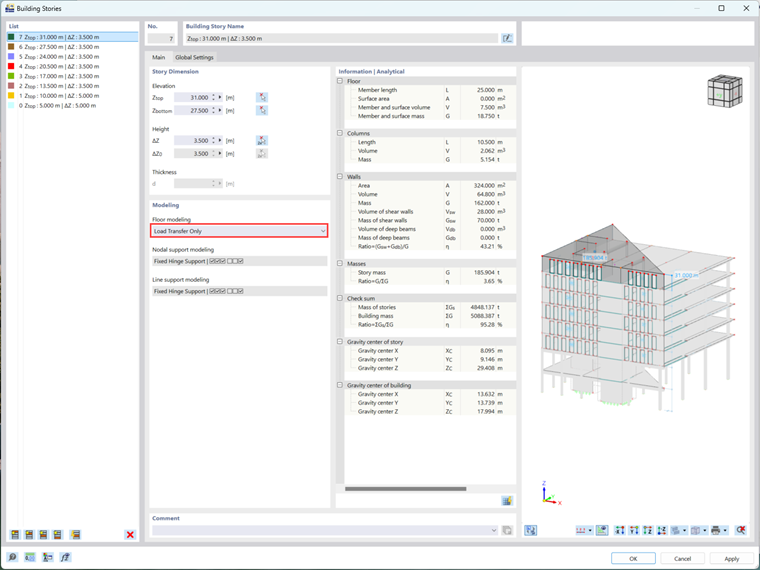

4. Typ Kondygnacji Tylko Przenoszenie Obciążeń
Typ kondygnacji Tylko Przenoszenie Obciążeń zakłada, że płyty nie przenoszą bezpośrednio obciążeń, ale jedynie je przekazują na elementy podpierające. Ten typ jest idealny dla drugorzędnych komponentów, takich jak kraty belkowe czy lekkie panele dachowe, które działają jako elementy rozkładające obciążenie, nie przyczyniając się do ogólnej sztywności budynku. W tym typie, płyta podłogowa nie wpływa na sztywność budynku ani w płaszczyźnie, ani poza płaszczyzną. Zamiast tego po prostu zbiera obciążenia i przekazuje je na inne elementy w modelu 3D, zapewniając, że podstawowe elementy nośne nie są zbytnio skomplikowane.
Scenariusz w Rzeczywistości:
W przypadku dachu stadionu z naprężoną membraną, sam dach nie opiera się bezpośrednio obciążeniom, lecz jedynie przekazuje obciążenia na konstrukcyjne podpory, takie jak kable naprężające czy słupy wsporowe. Typ kondygnacji Tylko Przenoszenie Obciążeń jest odpowiedni do modelowania tych drugorzędnych elementów, takich jak tkanina membranowa czy lekkie panele, które działają tylko jako elementy rozkładające obciążenie, nie przyczyniając się do ogólnej sztywności budynku. Takie podejście zapewnia, że model dokładnie odzwierciedla zachowanie nienośnych elementów dachowych, jednocześnie unikając niepotrzebnej złożoności w głównych komponentach nośnych.
Elastyczność w Mieszaniu Typów Kondygnacji
Jedną z wyróżniających się cech dodatku do modelowania budynku Dlubala jest możliwość mieszania różnych typów kondygnacji w osobnych kondygnacjach modelu. Pozwala to dostosować model, aby odzwierciedlał różne zachowania na każdym piętrze, w zależności od tego, jak przewidujesz, że każde piętro będzie współdziałać z resztą struktury. Na przykład, możesz użyć typu "Sztywna Przepona" dla dolnych kondygnacji, gdzie elastyczność pięter nie jest krytyczna, podczas gdy na górnych kondygnacjach, które wymagają bardziej szczegółowej analizy zachowania podłóg, można użyć typu "Pół-Sztywna Przepona".
Scenariusz w Rzeczywistości:
W wieżowcu z mieszanką betonowych i drewnianych podłóg, dolne kondygnacje mogą być modelowane przy użyciu typu kondygnacji Sztywna Przepona ze względu na ich większą sztywność, podczas gdy górne kondygnacje z bardziej elastycznymi drewnianymi podłogami mogą być modelowane przy użyciu typu kondygnacji Pół-Sztywna Przepona. Takie hybrydowe podejście pozwala na dokładną reprezentację ogólnego zachowania budynku, zapewniając zarówno efektywność, jak i precyzję w analizie.
Podsumowanie
Wybór odpowiedniego typu kondygnacji w dodatku do modelowania budynku Dlubala jest kluczowy dla osiągnięcia dokładnej i efektywnej analizy strukturalnej. Czy to upraszczanie modelu za pomocą typu Sztywna Przepona, uwzględnianie elastyczności podłogi z typem Pół-Sztywna Przepona, czy modelowanie elementów drugorzędnych przy użyciu typu kondygnacji Tylko Przenoszenie Obciążeń, każda opcja jest dostosowana do specyficznych potrzeb strukturalnych. Mieszanie typów kondygnacji na różnych piętrach dodatkowo ulepsza model, zapewniając, że dokładnie przedstawia on rzeczywiste zachowanie, zachowując przy tym efektywność. Znając zalety każdego typu kondygnacji, możesz zoptymalizować swoją analizę i zapewnić niezawodny model strukturalny.
