在Dlubal的建筑模型附加组件中，选择适当的楼层类型对于准确模拟建筑物的行为至关重要。每种楼层类型都有特定的用途，影响分析和结果。无论您专注于动态行为、简化结构复杂性，还是模拟次要元素，选择正确的楼层类型可确保精确的结果。本文概述了附加组件中可用的不同楼层类型，并重点介绍了各自的使用案例。

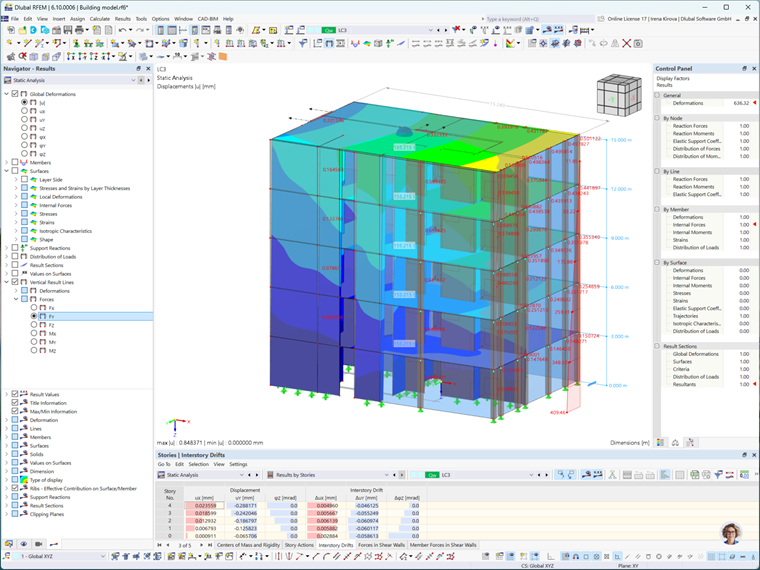

1. 默认楼层类型
默认楼层类型用于需要特定结果（如质量和逐层输出），而不包括详细的板和墙局部分析。它特别适合动态建筑行为的一般评估，主要关注建筑物在动态场景下的质量和性能。
模型使用全球3D计算进行分析，没有针对板和墙的部分2D分析。这产生了动态分析的表格，着重于建筑物在地震活动等场景下的整体动态行为，而不涉及局部变形或弯曲。
实际场景:
考虑一个正在进行地震分析的高层办公楼。在这个场景中，重点是建筑物的总体质量及其对动态荷载的响应。分析是全局进行的，提供了建筑物在地震期间的动态行为的一般视图，而不是单个楼层变形的详细分析。这正是默认楼层类型的优势所在，它简化了过程，并关注建筑的质量而不是局部刚度效应。

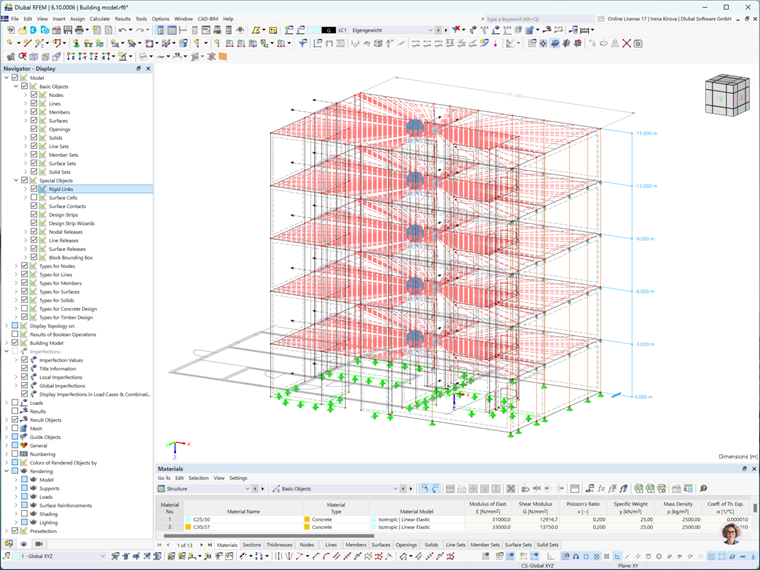

2. 刚性隔板
刚性隔板楼层类型假设板具有无限刚性，在3D计算中意味着板与墙之间的结果分离。这对于传统结构分析是理想的，因为楼层的灵活性不是关键考虑因素。在每个FE节点处应用刚性连接，耦合水平位移。虽然灵活性未被捕获，此类型简化了模型，使分析更高效。
实际场景:
考虑一个多层住宅建筑，具有钢筋混凝土地板。在该场景中，假设楼层的刚性足够高，可以忽略板的弯曲进行整体结构分析。选择刚性隔板楼层类型以简化模型，使其在分析时更加高效，同时关注结构的整体行为。
3. 半刚性隔板
半刚性隔板楼层类型考虑板的真实刚性，反映刚性隔板的概念。它在3D计算中考虑了楼层的灵活性，提供了如何在风或地震力等荷载下楼层行为的更准确表示。与刚性隔板类型不同，FE节点没有刚性耦合到重心，允许更精确的模型。
当楼层的刚度和灵活性显著影响结构行为时，该类型特别有用。它确保更详细和准确的侧向力和变形表示。
实际场景:
在一个包含办公室和住宅空间的混合用途建筑中，楼层可能表现出不同的灵活性水平，特别是如果它们由木材等材料制成。半刚性隔板楼层类型在这里特别有用，因为它考虑了楼层对风或地震荷载等侧向力的灵活性。此类型允许详细的模型，考虑楼层的灵活性，这对于准确的风荷载和地震分析至关重要。

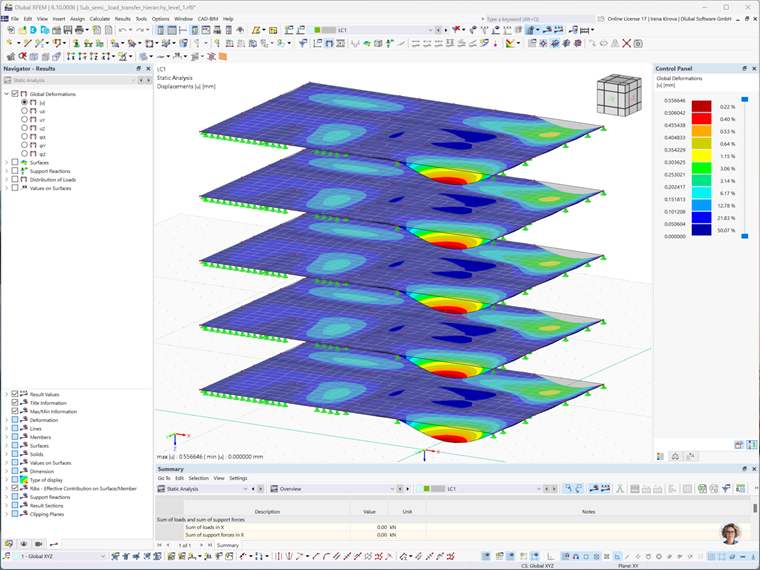

4. 仅负载传递楼层类型
仅负载传递楼层类型假设板不直接承受荷载，而仅将它们传递到支撑组件。该类型适用于如条形格栅或轻质屋顶面板等次要组件，这些组件作为负载分配元件而不贡献于建筑物的整体刚度。 在这种类型中，楼板不影响建筑物的平面内或平面外刚度。相反，它只是收集负载并将其传递到3D模型中的其他元素，确保主要承重组件没有过分复杂。
实际场景:
在具有张力膜结构的体育馆屋顶上，屋顶本身不直接抵抗荷载，而仅将荷载传递到结构支撑上，如张力电缆或支撑柱。仅负载传递楼层类型适合建模这些次要元素，如膜结构或轻质面板，它们仅作为负载分配组件，而不贡献于建筑物的整体刚度。这种方法确保模型精确地表示非结构性屋顶元素的行为，同时避免对主要承重组件的不必要复杂性。
不同楼层类型的组合灵活性
Dlubal建筑模型附加组件的一个显着特点是能够在模型的不同楼层上组合不同的楼层类型。这允许根据您期望每个楼层与结构其他部分的交互方式来调整模型。例如，您可以在楼层灵活性不太关键的低层使用“刚性隔板”类型，而在需要更详细的楼层行为分析的高层使用“半刚性隔板”类型。
实际场景:
在具有混合混凝土和木质楼层的高层建筑中，较低的楼层由于其较高的刚度可以使用刚性隔板楼层类型模型，而具有较灵活木质楼层的较高楼层可以使用半刚性隔板楼层类型模型。这种混合方法允许精确表示建筑物的整体行为，确保分析中的效率和精准。
结论
在Dlubal的建筑模型附加组件中选择适当的楼层类型对于实现准确和高效的结构分析至关重要。无论是通过刚性隔板类型简化模型，考虑楼层灵活性的半刚性隔板类型，还是使用仅负载传递楼层类型模拟次要组件，每种选择都是为特定的结构需求量身定制。在不同楼层上组合楼层类型进一步增强了模型，确保其准确表示现实世界的行为，同时保持效率。通过了解每种楼层类型的优势，您可以优化分析并确保可靠的结构模型。
