Dans le module complémentaire Building Model de Dlubal, sélectionner le type d'étage approprié est crucial pour modéliser avec précision le comportement d'un bâtiment. Chaque type d'étage sert des objectifs spécifiques, influençant l'analyse et les résultats. Que vous vous concentriez sur le comportement dynamique, que vous simplifiiez la complexité structurelle, ou que vous modélisiez des éléments secondaires, choisir le bon type d'étage garantit des résultats précis. Cet article fournit un aperçu des différents types d'étages disponibles dans le module complémentaire et met en évidence leurs cas d'utilisation respectifs.

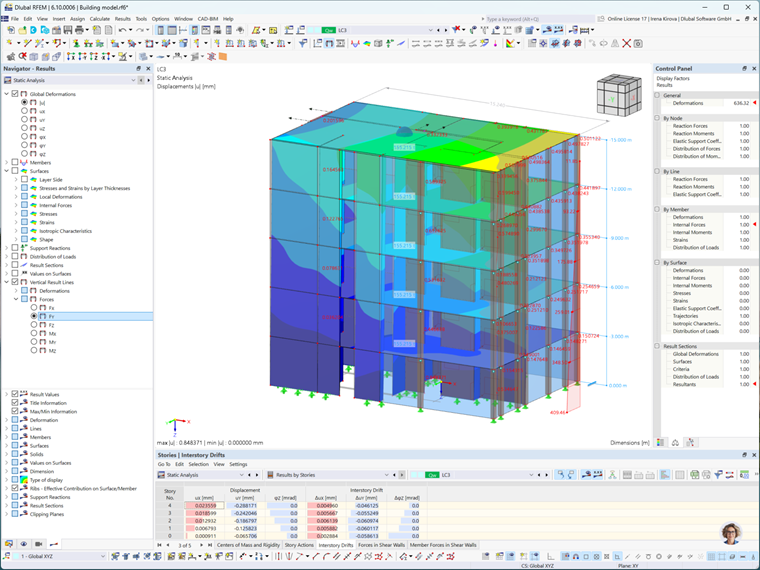

1. Type d'étage par défaut
Le type d'étage par défaut est utilisé lorsque des résultats spécifiques, tels que la masse et les sorties étage par étage, sont requis, en excluant les analyses locales détaillées des dalles et des murs. Il convient particulièrement aux évaluations générales du comportement dynamique du bâtiment, où l'accent principal est mis sur la masse du bâtiment et ses performances dans des scénarios dynamiques.
Le modèle est analysé en utilisant un calcul global 3D, sans analyses 2D partielles pour les dalles et les murs. Cela conduit à la création de tableaux pour l'analyse dynamique, en se concentrant sur le comportement dynamique global du bâtiment lors de scénarios comme l'activité sismique, sans approfondir les déformations locales ou la flexion.
Scénario dans le monde réel :
Considérons un immeuble de bureaux de grande hauteur subissant une analyse sismique. Dans ce scénario, l'accent est mis sur la masse globale du bâtiment et la façon dont elle réagit aux charges dynamiques. L'analyse est réalisée globalement, fournissant une vue générale du comportement dynamique du bâtiment pendant un tremblement de terre, plutôt qu'une analyse détaillée des déformations de chaque étage. C'est là que le type d'étage par défaut excelle, car il simplifie le processus et se concentre sur la masse du bâtiment plutôt que sur les effets de rigidité localisés.

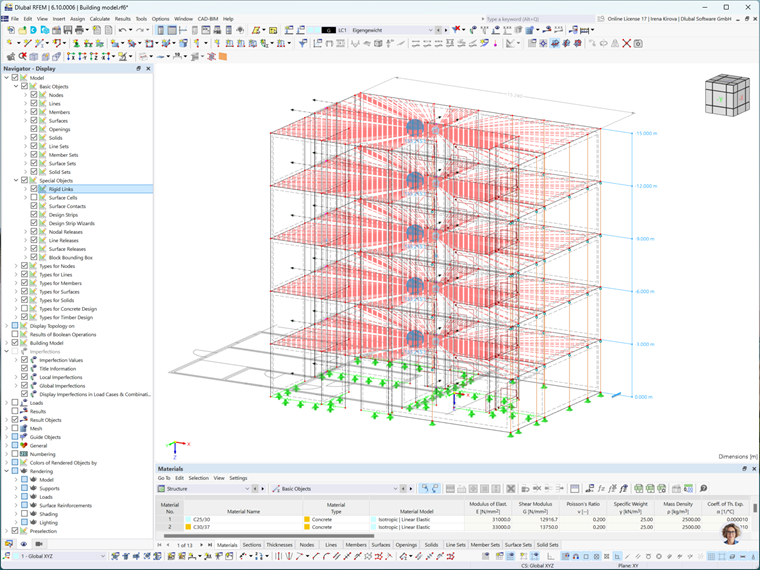

2. Diaphragme rigide
Le type d'étage Diaphragme rigide suppose que les dalles ont une rigidité infinie dans le calcul 3D, ce qui signifie que les résultats entre les dalles et les murs sont séparés. Il est idéal pour l'analyse structurelle traditionnelle, où la flexibilité des planchers n'est pas une considération critique. Des liaisons rigides sont appliquées à chaque nœud EF, couplant les déplacements horizontaux. Bien que la flexibilité ne soit pas capturée, ce type simplifie le modèle pour une analyse plus efficace.
Scénario dans le monde réel :
Considérons un immeuble résidentiel à plusieurs étages avec des planchers en béton armé. Dans ce scénario, la rigidité des planchers est supposée suffisamment élevée pour que la flexion des dalles puisse être négligée dans l'analyse structurelle globale. Le type d'étage Diaphragme rigide est choisi pour simplifier le modèle, le rendant plus efficace pour l'analyse tout en se concentrant sur le comportement global de la structure.

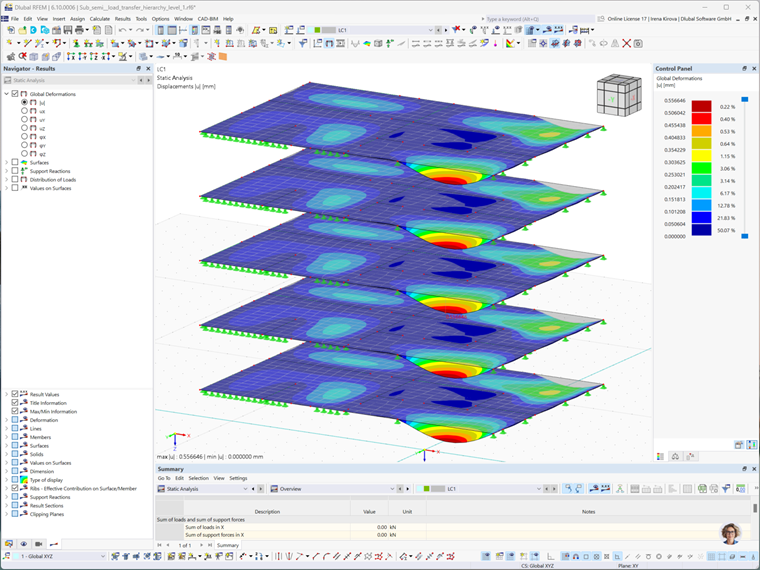

3. Diaphragme semi-rigide
Le type d'étage Diaphragme semi-rigide prend en compte la rigidité réelle des dalles, reflétant le concept d'un diaphragme rigide. Il tient compte de la flexibilité du plancher dans le calcul 3D, fournissant une représentation plus précise de la façon dont le plancher se comporte sous des charges telles que le vent ou les forces sismiques. Contrairement au type Diaphragme rigide, les nœuds EF ne sont pas couplés rigidement au centre de gravité, permettant une modélisation plus précise.
Ce type est particulièrement utile lorsque la rigidité et la flexibilité du plancher influencent significativement le comportement structurel. Il assure une représentation plus détaillée et précise des forces latérales et des déformations.
Scénario dans le monde réel :
Dans un bâtiment à usage mixte contenant à la fois des espaces de bureaux et résidentiels, les planchers peuvent présenter différents niveaux de flexibilité, surtout s'ils sont faits de matériaux comme le bois. Le type d'étage Diaphragme semi-rigide est particulièrement utile ici, car il tient compte de la flexibilité des planchers face à des forces latérales comme les charges de vent ou sismiques. Ce type permet une modélisation détaillée qui prend en compte la flexibilité des planchers, ce qui est crucial pour des analyses de charges de vent et sismiques précises.

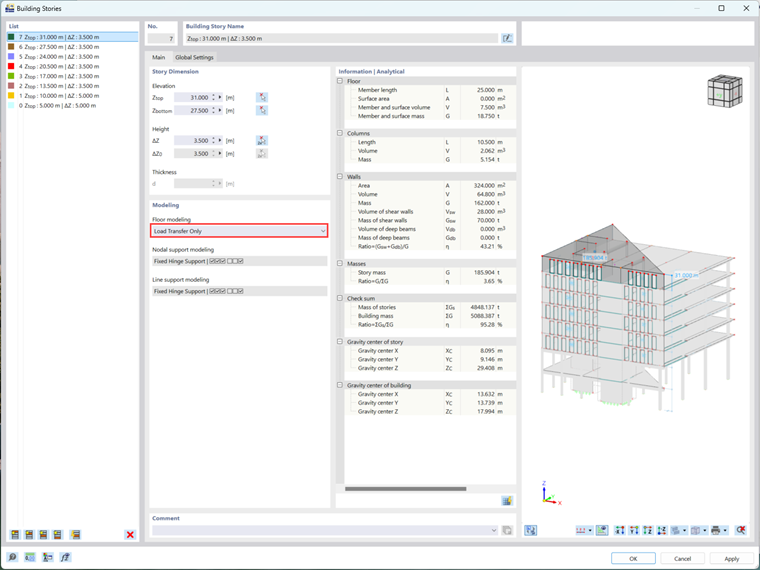

4. Type d'étage uniquement pour le transfert de charges
Le type d'étage uniquement pour le transfert de charges suppose que les dalles ne supportent pas directement les charges mais les transfèrent simplement aux éléments porteurs. Ce type est idéal pour les composants secondaires comme les grilles métalliques ou les panneaux de toit légers qui agissent comme des éléments de distribution de charges sans contribuer à la rigidité globale du bâtiment. Dans ce type, la dalle de plancher n'influence pas la rigidité du bâtiment ni dans le plan, ni hors du plan. Elle collecte simplement les charges et les transfère à d'autres éléments du modèle 3D, garantissant que les composants porteurs principaux ne sont pas surcomplicatés.
Scénario dans le monde réel :
Dans le cas d'un toit de stade avec une structure membrane tendue, le toit lui-même ne résiste pas directement aux charges mais transfère simplement les charges aux supports structurels, comme les câbles de tension ou les colonnes de support. Le type d'étage uniquement pour le transfert de charges convient pour modéliser ces éléments secondaires, comme le tissu de membrane ou les panneaux légers, qui n'agissent que comme des composants de distribution de charges sans contribuer à la rigidité globale du bâtiment. Cette approche garantit que le modèle représente précisément le comportement des éléments de toit non structurels tout en évitant une complexité inutile dans les composants porteurs principaux.
Flexibilité dans le mélange des types d'étages
L'un des traits distinctifs du module complémentaire Building Model de Dlubal est la possibilité de mélanger différents types d'étages à travers les différents étages du modèle. Cela permet d'adapter le modèle pour refléter les comportements différents à chaque étage, en fonction de la manière dont vous attendez que chaque étage interagisse avec le reste de la structure. Par exemple, vous pourriez utiliser un type « Diaphragme rigide » pour les étages inférieurs où la flexibilité des planchers est moins critique, tout en utilisant « Diaphragme semi-rigide » pour les étages supérieurs nécessitant une analyse du comportement des planchers plus détaillée.
Scénario dans le monde réel :
Dans un immeuble de grande hauteur avec un mélange de planchers en béton et en bois, les étages inférieurs pourraient être modélisés en utilisant le type d'étage Diaphragme rigide en raison de leur plus grande rigidité, tandis que les étages supérieurs avec des planchers en bois plus flexibles pourraient être modélisés en utilisant le type d'étage Diaphragme semi-rigide. Cette approche hybride permet une représentation précise du comportement global du bâtiment, garantissant à la fois efficacité et précision dans l'analyse.
Conclusion
Choisir le type d'étage approprié dans le module complémentaire Building Model de Dlubal est essentiel pour obtenir une analyse structurelle précise et efficace. Que vous simplifiez le modèle avec le type Diaphragme rigide, que vous considériez la flexibilité des planchers avec le type Diaphragme semi-rigide, ou que vous modélisiez des éléments secondaires avec le type d'étage uniquement pour le transfert de charges, chaque option est adaptée à des besoins structurels spécifiques. Mélanger les types d'étages entre différents étages améliore encore le modèle, garantissant qu'il représente précisément le comportement du monde réel tout en maintenant l'efficacité. En comprenant les forces de chaque type d'étage, vous pouvez optimiser votre analyse et garantir un modèle structurel fiable.
