Nel componente aggiuntivo Building Model di Dlubal, selezionare il tipo di piano appropriato è cruciale per modellare accuratamente il comportamento di un edificio. Ogni tipo di piano ha scopi specifici, influenzando l'analisi e i risultati. Che tu stia concentrandoti sul comportamento dinamico, semplificando la complessità strutturale o modellando elementi secondari, scegliere il tipo di piano giusto assicura risultati precisi. Questo articolo fornisce una panoramica dei diversi tipi di piano disponibili nel componente aggiuntivo e ne evidenzia i rispettivi casi d'uso.

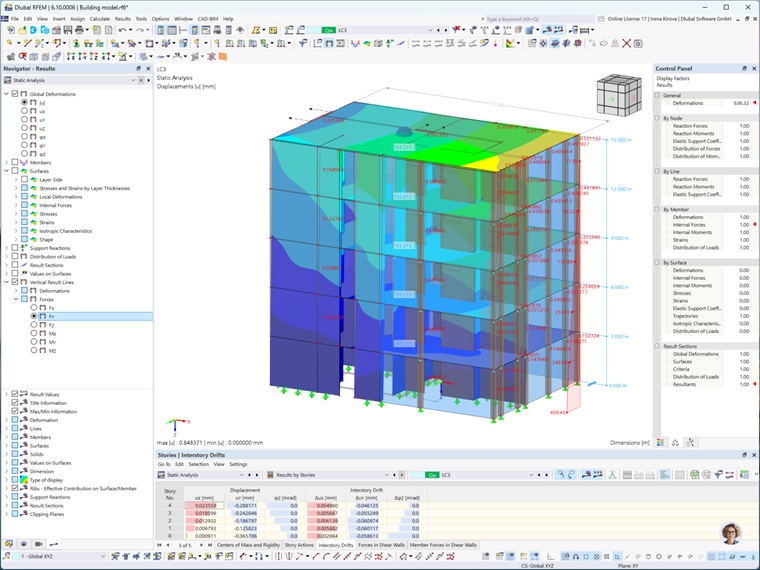

1. Tipo di Piano Predefinito
Il tipo di piano predefinito viene utilizzato quando sono richiesti risultati specifici, come le masse e gli output piano per piano, escludendo analisi locali dettagliate di solai e pareti. È particolarmente adatto per valutazioni generali del comportamento dinamico degli edifici, dove l'attenzione principale è rivolta alla massa dell'edificio e alle sue prestazioni in scenari dinamici.
Il modello viene analizzato utilizzando un calcolo globale 3D, senza analisi parziali 2D per solai e pareti. Ciò comporta la creazione di tabelle per l'analisi dinamica, concentrandosi sul comportamento dinamico complessivo dell'edificio durante scenari come l'attività sismica, senza entrare nei dettagli delle deformazioni locali o della flessione.
Scenario Reale:
Considera un edificio per uffici alto sottoposto ad analisi sismica. In questo scenario, l'attenzione è rivolta alla massa complessiva dell'edificio e a come essa risponde ai carichi dinamici. L'analisi viene effettuata a livello globale, fornendo una vista generale del comportamento dinamico dell'edificio durante un terremoto, piuttosto che un'analisi dettagliata delle deformazioni dei singoli piani. Qui è dove il tipo di piano predefinito eccelle, poiché semplifica il processo e si concentra sulla massa dell'edificio piuttosto che sugli effetti di rigidità localizzati.

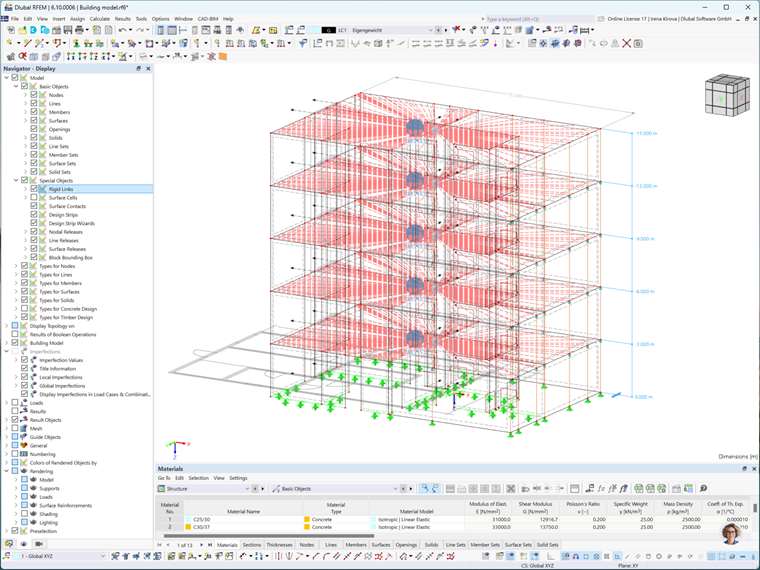

2. Diaframma Rigido
Il tipo di piano Diaframma Rigido presume che i solai abbiano rigidità infinita nel calcolo 3D, il che significa che i risultati tra solai e pareti sono separati. È ideale per l'analisi strutturale tradizionale, dove la flessibilità dei piani non è una considerazione critica. Collegamenti rigidi vengono applicati a ciascun nodo FE, accoppiando gli spostamenti orizzontali. Sebbene la flessibilità non venga catturata, questo tipo semplifica il modello per un'analisi più efficiente.
Scenario Reale:
Considera un edificio residenziale a più piani con solai in cemento armato. In questo scenario, si presume che la rigidità dei solai sia abbastanza alta da trascurare la flessione dei solai per l'analisi strutturale complessiva. Il tipo di piano Diaframma Rigido viene scelto per semplificare il modello, rendendolo più efficiente per l'analisi mentre si concentra sul comportamento globale della struttura.

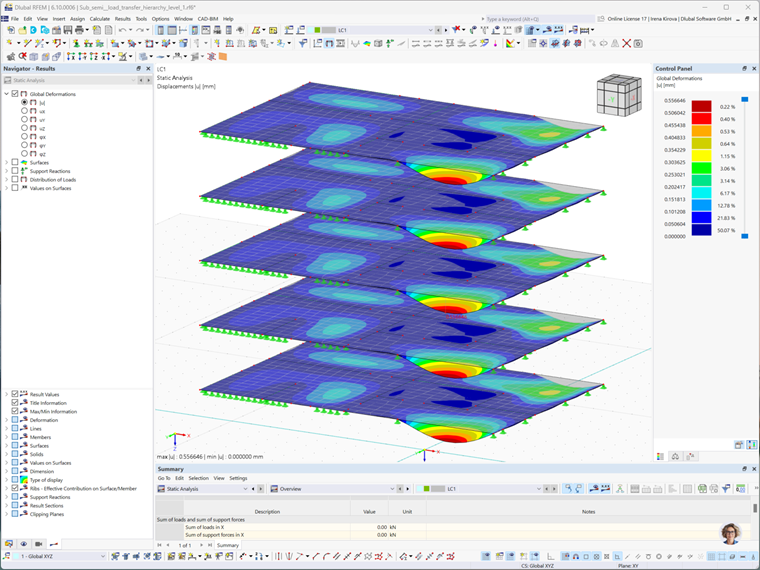

3. Diaframma Semi-Rigido
Il tipo di piano Diaframma Semi-Rigido considera la rigidità reale dei solai, riflettendo il concetto di un diaframma rigido. Tiene conto della flessibilità del piano nel calcolo 3D, fornendo una rappresentazione più accurata di come il piano si comporta sotto carichi come il vento o le forze sismiche. A differenza del tipo Diaframma Rigido, i nodi FE non sono accoppiati rigidamente al centro di gravità, consentendo un modello più preciso.
Questo tipo è particolarmente utile quando la rigidità e la flessibilità del piano influenzano significativamente il comportamento strutturale. Garantisce una rappresentazione più dettagliata e accurata delle forze laterali e delle deformazioni.
Scenario Reale:
In un edificio a uso misto contenente sia spazi per uffici che residenziali, i piani possono mostrare diversi livelli di flessibilità, specialmente se sono fatti di materiali come il legno. Il tipo di piano Diaframma Semi-Rigido è particolarmente utile qui, poiché tiene conto della flessibilità dei piani in risposta a forze laterali come i carichi del vento o i carichi sismici. Questo tipo consente un modello dettagliato che tiene conto della flessibilità dei piani, cruciale per analisi accurate dei carichi del vento e sismiche.

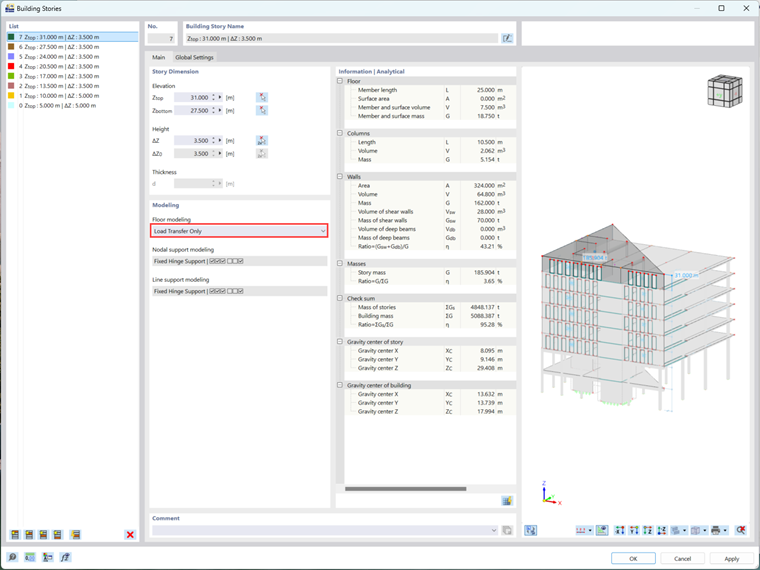

4. Tipo di Piano Solo Trasferimento Carichi
Il tipo di piano Solo Trasferimento Carichi presume che i solai non sopportino carichi direttamente, ma li trasferiscano semplicemente agli elementi di supporto. Questo tipo è ideale per componenti secondari come grigliati o pannelli di copertura leggeri che agiscono come elementi di distribuzione del carico senza contribuire alla rigidità complessiva dell'edificio. In questo tipo, la soletta non influenza la rigidità dell'edificio né nel piano né fuori piano. Invece, raccoglie semplicemente i carichi e li trasferisce ad altri elementi nel modello 3D, garantendo che i componenti principali che sostengono il carico non siano eccessivamente complicati.
Scenario Reale:
Nel caso di un tetto da stadio con una struttura a membrana tesa, il tetto stesso non resiste a carichi direttamente ma si limita a trasferire i carichi ai supporti strutturali, come cavi di tensione o colonne di supporto. Il tipo di piano Solo Trasferimento Carichi è adatto per modellare questi elementi secondari, come il tessuto della membrana o pannelli leggeri, che agiscono solo come componenti di distribuzione del carico senza contribuire alla rigidità complessiva dell'edificio. Questo approccio assicura che il modello rappresenti accuratamente il comportamento degli elementi del tetto non strutturali evitando complessità inutili nei componenti principali che sopportano il carico.
Flessibilità nel Mescolare Tipi di Piano
Una delle caratteristiche distintive del componente aggiuntivo Building Model di Dlubal è la possibilità di mescolare diversi tipi di piani su piani separati nel modello. Questo ti consente di personalizzare il modello per riflettere diversi comportamenti su ogni piano, a seconda di come si prevede che ciascun piano interagisca con il resto della struttura. Ad esempio, puoi utilizzare un tipo "Diaframma Rigido" per i piani inferiori dove la flessibilità dei piani è meno critica, mentre utilizzi un "Diaframma Semi-Rigido" per i piani superiori che richiedono un'analisi più dettagliata del comportamento del piano.
Scenario Reale:
In un edificio alto con una combinazione di solai in cemento e in legno, i piani inferiori potrebbero essere modellati utilizzando il tipo di piano Diaframma Rigido a causa della loro maggiore rigidità, mentre i piani superiori con pavimenti in legno più flessibili potrebbero essere modellati utilizzando il tipo di piano Diaframma Semi-Rigido. Questo approccio ibrido consente una rappresentazione accurata del comportamento complessivo dell'edificio, garantendo sia efficienza che precisione nell'analisi.
Conclusione
Scegliere il tipo di piano appropriato nel componente aggiuntivo Building Model di Dlubal è essenziale per ottenere un'analisi strutturale accurata ed efficiente. Che si tratti di semplificare il modello con il tipo Diaframma Rigido, considerare la flessibilità del piano con il tipo Diaframma Semi-Rigido, o modellare elementi secondari utilizzando il tipo di piano Solo Trasferimento Carichi, ogni opzione è studiata per esigenze strutturali specifiche. La combinazione di diversi tipi di piani su piani diversi migliora ulteriormente il modello, garantendo che rappresenti accuratamente il comportamento del mondo reale mantenendo l'efficienza. Comprendendo i punti di forza di ciascun tipo di piano, è possibile ottimizzare l'analisi e garantire un modello strutturale affidabile.
