En el complemento del Modelo de Edificio de Dlubal, seleccionar el tipo de planta adecuado es crucial para modelar con precisión el comportamiento de un edificio. Cada tipo de planta cumple con propósitos específicos, influyendo en el análisis y los resultados. Ya sea que te enfoques en el comportamiento dinámico, simplifiques la complejidad estructural o modeles elementos secundarios, elegir el tipo de planta correcto asegura resultados precisos. Este artículo proporciona una visión general de los diferentes tipos de planta disponibles en el complemento y destaca sus respectivos casos de uso.

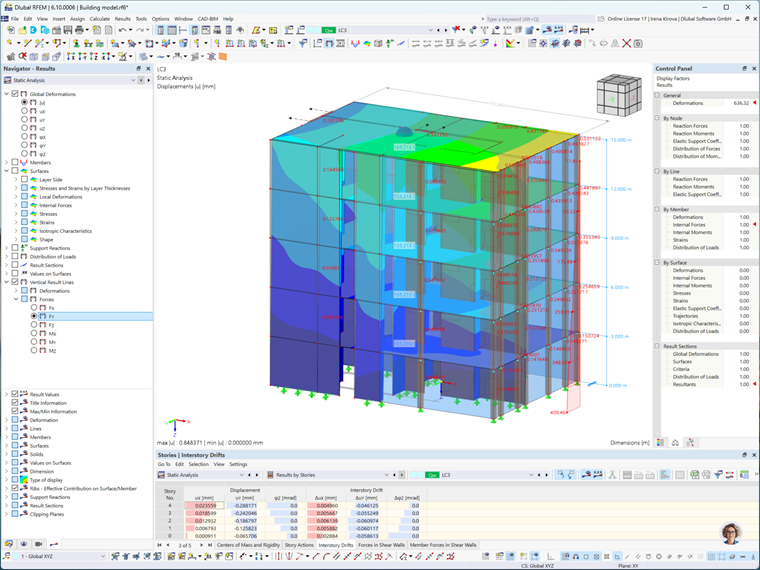

1. Tipo de Planta Predeterminado
El tipo de planta predeterminado se utiliza cuando se requieren resultados específicos, como masas y salidas de planta por planta, excluyendo análisis locales detallados de losas y paredes. Es particularmente adecuado para evaluaciones generales del comportamiento dinámico de edificios, donde el enfoque principal está en la masa del edificio y su rendimiento en escenarios dinámicos.
El modelo se analiza utilizando un cálculo 3D global, sin análisis parciales 2D para losas y paredes. Esto resulta en la creación de tablas para análisis dinámico, enfocándose en el comportamiento dinámico general del edificio durante escenarios como actividad sísmica, sin profundizar en deformaciones locales o flexión.
Escenario del Mundo Real:
Considera un edificio de oficinas de gran altura sometido a análisis sísmico. En este caso, el enfoque está en la masa general del edificio y cómo responde a cargas dinámicas. El análisis se realiza de manera global, proporcionando una vista general del comportamiento dinámico del edificio durante un terremoto, en lugar de un análisis detallado de las deformaciones individuales de los pisos. Aquí es donde el tipo de planta predeterminado sobresale, ya que simplifica el proceso y se enfoca en la masa del edificio en lugar de en los efectos de rigidez localizados.
2. Diafragma Rígido

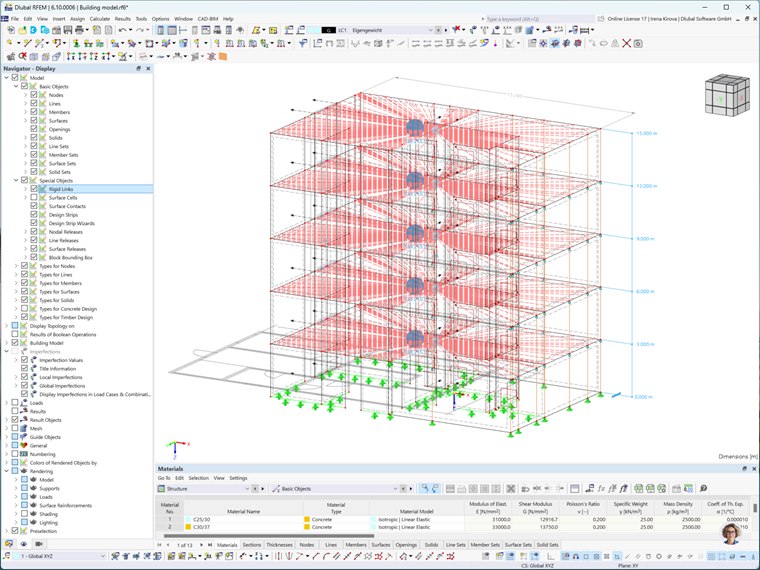

El tipo de planta de Diafragma Rígido asume que las losas tienen rigidez infinita en el cálculo 3D, lo que significa que los resultados entre losas y paredes están separados. Es ideal para análisis estructurales tradicionales donde la flexibilidad del piso no es una consideración crítica. Enlaces rígidos se aplican en cada nodo del EF, acoplando los desplazamientos horizontales. Aunque no se captura la flexibilidad, este tipo simplifica el modelo para un análisis más eficiente.
Escenario del Mundo Real:
Considera un edificio residencial de varios pisos con pisos de concreto reforzado. En este caso, se asume que la rigidez del piso es lo suficientemente alta como para que la flexión de las losas pueda ser despreciada para el análisis estructural general. Se elige el tipo de planta Diafragma Rígido para simplificar el modelo, haciéndolo más eficiente para el análisis mientras se enfoca en el comportamiento global de la estructura.
3. Diafragma Semi-Rígido

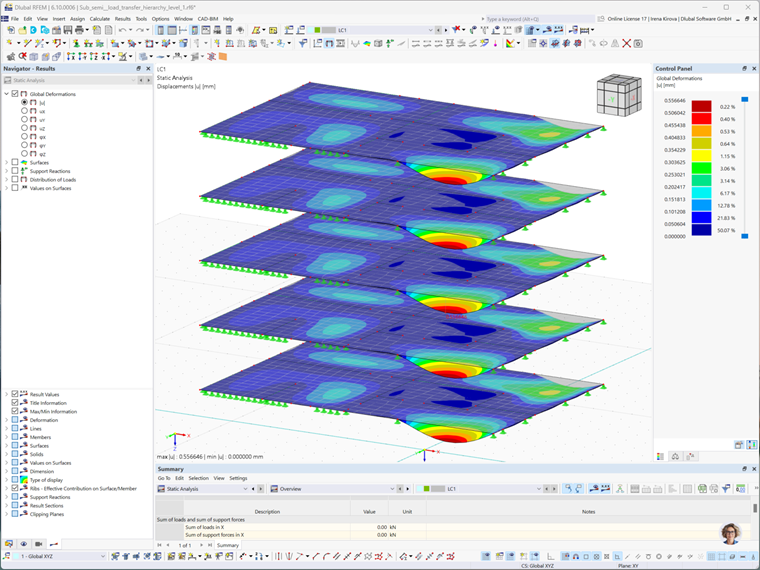

El tipo de planta de Diafragma Semi-Rígido considera la rigidez real de las losas, reflejando el concepto de un diafragma rígido. Tiene en cuenta la flexibilidad del piso en el cálculo 3D, proporcionando una representación más precisa de cómo el piso se comporta bajo cargas como viento o fuerzas sísmicas. A diferencia del tipo Diafragma Rígido, los nodos del EF no están acoplados rígidamente al centro de gravedad, permitiendo un modelo más preciso.
Este tipo es particularmente útil cuando la rigidez y la flexibilidad del piso influyen significativamente en el comportamiento estructural. Asegura una representación más detallada y precisa de fuerzas laterales y deformaciones.
Escenario del Mundo Real:
En un edificio de uso mixto que contiene espacio tanto para oficinas como residencial, los pisos pueden exhibir diferentes niveles de flexibilidad, especialmente si están hechos de materiales como madera. El tipo de planta Diafragma Semi-Rígido es especialmente útil aquí, ya que tiene en cuenta la flexibilidad de los pisos en respuesta a fuerzas laterales como cargas de viento o sísmicas. Este tipo permite un modelo detallado que considera la flexibilidad de los pisos, lo cual es crucial para análisis de carga de viento y sísmicos precisos.

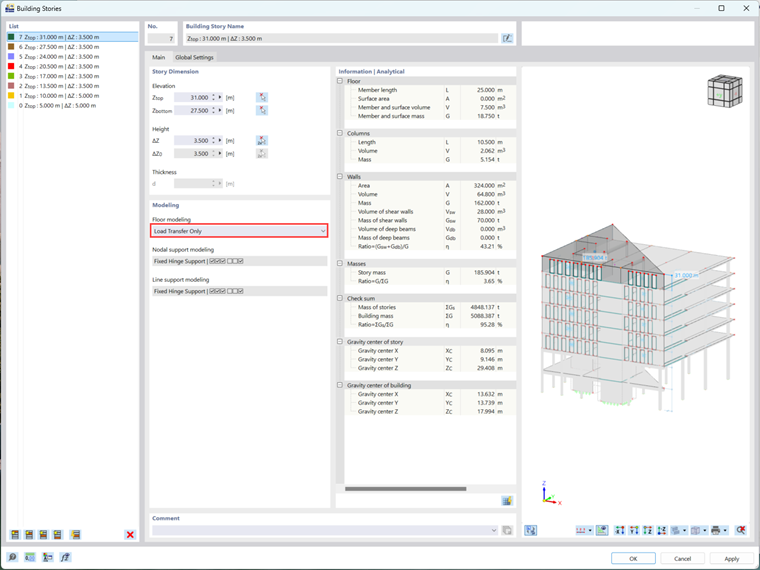

4. Tipo de Planta Solo Transferencia de Carga
El tipo de planta Solo Transferencia de Carga asume que las losas no soportan cargas directamente, sino que simplemente las transfieren a los elementos de soporte. Este tipo es ideal para componentes secundarios, como rejillas de barras o paneles de techo livianos que actúan como elementos de distribución de carga sin contribuir a la rigidez general del edificio. En este tipo, la losa del piso no influye en la rigidez del edificio, ni en el plano ni fuera de él. En cambio, simplemente recopila cargas y las transfiere a otros elementos en el modelo 3D, asegurando que los componentes principales de soporte de carga no sean sobre complicados.
Escenario del Mundo Real:
En el caso de un techo de estadio con una estructura de membrana tensada, el techo en sí no resiste cargas directamente, sino que simplemente transfiere las cargas a los soportes estructurales, como los cables de tensión o columnas de soporte. El tipo de planta Solo Transferencia de Carga es adecuado para modelar estos elementos secundarios, como la tela de membrana o paneles livianos, que solo actúan como componentes de distribución de carga sin contribuir a la rigidez general del edificio. Este enfoque asegura que el modelo represente con precisión el comportamiento de los elementos de techo no estructurales mientras evita una complejidad innecesaria en los componentes principales de soporte de carga.
Flexibilidad en la Mezcla de Tipos de Planta
Una de las características destacadas del complemento del Modelo de Edificio de Dlubal es la capacidad de mezclar diferentes tipos de planta en las distintas plantas del modelo. Esto te permite adaptar el modelo para reflejar diferentes comportamientos en cada piso, dependiendo de cómo esperes que cada piso interactúe con el resto de la estructura. Por ejemplo, podrías usar un tipo de “Diafragma Rígido” para plantas inferiores donde la flexibilidad del piso es menos crítica, mientras que usas “Diafragma Semi-Rígido” para plantas superiores que requieren un análisis más detallado del comportamiento del piso.
Escenario del Mundo Real:
En un edificio de gran altura con una mezcla de pisos de concreto y madera, las plantas inferiores podrían ser modeladas usando el tipo de planta de Diafragma Rígido debido a su mayor rigidez, mientras que las plantas superiores con pisos de madera más flexibles podrían ser modeladas usando el tipo de planta de Diafragma Semi-Rígido. Este enfoque híbrido permite una representación precisa del comportamiento general del edificio, asegurando tanto eficiencia como precisión en el análisis.
Conclusión
Elegir el tipo de planta apropiado en el complemento del Modelo de Edificio de Dlubal es esencial para lograr un análisis estructural preciso y eficiente. Ya sea simplificando el modelo con el tipo de Diafragma Rígido, considerando la flexibilidad del piso con el tipo de Diafragma Semi-Rígido o modelando elementos secundarios usando el tipo de planta Solo Transferencia de Carga, cada opción está diseñada para necesidades estructurales específicas. Mezclar tipos de plantas en diferentes niveles mejora aún más el modelo, asegurando que represente con precisión el comportamiento del mundo real manteniendo la eficiencia. Al entender las fortalezas de cada tipo de planta, puedes optimizar tu análisis y asegurar un modelo estructural confiable.
