V addonu Model budovy společnosti Dlubal je výběr vhodného typu podlaží rozhodující pro přesné modelování chování budovy. Každý typ podlaží slouží ke specifickým účelům a ovlivňuje analýzu a výsledky. Ať už se zaměřujete na dynamické chování, zjednodušení konstrukční složitosti nebo modelování sekundárních prvků, výběr správného typu podlaží zajistí přesné výsledky. Tento článek poskytuje přehled různých typů podlaží dostupných v addonu a zdůrazňuje jejich příslušné případy použití.
1. Standardní typ podlaží

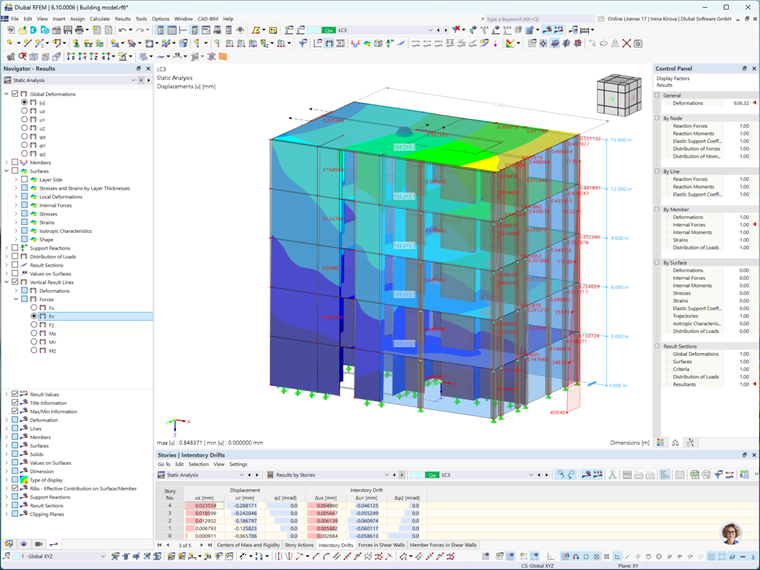

Standardní typ podlaží se používá, když jsou vyžadovány konkrétní výsledky, jako jsou výstupy hmotnosti a jednotlivých podlaží, bez podrobných lokálních analýz desek a stěn. Je vhodný zejména pro obecné posouzení dynamického chování budovy, kde je primární pozornost zaměřena na hmotnost a výkon budovy v dynamických scénářích.
Model je analyzován pomocí globálního 3D výpočtu bez dílčích 2D analýz desek a stěn. Výsledkem jsou tabulky pro dynamickou analýzu, které se zaměřují na celkové dynamické chování budovy během scénářů, jako je seizmická aktivita, aniž by se zabývaly lokálními deformacemi nebo ohyby.
Reálný scénář:
Uvažujme výškovou kancelářskou budovu, která prochází seizmickou analýzou. V tomto scénáři se zaměříme na celkovou hmotnost budovy a její reakci na dynamické zatížení. Analýza je provedena globálně a poskytuje obecný pohled na dynamické chování budovy během zemětřesení, spíše než detailní analýzu deformací jednotlivých podlaží. Zde vyniká typ podlaží Standardní, který zjednodušuje proces a zaměřuje se na hmotnost budovy spíše než na lokální účinky tuhosti.
2. Tuhá diafragma

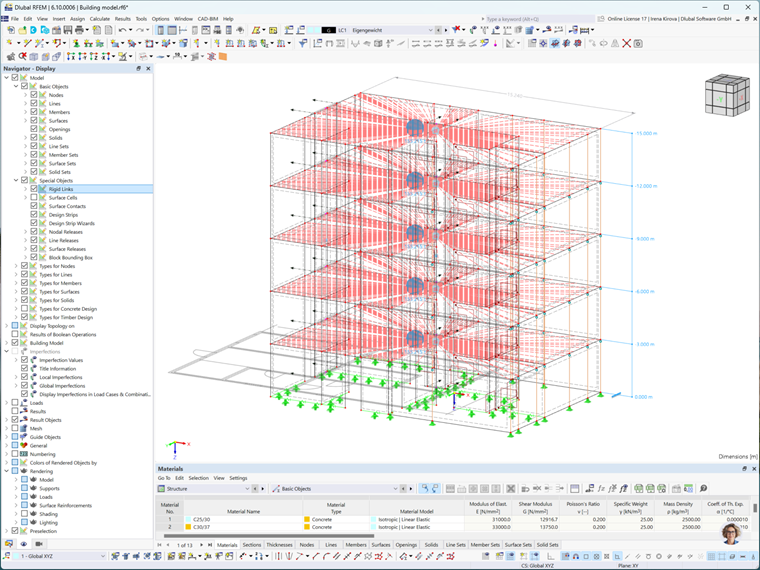

Typ příběhu Tuhá diafragma předpokládá, že desky mají v 3D výpočtu nekonečnou tuhost, což znamená, že výsledky mezi deskami a stěnami jsou oddělené. Je ideální pro tradiční analýzu konstrukce, kde pružnost podlahy není kritickým faktorem. Tuhé vazby jsou aplikovány na každý uzel KP a spojují vodorovné posuny. Ačkoli pružnost není zachycena, tento typ zjednodušuje model pro účinnější analýzu.
Reálný scénář:
Uvažujme vícepodlažní obytnou budovu se železobetonovými stropními deskami. V tomto scénáři předpokládáme, že tuhost stropu je dostatečně vysoká, takže ohyb desek lze v celkové analýze konstrukce zanedbat. Typ podlaží Tuhá diafragma je zvolen pro zjednodušení modelu, čímž se zvýší účinnost analýzy a zaměří se na globální chování konstrukce.
3. Polotuhá diafragma

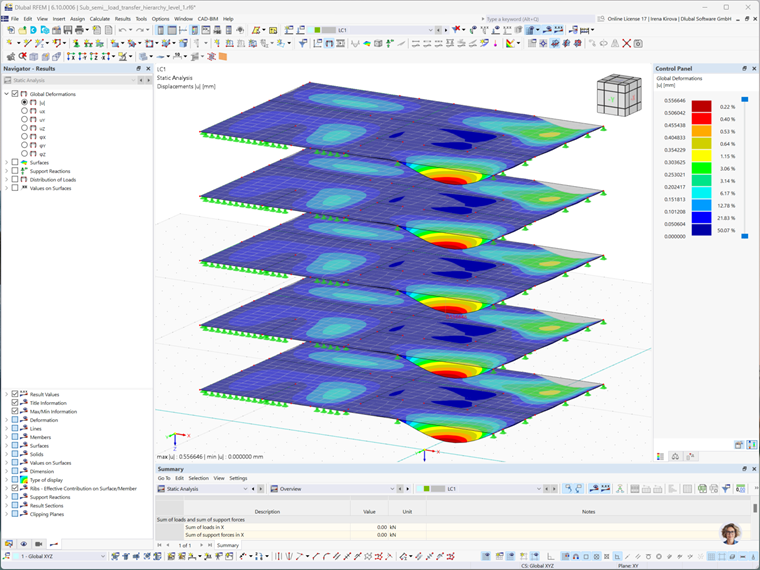

Typ podlaží Polotuhá diafragma zohledňuje skutečnou tuhost desek a odráží koncept tuhé diafragmy. Zohledňuje pružnost stropu ve 3D výpočtu a poskytuje přesnější představu o chování stropu při zatížení větrem nebo seizmickými silami. Na rozdíl od typu Tuhá diafragma nejsou uzly KP pevně spojeny s těžištěm, což umožňuje přesnější model.
Tento typ je zvláště užitečný, když tuhost a pružnost podlahy významně ovlivňují chování konstrukce. Zajišťuje podrobnější a přesnější zobrazení bočních sil a deformací.
Reálný scénář:
V budově se smíšeným využitím, která obsahuje kancelářské i obytné prostory, mohou podlahy vykazovat různé úrovně pružnosti, zejména pokud jsou vyrobeny z materiálů, jako je dřevo. Typ podlaží Polotuhá diafragma je zde obzvláště užitečný, protože zohledňuje pružnost stropů v reakci na boční síly, jako je zatížení větrem nebo seizmické zatížení. Tento typ umožňuje vytvořit detailní model, který zohledňuje pružnost stropů, což je rozhodující pro přesnou analýzu zatížení větrem a seizmickou analýzu.
4. Typ podlaží Pouze přenos zatížení

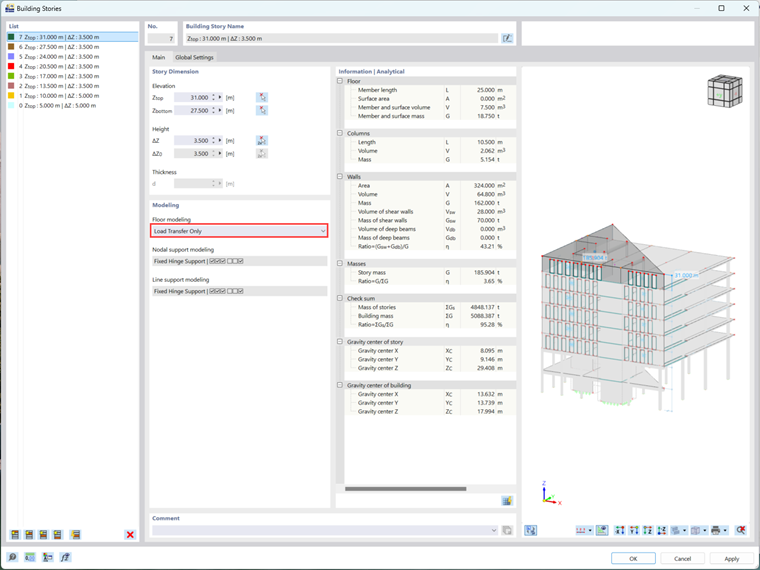

Typ podlaží Pouze přenos zatížení předpokládá, že desky přímo nenesou zatížení, ale pouze je přenášejí na nosné prvky. Tento typ je ideální pro vedlejší komponenty, jako jsou mřížové rošty nebo lehké střešní panely, které fungují jako prvky raznášení zatížení, aniž by přispívaly k celkové tuhosti budovy.
V tomto typu stropní deska neovlivňuje tuhost budovy ani v rovině, ani mimo rovinu. Místo toho pouze shromažďuje zatížení a přenáší je na jiné prvky v 3D modelu, čímž zajišťuje, že hlavní nosné komponenty nejsou příliš komplikované.
Praktický příklad:
V případě střešní konstrukce stadionu s napnutou membránou střecha sama o sobě neodolává zatížení přímo, ale pouze přenáší zatížení na nosné konstrukce, jako jsou napínací lana nebo nosné sloupy. Typ podlaží Pouze přenos zatížení je vhodný pro modelování těchto sekundárních prvků, jako je membránová tkanina nebo lehké panely, které slouží pouze jako komponenty raznášení zatížení, aniž by přispívaly k celkové tuhosti budovy. Toto použití zajišťuje, že model přesně reprezentuje chování nenosných prvků střechy a zároveň se vyhnete zbytečné složitosti hlavních nosných komponent.
Pružnost při kombinování typů podlaží
Jednou z vynikajících funkcí addonu Model budovy od společnosti Dlubal je možnost kombinovat různé typy podlaží v rámci jednotlivých podlaží modelu. To vám umožňuje přizpůsobit model tak, aby odrážel různé chování jednotlivých podlaží v závislosti na tom, jak očekáváte, že bude každé podlaží interagovat se zbytkem konstrukce. Například můžete použít typ „Tuhá diafragma“ pro spodní podlaží, kde není pružnost stropu tak důležitá, zatímco pro horní podlaží, která vyžadují podrobnější analýzu chování stropu, můžete použít typ „Polotuhá diafragma“.
Reálný scénář:
Ve výškové budově s kombinací betonových a dřevěných podlah lze spodní podlaží modelovat pomocí typu podlaží Tuhá diafragma kvůli jejich vyšší tuhosti, zatímco horní podlaží s pružnějšími dřevěnými podlahami lze modelovat pomocí typu podlaží Polotuhá diafragma. Toto hybridní použití umožňuje přesné znázornění celkového chování budovy a zajišťuje účinnost i přesnost analýzy.
Závěr
Výběr vhodného typu podlaží v addonu Model budovy od společnosti Dlubal je nezbytný pro dosažení přesné a účinné analýzy konstrukce. Ať už zjednodušujete model pomocí typu Tuhá diafragma, zohledňujete pružnost stropu pomocí typu Polotuhá diafragma nebo modelujete sekundární prvky pomocí typu Pouze přenos zatížení, každá možnost je přizpůsobena konkrétním konstrukčním potřebám. Kombinace typů podlaží v různých patrech dále vylepšuje model a zajišťuje, že přesně reprezentuje reálné chování při zachování účinnosti. Porozuměním pevnosti každého typu podlaží můžete optimalizovat analýzu a zajistit spolehlivý model konstrukce.
