Definição das articulações de linha em laje de piso sobre um painel de parede

Tenho uma laje de piso apoiada em um painel de parede. O painel de parede deve absorver apenas forças normais. Por isso, inseri uma articulação de linha entre as superfícies e a defini de forma que existam articulações para todos os esforços internos, exceto na direção ux.

Embora nenhuma articulação tenha sido definida para ux, a laje se deforma sem ser apoiada pelo painel de parede. Onde está o erro?

Resposta:

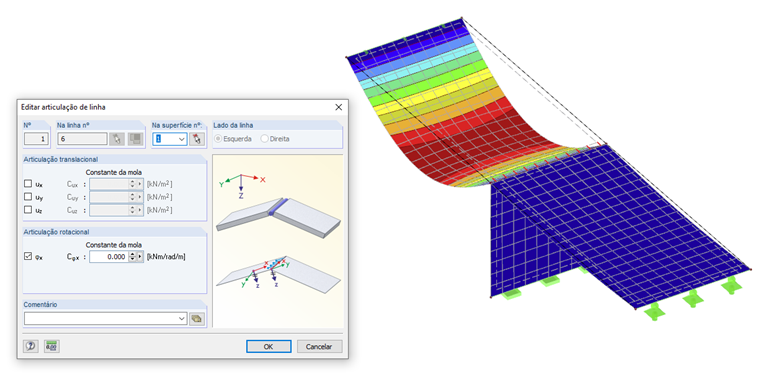

Uma articulação de linha é o elemento estrutural correto para definir a ligação entre as superfícies individuais. No entanto, as definições de articulação da articulação de linha não se referem aos esforços internos na superfície, mas sim ao sistema de coordenadas local da articulação de linha.

Se apenas forças normais devem ser transferidas para o painel de parede, nenhuma articulação deve ser definida para a direção uz. Todas as outras direções de articulação devem ser definidas como articuladas.

;
