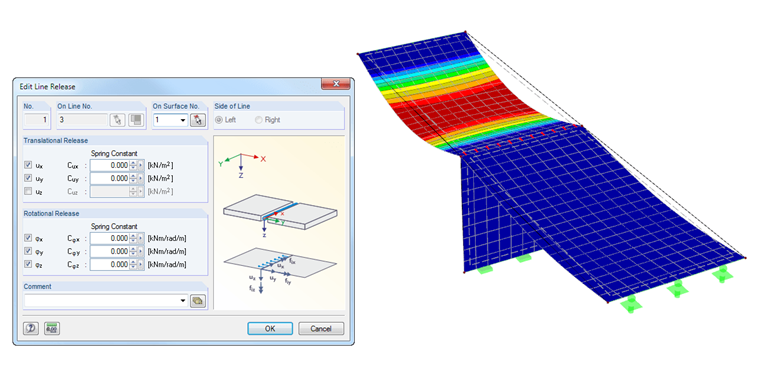

Modelowałem płytę fundamentową opartą na ścianie, ale chcę, by ściana absorbowała tylko siły osiowe. Z tego względu wprowadziłem zwolnienie liniowe pomiędzy powierzchniami. Następnie zdefiniowałem zwolnienie liniowe w taki sposób, że zwolnienia są dostępne dla wszystkich sił wewnętrznych z wyjątkiem sił w kierunku u x .

Płyta jest teraz odkształcana bez podpartej ścianą, ale nie zdefiniowano zwolnienia dla ux. Gdzie jest błąd?

Odpowiedź

W tym przypadku zwolnienie liniowe jest prawym elementem konstrukcyjnym definiującym połączenie między pojedynczymi powierzchniami. Definicje zwolnienia liniowego zwolnienia nie odnoszą się jednak do sił wewnętrznych w powierzchni, lecz do lokalnego układu współrzędnych zwolnienia liniowego.

Jeżeli zatem w ścianie mają zostać przeniesione jedynie siły osiowe, nie należy definiować zwolnienia dla kierunku u z . Ponadto wszystkie zwolnione kierunki zwolnienia należy ustawić jako odchylane.
