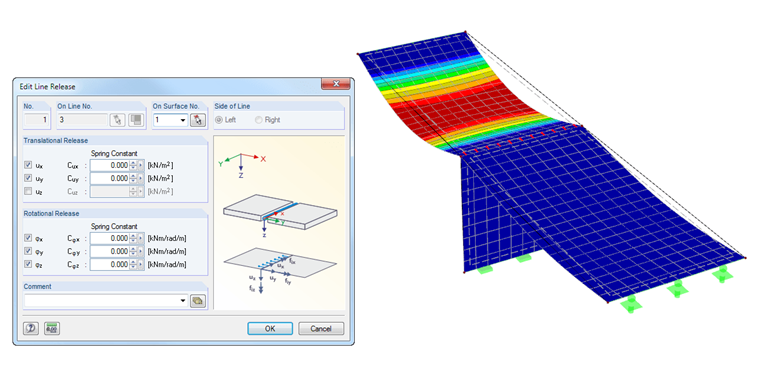

Modeloval jsem stropní desku, která je uložena na stěně, ale chci, aby stěna absorbovala pouze podélné síly. Proto jsem mezi plochami vložil liniový úchylkoměr. Poté jsme liniové uvolnění stanovili tak, že klouby existují pro všechny vnitřní síly kromě sil ve směru u x .

Nyní se deska deformuje, aniž by byla podepřena stěnou, ačkoli u x nebylo definováno žádné uvolnění. Kde je chyba?

Odpověď

V tomto případě je liniové uvolnění správným konstrukčním prvkem pro zadání spoje mezi jednotlivými plochami. Definice uvolnění liniového uvolnění ovšem neodkazují na vnitřní síly v rámci plochy, ale na lokální souřadný systém liniového uvolnění.

Pokud tedy chceme do stěny přenášet pouze normálové síly, nespecifikujeme uvolnění pro směr u z . Dále je třeba nastavit, aby všechny ostatní směry uvolnění byly kloubové.

Klíčová slova

Liniový kloub Stěna Připojení na stěnu Deska Stojan na stěnu
