Definizione dei vincoli interni della linea per una tavola su un pannello della parete

Ho appoggiato una Tavola su un Pannello della parete. Il Pannello della parete deve assorbire solo forze assiali. Pertanto, ho inserito un Vincolo interno della linea tra le superfici e l'ho definito in modo che siano presenti cerniere per tutte le forze interne, ad eccezione di quella in direzione ux.

Sebbene per ux non sia stata definita alcuna cerniera, la tavola si deforma senza essere vincolata dal Pannello della parete. Dov'è l'errore?

Risposta:

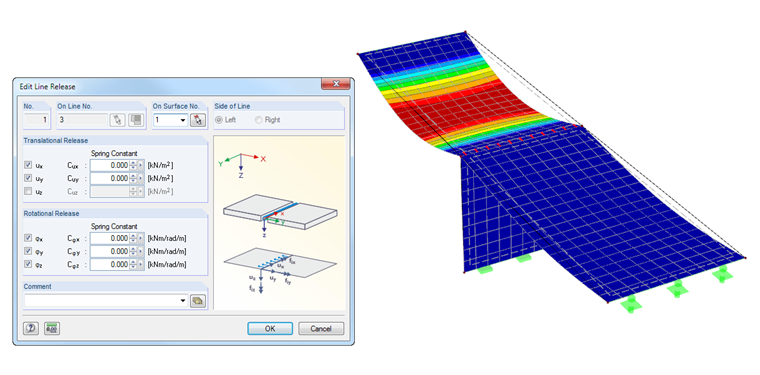

Un Vincolo interno della linea è l'elemento strutturale corretto per definire la connessione tra le singole superfici. Le definizioni della cerniera del vincolo interno della linea non si riferiscono tuttavia alle forze interne nella superficie, bensì al sistema di coordinate locale del vincolo interno della linea.

Se devono essere trasmesse solo forze assiali nel pannello della parete, non è quindi necessario definire alcuna cerniera per la direzione uz. Tutte le altre direzioni delle cerniere devono essere impostate come cerniere.

;
