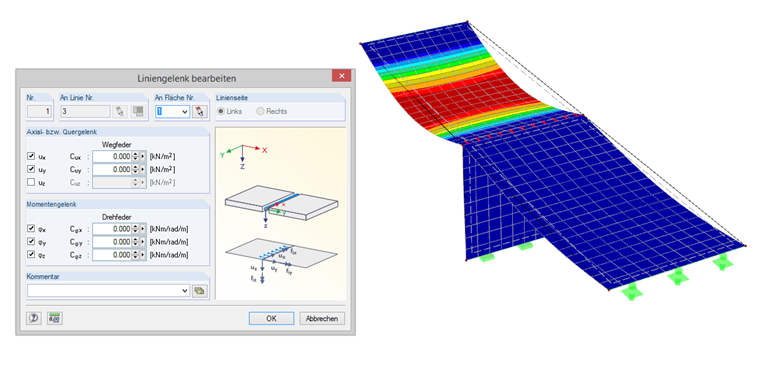

Ich habe eine Deckenplatte auf einer Wandscheibe gelagert. Die Wandscheibe soll nur Normalkräfte aufnehmen. Daher habe ich ein Liniengelenk zwischen den Flächen eingefügt und es so definiert, dass für sämtliche Schnittgrößen außer für die in Richtung ux Gelenke vorhanden sind.

Obwohl für ux kein Gelenk definiert wurde, verformt sich die Platte, ohne von der Wandscheibe gestützt zu werden. Wo ist der Fehler?

Antwort

Ein Liniengelenk ist das richtige Strukturelement, um die Verbindung zwischen den einzelnen Flächen zu definieren. Die Gelenkdefinitionen des Liniengelenks beziehen sich allerdings nicht auf die Schnittgrößen in der Fläche, sondern auf das lokale Koordinatensystem des Liniengelenks.

Sollen lediglich Normalkräfte in die Wandscheibe übertragen werden, so ist also für die Richtung uz kein Gelenk zu definieren. Alle anderen Gelenkrichtungen sind gelenkig zu setzen.
