Esforços internos para extremidades de barras no relatório de impressão

Gostaria de saber se é possível especificar no relatório de impressão do RSTAB apenas os esforços internos dos nós inicial e final para a tabela de resultados 4.1 Barras - Forças internas. Für eine Ausgabe, die zum Konstruieren von Anschlüssen dienen soll, sind die maximalen bzw. minimalen Schnittgrößen der Stabenden völlig ausreichend.


Resposta:

Se pretende apresentar apenas as forças internas do nó inicial e final para a tabela de resultados Barras - Forças internas no relatório de impressão, pode selecionar esta opção no relatório de impressão.

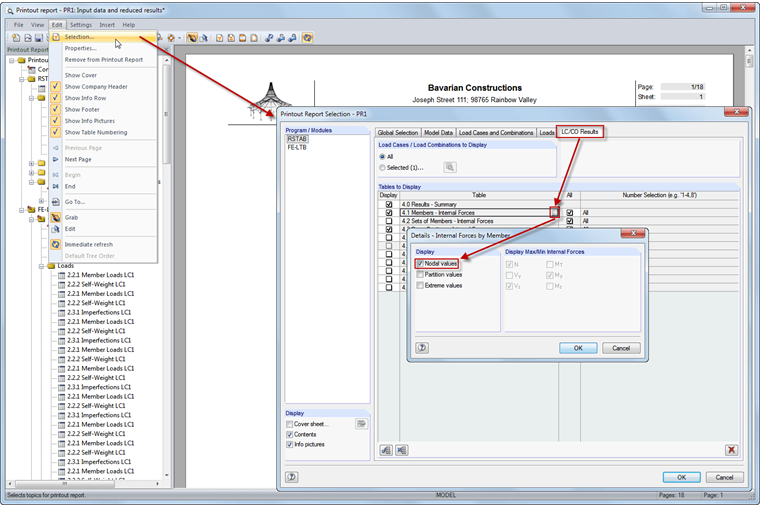

Rufen Sie über den Menüpunkt "Bearbeiten" die "Auswahl" auf. Hier kann man z. B. das Register "LF-/LK-Ergebnisse" wählen und zu den Schnittgrößen stabbezogen die Details aufrufen. Darin kann man festlegen, dass nur die "Knotenwerte" angezeigt werden sollen (siehe Bild 1). In der Vorschau werden dann zu den Lastfall- und Lastkombinationen-Ergebnissen nur noch die Zeilen der Anfangs- und Endknoten angezeigt.

Für Ergebniskombinationen kann man das gleiche im Register EK-Ergebnisse einstellen.

Grundsätzlich hängt die Ausgabe von den Einstellungen in RSTAB bzw. RFEM ab.

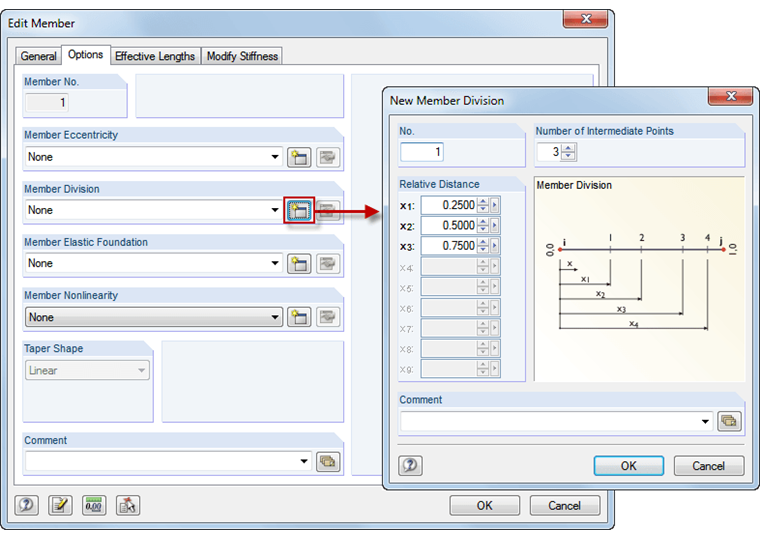

Eine Ausgabe an Zwischenstellen bei den Stäben ist abhängig von der Definition einer Stabteilung. Bearbeitet man z. B. einen Stab, so kann man im erscheinenden Fenster eine "Stabteilung" definieren. An diesen Stellen werden dann auch Schnittgrößen ausgegeben (siehe Bild 2).

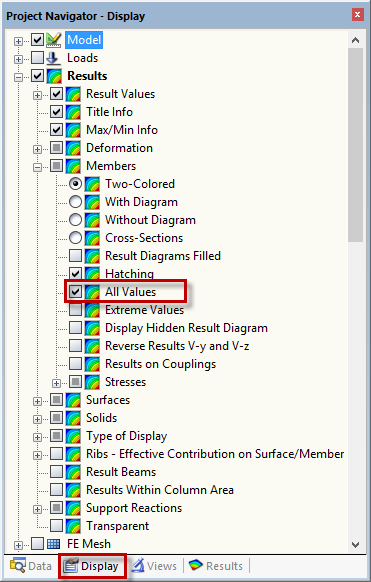

Bitte beachten Sie hierbei allerdings, dass Sie im Zeigen-Navigator unter "Ergebnisse" → "Stäbe" das Häkchen bei "Alle Werte" gesetzt haben, da dies standardmäßig deaktiviert ist (siehe Bild 3).

Man kann die Daten auch in eine RTF-Datei exportieren und dann die Daten weiter vereinfachen. Der RTF-Export steht im Ausdruckprotokoll über dem Menüpunkt Datei zur Verfügung.
