Czy w protokole wydruku RSTAB można wyświetlić tylko siły wewnętrzne węzłów początkowych i końcowych w tabeli wyników 4.1 "Pręty - siły wewnętrzne"? Przy konstruowaniu połączeń wyniki maksymalnych lub minimalnych sił wewnętrznych prętów startowych i końcowych będą wystarczające.

Odpowiedź

Aby wyświetlić tylko siły wewnętrzne węzłów początkowych i końcowych w tabeli wyników "Pręty - siły wewnętrzne", należy wprowadzić odpowiednie ustawienia w wyborze protokołu wydruku.

W protokole wydruku należy wybrać opcję "Edytować" -> "Wybór". W oknie dialogowym "Wybór" można przejść do zakładki "Wyniki LC / CO" i wyświetlić szczegóły dotyczące sił wewnętrznych według prętów.

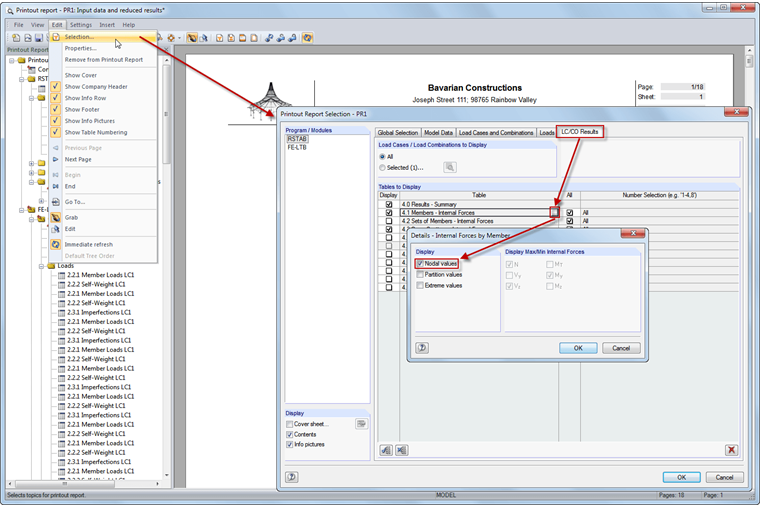

Tutaj można określić, że mają być wyświetlane tylko "Wartości węzłowe" (patrz: rysunek 1). W podglądzie dla wyników przypadku i kombinacji obciążeń wyświetlany jest tylko rząd węzłów początkowych i końcowych.

W przypadku kombinacji wyników można go ustawić w zakładce "Wyniki RC".

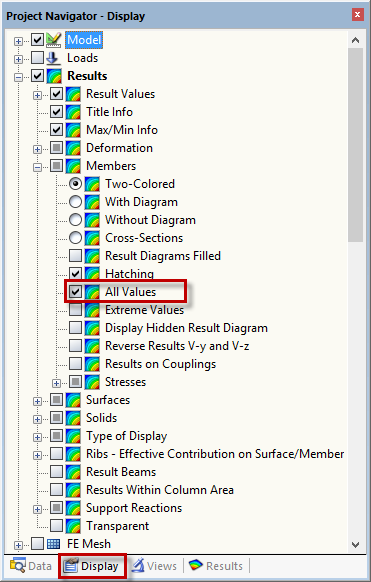

Wydruk zależy od ustawień w programie RSTAB lub RFEM.

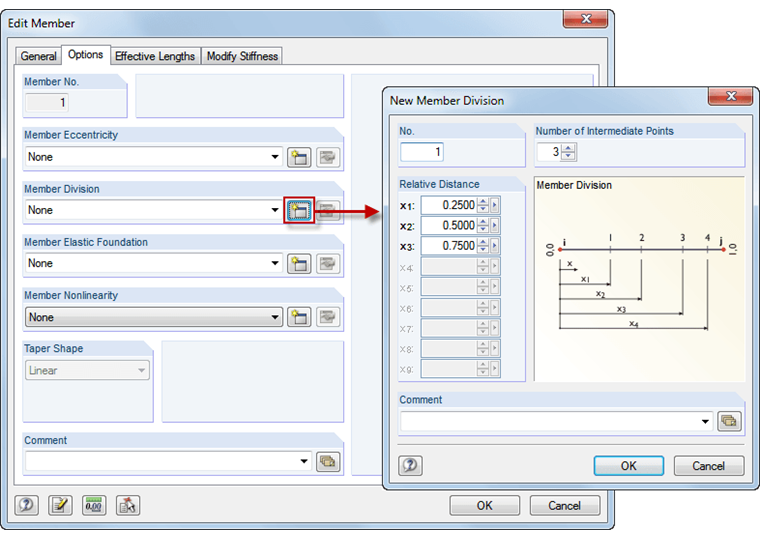

Dane wyjściowe w punktach pośrednich prętów zależą od definicji podziałów prętów. W przypadku edytowania pręta w pojawiającym się oknie można zdefiniować "Podział pręta". W tych punktach wyświetlane są siły wewnętrzne (patrz: rysunek 2).

Dane można też wyeksportować do pliku RTF, a następnie kontynuować w celu uproszczenia danych. Eksport protokołu RTF jest dostępny w protokole wydruku (w menu "Plik").
