FAQ 001048 CS

1. prosince 2017

Sandy Matula Tiskový protokol RFEM RSTAB

Lze v výstupním protokolu programu RSTAB zobrazit pouze vnitřní síly počátečních a koncových uzlů v tabulce výsledků 4.1 "Pruty - vnitřní síly"? Při sestavování spojů by stačily výsledky maximálních nebo minimálních vnitřních sil počátečních a koncových prutů.

Odpověď

Pro zobrazení vnitřních sil počátečních a koncových uzlů ve výstupní tabulce "Pruty - vnitřní síly" je třeba zadat příslušná nastavení ve výstupním protokolu.

Ve výstupním protokolu vybereme volbu "Upravit" -> "Výběr". V dialogu "Výběr" můžeme přejít na záložku "LC- / CO Výsledky" a otevřít detaily pro vnitřní síly podle prutů.

Zde můžeme stanovit, že se zobrazí jen "Uzlové hodnoty" (viz obrázek 1). V náhledu se zobrazí pouze řádek počátečního a koncového uzlu pro výsledky kombinace zatěžovacích stavů a zatížení.

Kombinace výsledků lze nastavit v záložce "Výsledky RC".

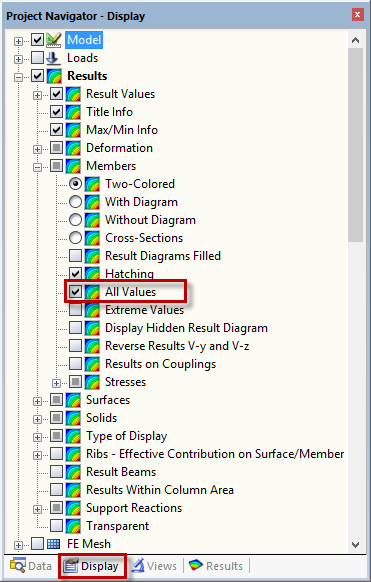

Výstup závisí na nastavení v programu RSTAB nebo v RFEMu.

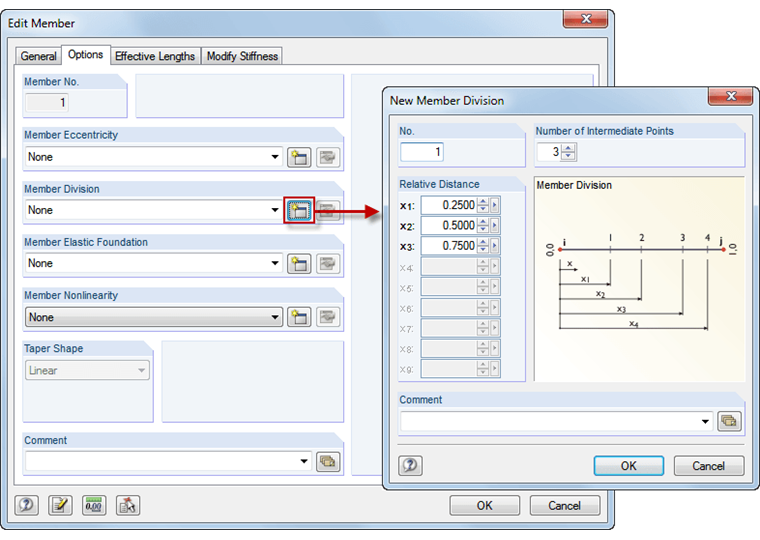

Výstup na mezilehlých bodech prutů závisí na zadání dělení prutu. Pokud například upravíme prut, můžeme v náhledu zvolit "Dělení prutů". V těchto bodech se zobrazí vnitřní síly (viz obrázek 2).

Data lze také exportovat do souboru RTF a dále je zjednodušit. Export protokolu RTF je k dispozici ve výstupním protokolu (v hlavní nabídce "Soubor").

Klíčová slova

Tiskový protokol Výsledková tabulka Počáteční bod Koncový bod
