Forze interne per le estremità delle aste nella relazione di calcolo

Vorrei sapere se è possibile nella relazione di calcolo di RSTAB specificare solo le forze interne dei nodi iniziali e finali per la tabella dei risultati 4.1 Aste - Forze interne. Für eine Ausgabe, die zum Konstruieren von Anschlüssen dienen soll, sind die maximalen bzw. minimalen Schnittgrößen der Stabenden völlig ausreichend.


Risposta:

Se si desidera visualizzare solo le forze interne del nodo iniziale e finale per la tabella dei risultati Aste - Forze interne nella relazione di calcolo, è possibile selezionare questa opzione nella relazione di calcolo.

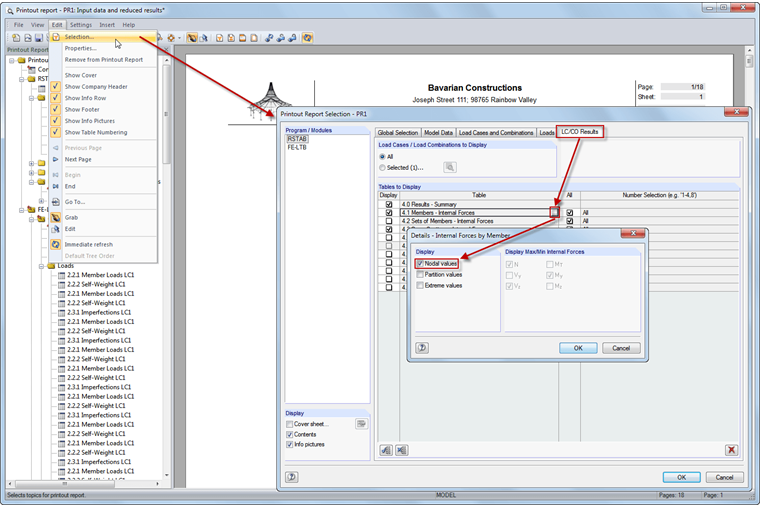

Rufen Sie über den Menüpunkt "Bearbeiten" die "Auswahl" auf. Hier kann man z. B. das Register "LF-/LK-Ergebnisse" wählen und zu den Schnittgrößen stabbezogen die Details aufrufen. Darin kann man festlegen, dass nur die "Knotenwerte" angezeigt werden sollen (siehe Bild 1). In der Vorschau werden dann zu den Lastfall- und Lastkombinationen-Ergebnissen nur noch die Zeilen der Anfangs- und Endknoten angezeigt.

Für Ergebniskombinationen kann man das gleiche im Register EK-Ergebnisse einstellen.

Grundsätzlich hängt die Ausgabe von den Einstellungen in RSTAB bzw. RFEM ab.

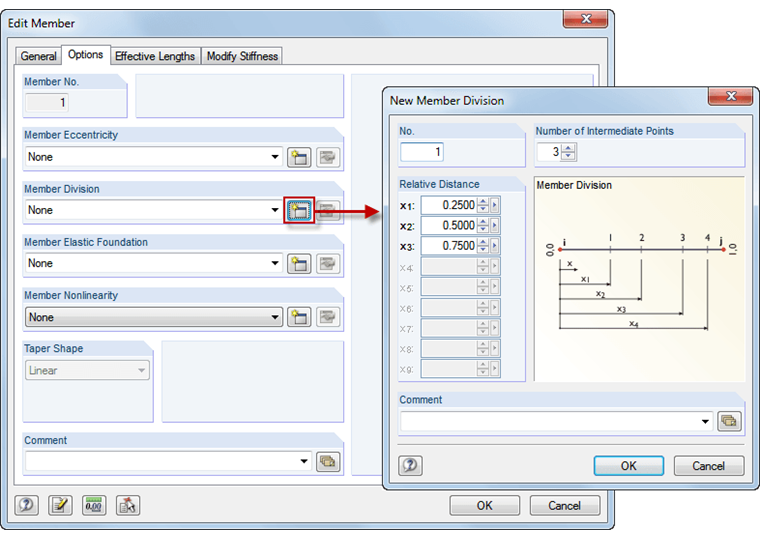

Eine Ausgabe an Zwischenstellen bei den Stäben ist abhängig von der Definition einer Stabteilung. Bearbeitet man z. B. einen Stab, so kann man im erscheinenden Fenster eine "Stabteilung" definieren. An diesen Stellen werden dann auch Schnittgrößen ausgegeben (siehe Bild 2).

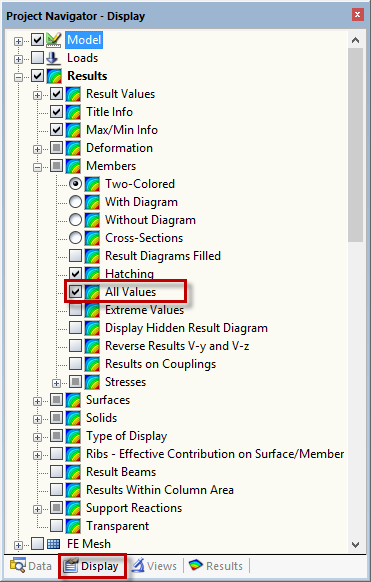

Bitte beachten Sie hierbei allerdings, dass Sie im Zeigen-Navigator unter "Ergebnisse" → "Stäbe" das Häkchen bei "Alle Werte" gesetzt haben, da dies standardmäßig deaktiviert ist (siehe Bild 3).

Man kann die Daten auch in eine RTF-Datei exportieren und dann die Daten weiter vereinfachen. Der RTF-Export steht im Ausdruckprotokoll über dem Menüpunkt Datei zur Verfügung.
